ПРОМЕЖУТОЧНЫЕ РЕЛЕ: КАК ФОРМИРУЕТСЯ ЛОГИКА БЕЗОПАСНОСТИ ПРОМЫШЛЕННЫХ ПРОЦЕССОВ

Актуальность промежуточных реле для промышленности, транспорта и энергетики Украины. Промежуточные реле (РП) помогают там, где требуется универсальность и расширение коммутационной способности.

Современные промышленные системы, энергетика и транспорт Украины функционируют в условиях повышенных требований к надежности, отказоустойчивости и безопасности. В основе этих систем лежит логика управления, которая формируется через взаимодействие двух ключевых элементов — датчиков и промежуточных реле.

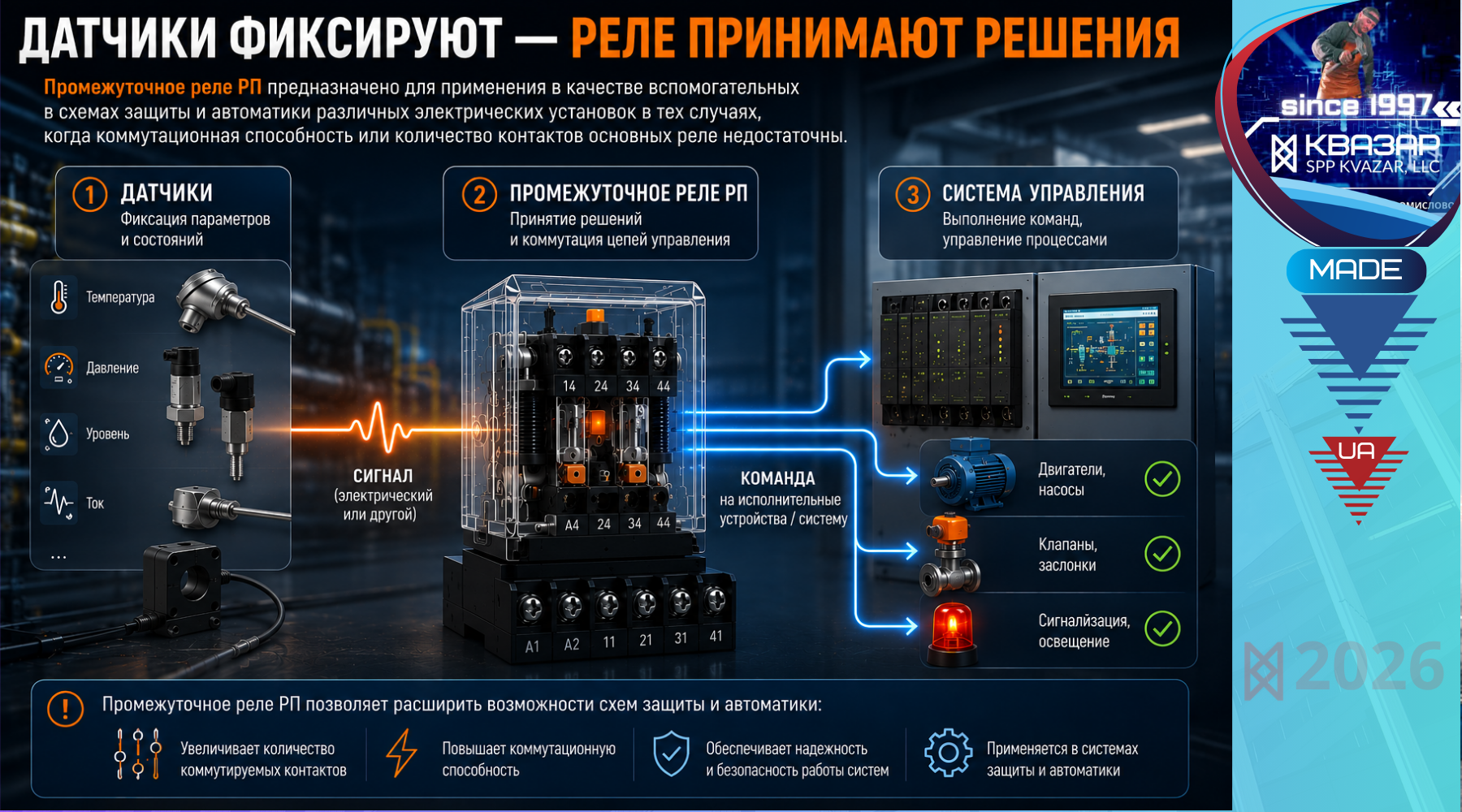

Датчики (https://kvazar.com.ua/production/datchiki) производства СПП КВАЗАР выполняют первичную функцию — фиксируют параметры (давление, положение, ток, температура) и передают сигнал в систему управления. Надо отметить, что СПП КВАЗАР является в некоторых областях производства электротехники уникальным и эксклюзивным производителем, в частности в аспекте производства датчиков СКНБ (Датчики контроля температуры нагрева букс Т393м)

Однако именно промежуточные реле для промышленности (от РП-232 до РП-580-2):

• преобразуют сигнал,
• усиливают его,
• формируют логические цепочки,
• обеспечивают безопасную коммутацию.

Таким образом, датчик — это «чувство системы», а реле СПП КВАЗАР— её логика и действие.

В условиях импортозамещения, модернизации инфраструктуры и военного времени особое значение приобретает локальное производство надежных компонентов автоматики. Здесь ключевую роль играет опыт СПП КВАЗАР, специализирующегося на релейной технике для железнодорожного транспорта, энергетики и промышленности.

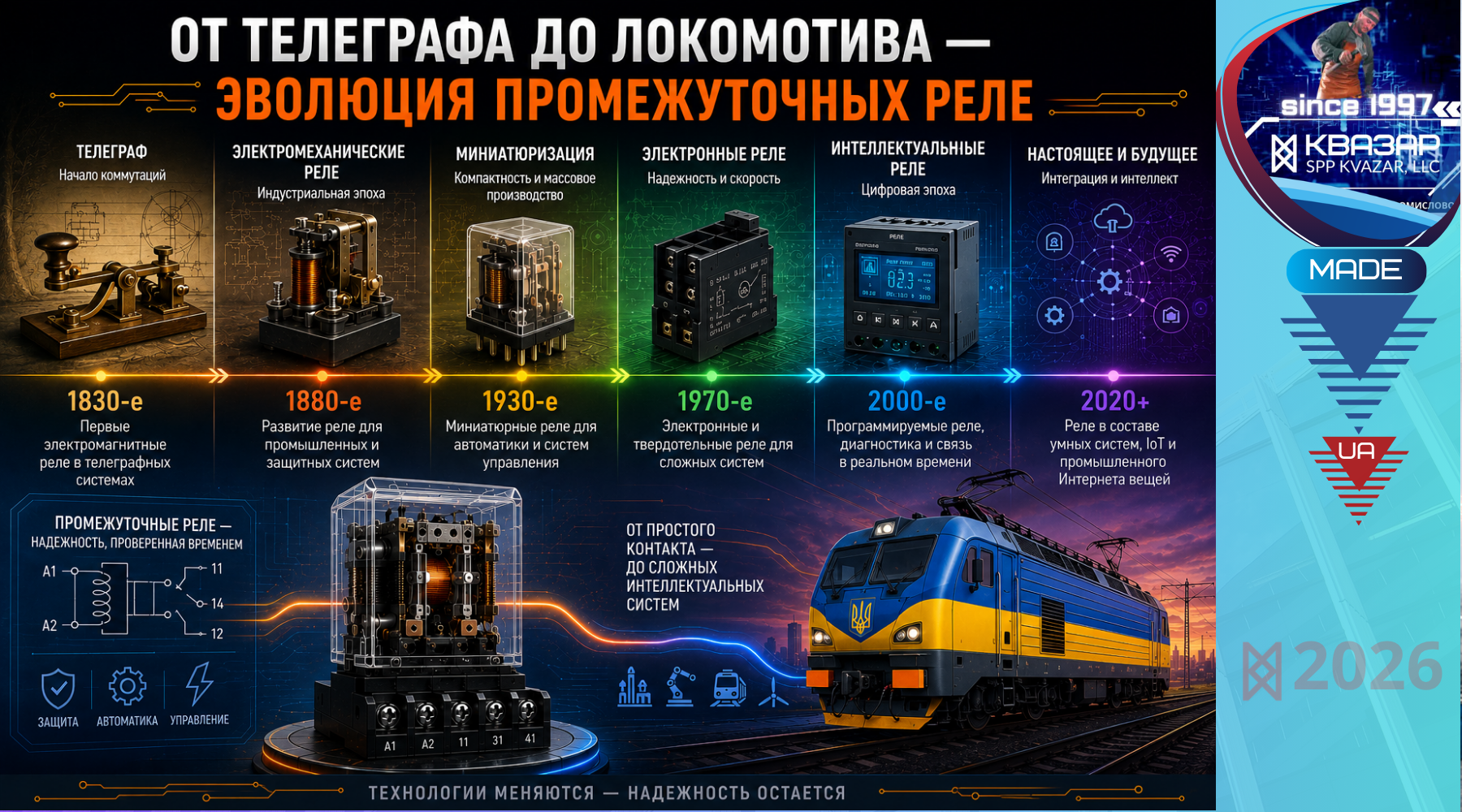

История создания промежуточных реле: от телеграфа до цифровой автоматики

История промежуточных реле — это не просто развитие одного устройства, а фундаментальная эволюция всей электротехники, связи и промышленной автоматики. Реле стало первым «логическим элементом» задолго до появления компьютеров.

I этап — Рождение реле в эпоху телеграфа (1800–1850)

Истоки промежуточных реле напрямую связаны с развитием электрического телеграфа — первой глобальной системы передачи информации.

Ключевые открытия:

• 1820 — Ханс Кристиан Эрстед доказал связь электричества и магнетизма
• 1835 — Джозеф Генри создал первый электрический реле, способный усиливать сигнал
• 1837 — Эдвард Дэви предложил практичную конструкцию электромагнитного реле
• 1837–1844 — Самуэль Морзе внедрил реле в телеграфные линии как усилитель сигнала

Инженерный смысл:
Реле решило ключевую проблему телеграфии — затухание сигнала на расстоянии. Оно работало как первый «усилитель» — слабый ток управлял более мощным.

Факт: без реле невозможно было бы создать трансконтинентальные линии связи, включая трансатлантические кабели

II этап — Индустриализация и релейные системы (1850–1930)

С развитием промышленности реле вышли за пределы телеграфа и стали основой автоматизации.

Ключевые игроки:

• Siemens — с 1847 года развивает телеграфные и релейные технологии
• Westinghouse Electric — внедрение реле в энергетику
• General Electric — развитие релейной защиты

Факты:

• В 1907–1909 гг. Siemens внедряет релейные системы в телефонные станции
• Реле становятся основой:
• железнодорожной сигнализации
• телефонных коммутаторов
• систем управления электростанциями

В железнодорожной отрасли реле обеспечили безопасность движения поездов — это было критическое инженерное достижение.

III этап — Релейная логика и первые компьютеры (1930–1960)

До появления транзисторов именно реле выполняли функции логических элементов.

Примеры:

• Релейные вычислительные машины (1940-е годы)
• Компьютер OPREMA (ГДР, 1950-е) — более 8000 реле в системе
• Телефонные станции — миллионы коммутаций в день

Инженерная роль:
Реле реализовывали:

• логические операции (AND, OR)
• память состояний
• последовательное управление

Фактически, реле стали предшественниками цифровых схем.

IV этап — Переход к полупроводникам и защите энергосистем (1960–1990)

С появлением электроники часть функций реле была заменена полупроводниками, но электромеханические реле остались критически важными.

Ключевые компании:

• ABB
• Schneider Electric
• AREVA

Области применения:

• релейная защита энергосистем
• промышленная автоматика
• транспорт

V этап — Цифровые и интеллектуальные реле (1990–настоящее время)

Новый этап начался с появления цифровых реле:

• 1969–1971 — первые цифровые реле (Westinghouse)
• 1980-е — микропроцессорные реле
• 2000-е — интеллектуальные системы управления

Современные лидеры:

• Siemens
• ABB
• Schweitzer Engineering Laboratories

Важно: несмотря на цифровизацию, промежуточные реле не исчезли.
Они остаются незаменимыми благодаря:

• физической надежности
• устойчивости к помехам
• простоте и ремонтопригодности

Развитие релейной техники в Украине и роль СПП КВАЗАР

Украина исторически является частью мощной школы релейной автоматики:

• развитие железнодорожной сигнализации (УЗ)
• энергетические системы СССР
• промышленная автоматизация

Сегодня традиции в Украине продолжает СПП КВАЗАР:

• производство промежуточных реле для транспорта и промышленности
• адаптация под тяжелые условия эксплуатации
• интеграция с современными системами автоматики

Ключевая особенность:
КВАЗАР сочетает классическую надежность электромеханических реле с требованиями современной промышленности.

Промежуточное реле — это устройство, прошедшее путь:

телеграф → промышленность → вычислительная техника → цифровые системы

Именно реле стало:

• первым усилителем сигнала
• первым логическим элементом
• основой автоматизации

Сегодня, несмотря на цифровую трансформацию, промежуточные реле остаются ключевым элементом надежных систем управления в промышленности, транспорте и энергетике Украины.

Назначение и применение промежуточных реле в промышленности

Промежуточное реле — это электромеханическое устройство, предназначенное для:

• коммутации электрических цепей;
• усиления управляющих сигналов;
• логической обработки сигналов;
• обеспечения электрической развязки.

Основные функции промежуточных реле

• увеличение количества контактов;
• согласование уровней сигналов;
• защита цепей управления;
• организация логических схем управления.

Где применяются промежуточные реле

• системы управления электродвигателями;
• релейная защита и автоматика;
• железнодорожный транспорт;
• промышленное оборудование;
• энергетические установки.

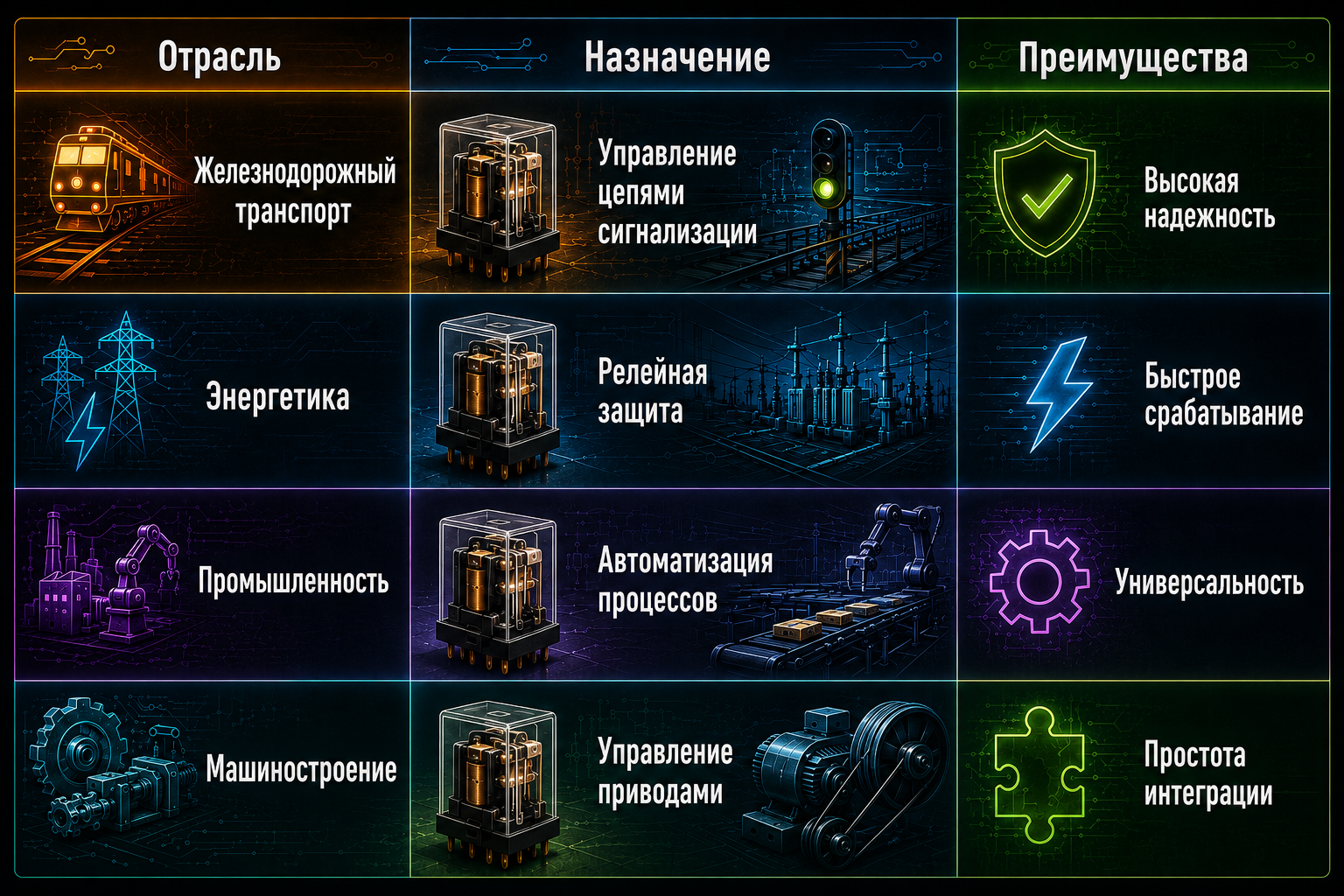

Таблица 1 — Применение промежуточных реле

Пример некоторых технических характеристик промышленных промежуточных реле , которые используют при выборе, заказе или целевом производстве

При выборе промежуточного реле для промышленности и транспорта учитываются следующие параметры:

Основные технические характеристики

• номинальное напряжение катушки: 12В / 24В / 48В / 110В / 220В
• ток коммутации: до 10–16 А
• количество контактов: 2–8 групп (NO/NC)
• время срабатывания: 5–20 мс
• электрическая изоляция: до 2,5–4 кВ
• ресурс работы: до 10⁶–10⁷ циклов
• температурный диапазон: −40…+70°C
• устойчивость к вибрациям и ударам

Дополнительные параметры

• степень защиты IP
• тип монтажа (DIN-рейка, панель)
• класс изоляции
• материал контактов (AgSnO2, AgNi)

Промежуточные реле СПП КВАЗАР: особенности и применение

Промежуточные реле производства СПП КВАЗАР (например, серия РП) разработаны с учетом требований стандартизации(ДСТУ 3020-95 (ГОСТ 12434-93)

ГОСТ 11152-82

Реле  РП-23, РП-25 соответствуют требованиям:

ДСТУ 2773-94 (ГОСТ 9219-95)

Изготавливаются по КД, выполненной в соответствии с ТУ У 31.2-30219297-004:2005.

Поставляются по ТУ У 31.2-30219297-004:2005.

Особенности реле СПП КВАЗАР

• устойчивость к вибрациям и ударам;
• высокая коммутационная способность;
• длительный ресурс работы;
• адаптация под условия железнодорожного транспорта;
• соответствие отраслевым стандартам.

Применение реле СПП КВАЗАР

• локомотивы и пассажирские вагоны;
• системы управления метро;
• промышленные линии;
• энергетические объекты.

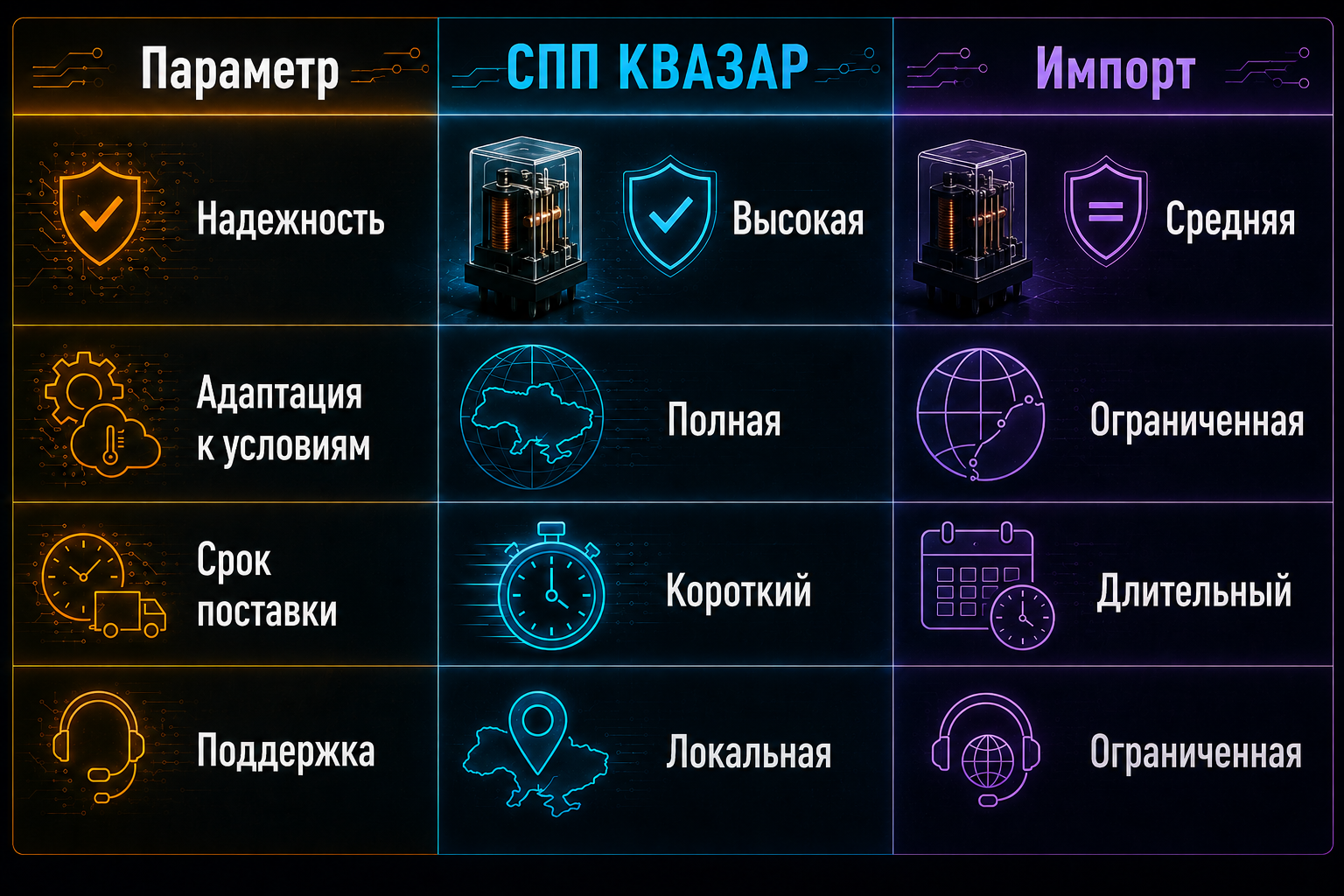

Таблица 2 — Сравнение реле СПП КВАЗАР и импортных аналогов

Перспективы развития производства промежуточных реле в Украине

Рынок промежуточных реле в Украине демонстрирует устойчивый рост. Основные драйверы:

• модернизация железнодорожной инфраструктуры;
• развитие энергетики;
• переход на локальное производство;
• рост требований к надежности оборудования.

СПП КВАЗАР активно развивает направление:

• расширение линейки промежуточных реле;
• разработка новых модификаций;
• интеграция с цифровыми системами;
• производство под заказ для B2B-сектора.

Перспективным направлением является создание гибридных решений — сочетание классических реле и интеллектуальных систем управления.

Рынок релейной техники развивается в направлениях:

• интеграции с PLC
• повышения ресурса
• миниатюризации
• цифровой диагностики

СПП КВАЗАР развивает:

• производство под заказ
• новые серии реле
• интеграцию с датчиками

Промежуточные реле остаются фундаментальным элементом промышленной автоматики, несмотря на развитие цифровых технологий. Их надежность, простота и универсальность делают их незаменимыми в критически важных системах.

Опыт и производственные возможности СПП КВАЗАР позволяют не только обеспечивать потребности украинского рынка, но и формировать основу для дальнейшего развития электротехнической отрасли.

Промежуточные реле — это фундамент логики безопасности промышленных процессов.
Они обеспечивают надежность там, где ошибка недопустима.

Промежуточные реле СПП КВАЗАР — создайте систему, которая думает о безопасности раньше, чем возникает риск.

Украина. Киев-2026
