Електроерозійне різання металу (EDM - Electrical Discharge Machining) - швейцарська технологія точності: принцип, застосування, значення.

Що таке електроерозійне дротяне (або дротове) різання металу?

Електроерозійне контурне дротяне різання (EDM) - це метод обробки металу, при якому матеріал видаляється серією контрольованих електричних розрядів між тонким дротом і заготовкою.

На відміну від:

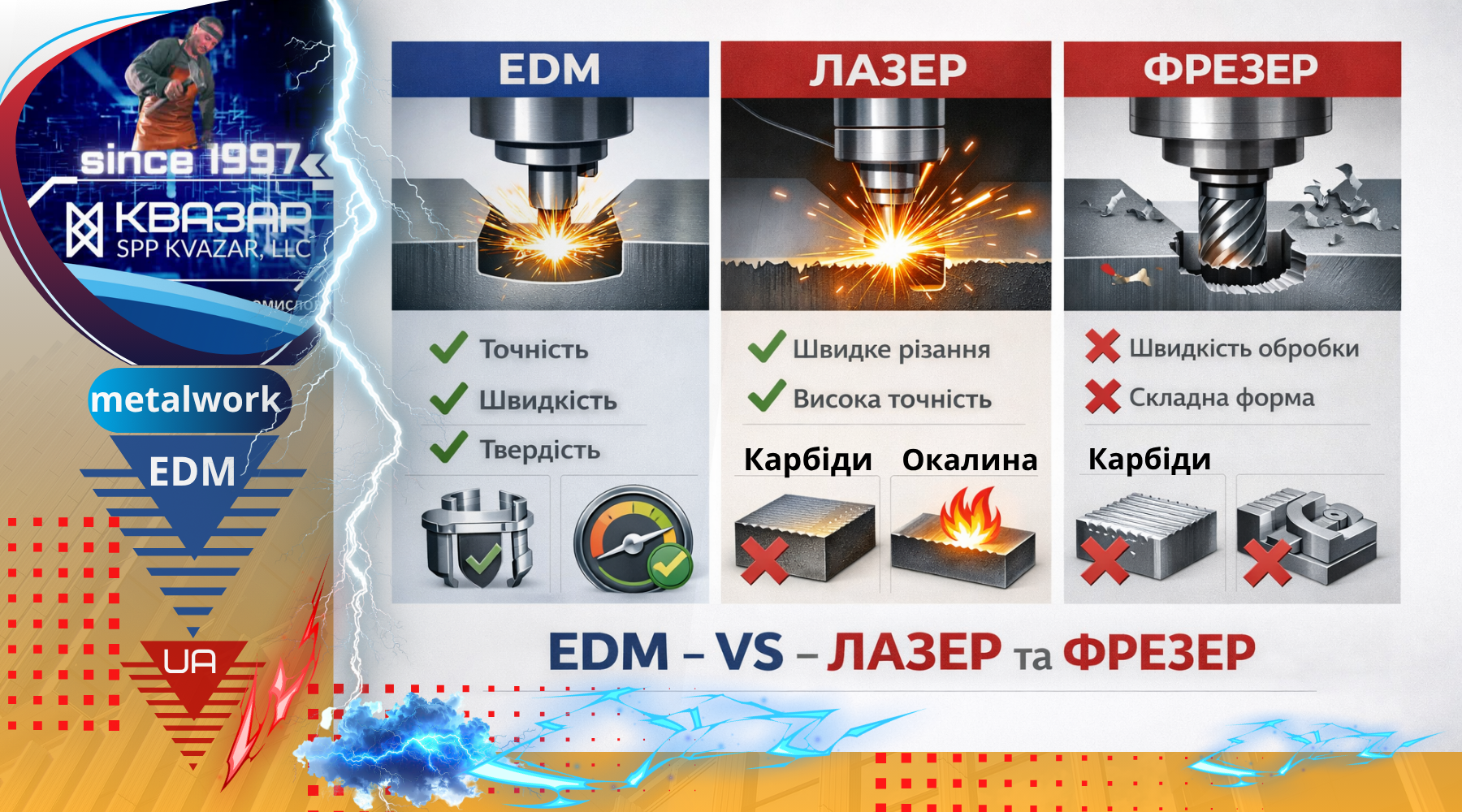

• фрезерування (механічне різання),
• лазера (теплова дія),

EDM використовує імпульсну електричну енергію.

Тобто електроерозійна обробка (EDM, Electrical Discharge Machining) - це спосіб, заснований на руйнуванні (ерозії) матеріалу електричними розрядами, а не механічним впливом.

Електроерозійна обробка (контурне дротяне різання - EDM) - дуже оригінальний, універсальний та затребуваний вид металообробки, при якому:

• як «ріжучий інструмент» використовується тонкий, зазвичай латунний, дріт.
• між дротом та заготівлею виникає серія керованих іскрових розрядів;
• матеріал локально випаровується та вимивається діелектриком.

Слід зазначити, що весь процес відбувається у діелектричному (дистильована вода) середовищі, просто у ванній з рідиною.

Важливо:

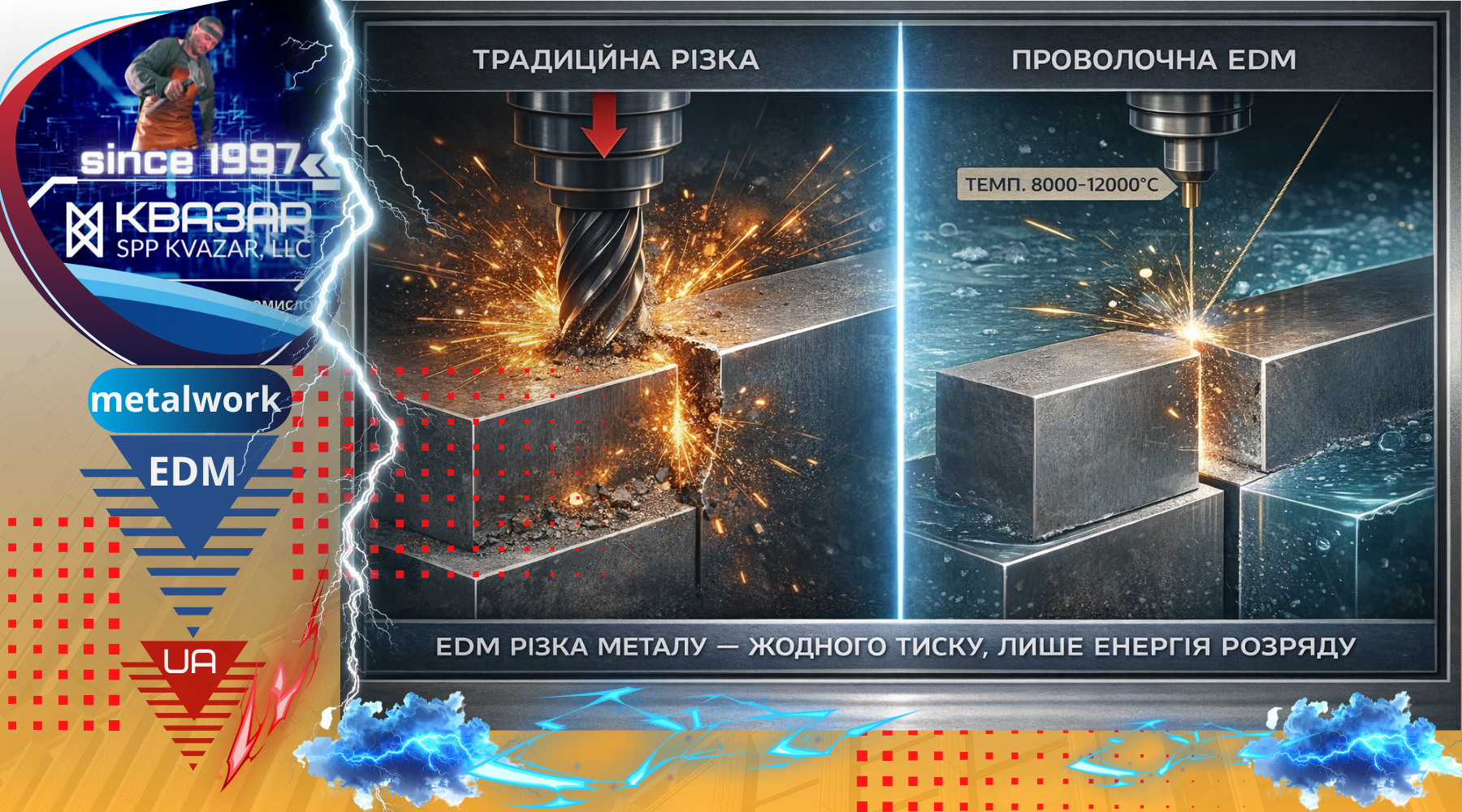

різання відбувається без контакту, що принципово відрізняє EDM (Electrical Discharge Machining – електроерозійна обробка) від усіх традиційних методів обробки.

Принцип роботи EDM – керована енергія замість механіки

Фізика процесу електроерозійної обробки металів (ЕЕО)

Електроерозійна обробка - це керована ерозія (руйнування) металу, різання без механічного контакту.

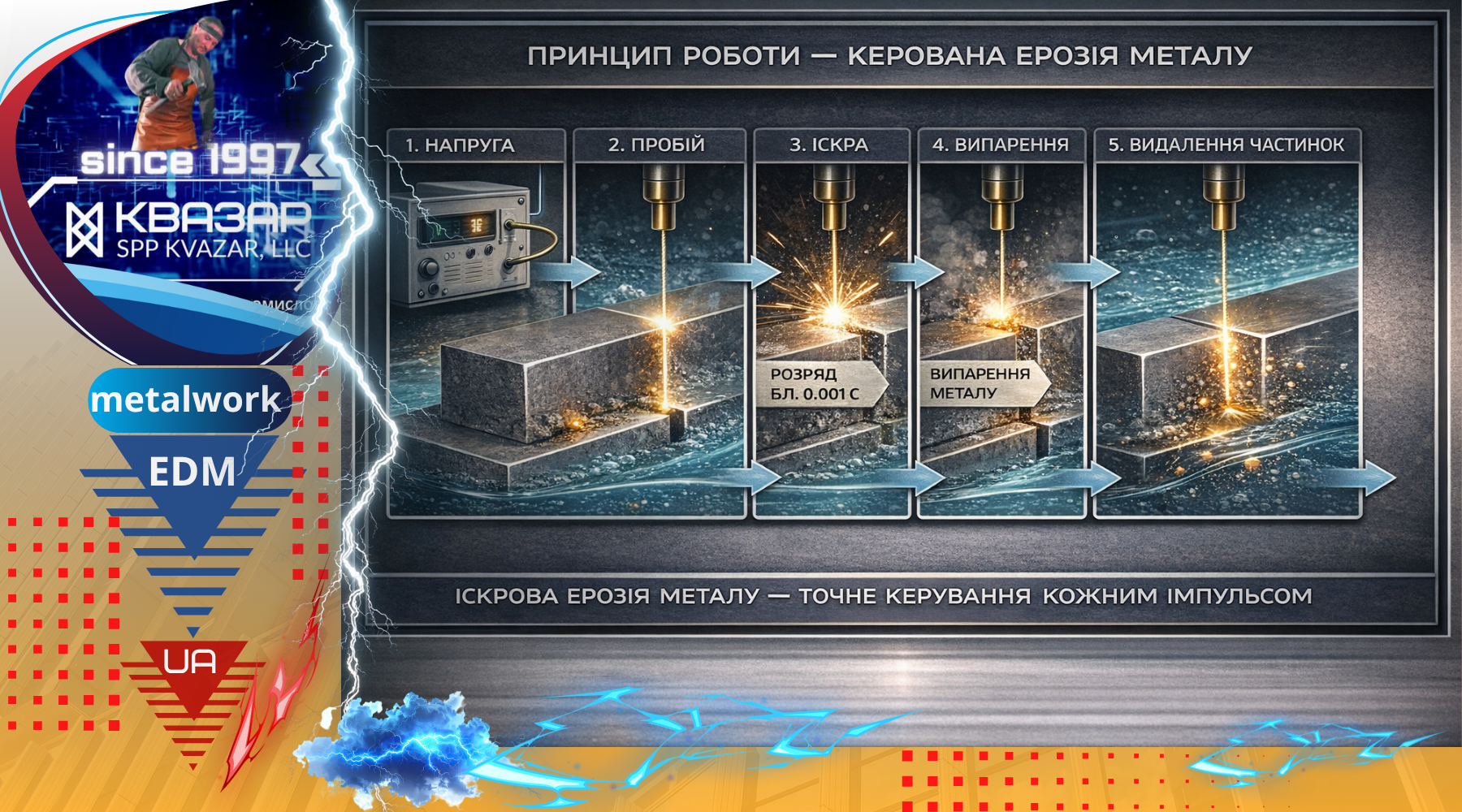

Процес заснований на циклічному повторенні:

1. Подача імпульсної напруги
2. Пробій діелектрика
3. Іскровий розряд
4. Локальне плавлення та випаровування металу
5. Видалення частинок робочою рідиною

Температура у зоні розряду миттєво сягає 8000–12000°C.

Ключові особливості методу:

• відсутня сила різання;

• відсутня знос інструменту у класичному розумінні;

• не впливає твердість матеріалу, заготівля може бути зі сталі дуже високої твердості;

• висока повторюваність геометрії.


Це робить EDM незамінним у інструментальному виробництві.

Ключові технологічні параметри:

• Діаметр дроту: 0.05 – 0.30 мм

• Зазор: 0.01 – 0.05 мм

• Точність: до ±0.002–0.005 мм

• Шорсткість: до Ra 0.2-1.6 мкм


Електроерозійне дротяне різання – це обробка високоміцних та загартованих матеріалів. Швидкість робіт, якість практично залежить від твердості матеріалу.

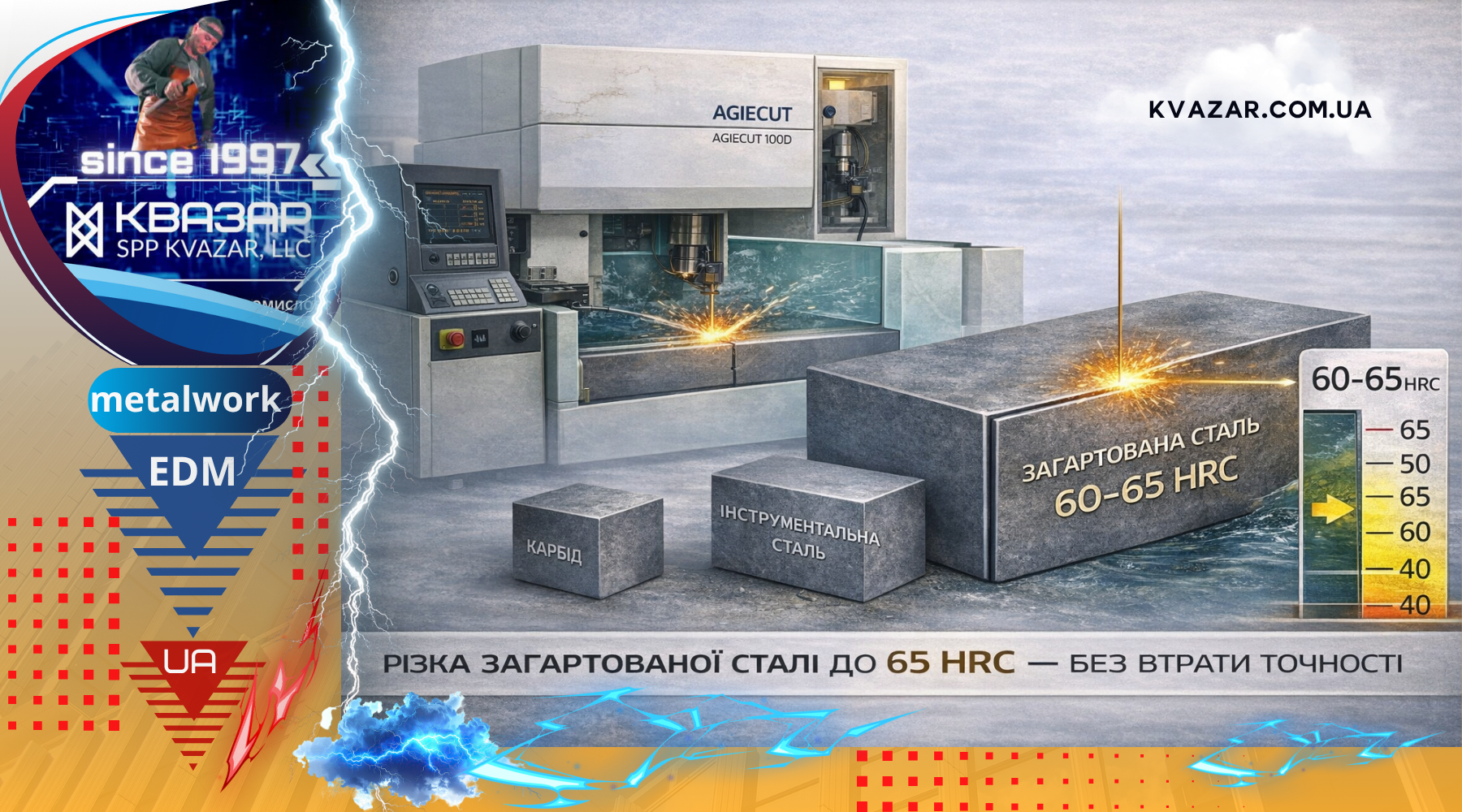

Діапазон твердості та оброблювані матеріали (приклад):

• інструментальні сталі: 45-65 HRC
• карбіди: до 90 HRA (~70+ HRC еквівалент)
• жароміцні сплави (Inconel, Hastelloy)

Це робить EDM критично важливим після термообробки.

Історія розвитку технології EDM – методу електроерозійної обробки металів (ЕЕО)

Ключові етапи відкриття та впровадження методу електроерозійної обробки металів (ЕЕО)

• XVIII століття – відкриття ефекту руйнування металу електричною іскрою. Ефект руйнування металу (ерозії) під впливом електричного розряду (іскри) вперше описав англійський вчений Джозеф Прістлі. Практичне застосування це відкриття знайшло лише через 170 років, коли в 1943 році радянські вчені Лазаренка винайшли електроіскровий спосіб обробки металів (ЕлектроЕрозійна Обробка - ЕЕО).

• 1940-і — подружжя Лазаренка впроваджує у промисловість метод EDM.

• 1950-60-ті - розвиток технології в Європі та Швейцарії

• 1970-80-ті - впровадження ЧПУ

• 2000-і — мікронна точність та автоматизація

• 2023 - СВП КВАЗАР розширює парк високоточного виробничого обладнання з металообробки на своєму заводі. Встановлений AGIECUT 100D - електроерозійне контурне дротяне різання (EDM).

Швейцарські компанії стали світовими лідерами EDM (електроіскровий спосіб обробки металів) завдяки точній механіці та інженерній культурі.

Навіщо потрібна електроерозійна обробка

Це ключовий розділ із погляду промислової логіки.

1. Обробка загартованих сталей

Після термообробки метал неможливо ефективно обробляти фрезою.
EDM вирішує це завдання без втрати точності.

2. Створення складних контурів

• гострі внутрішні кути
• мікропази
• складна геометрія

3. Робота з тонкими та крихкими елементами

Немає механічного навантаження → немає деформацій.

4. Виробництво високоточного інструменту

EDM – стандарт для виготовлення:

• прес-форм
• штампів
• калібрувальних елементів

5. Обробка важких матеріалів

• карбіди
• титан
• жароміцні сплави

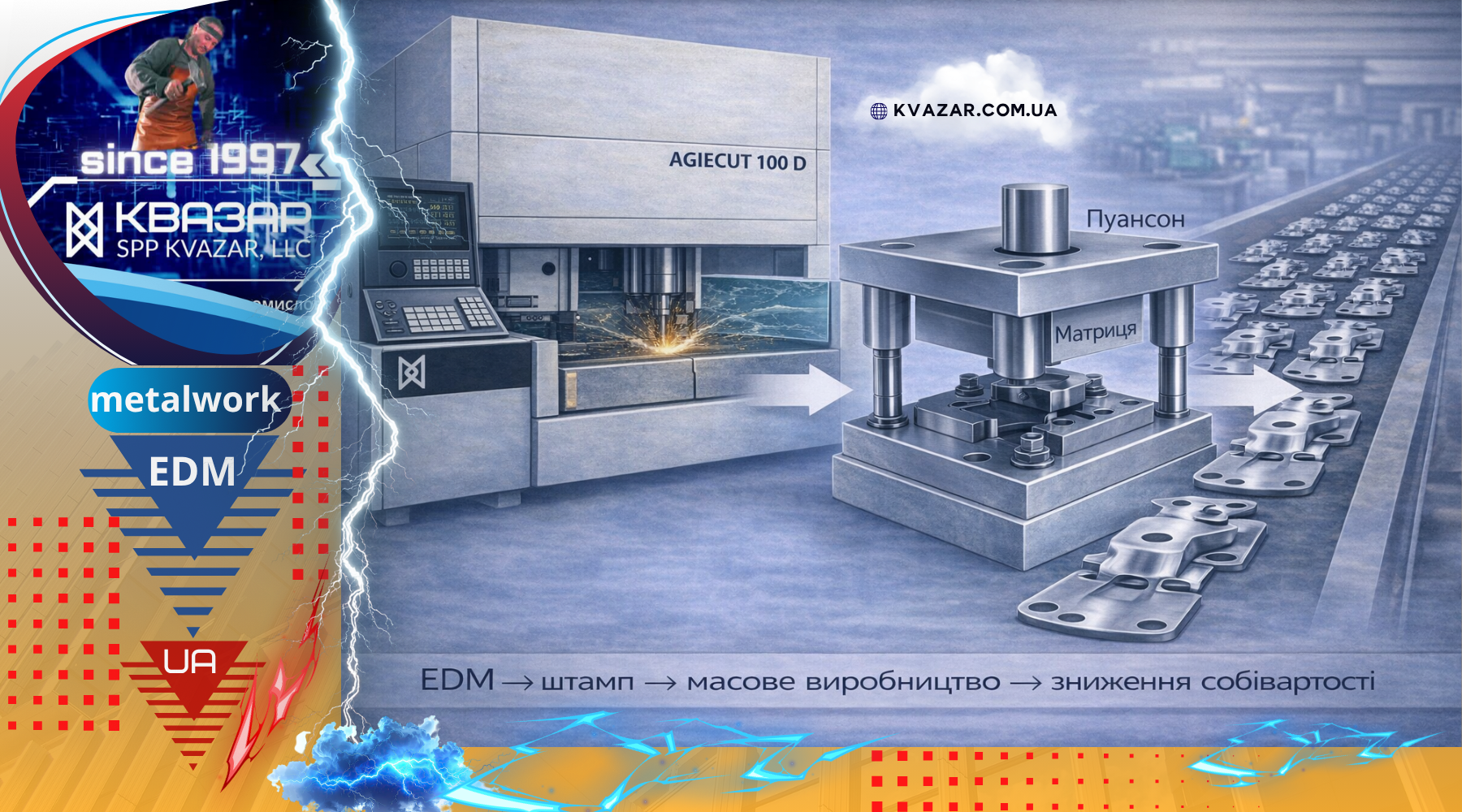

 Роль EDM у виробництві штампів (матриці та пуансони) це ключова роль

Що таке штамп

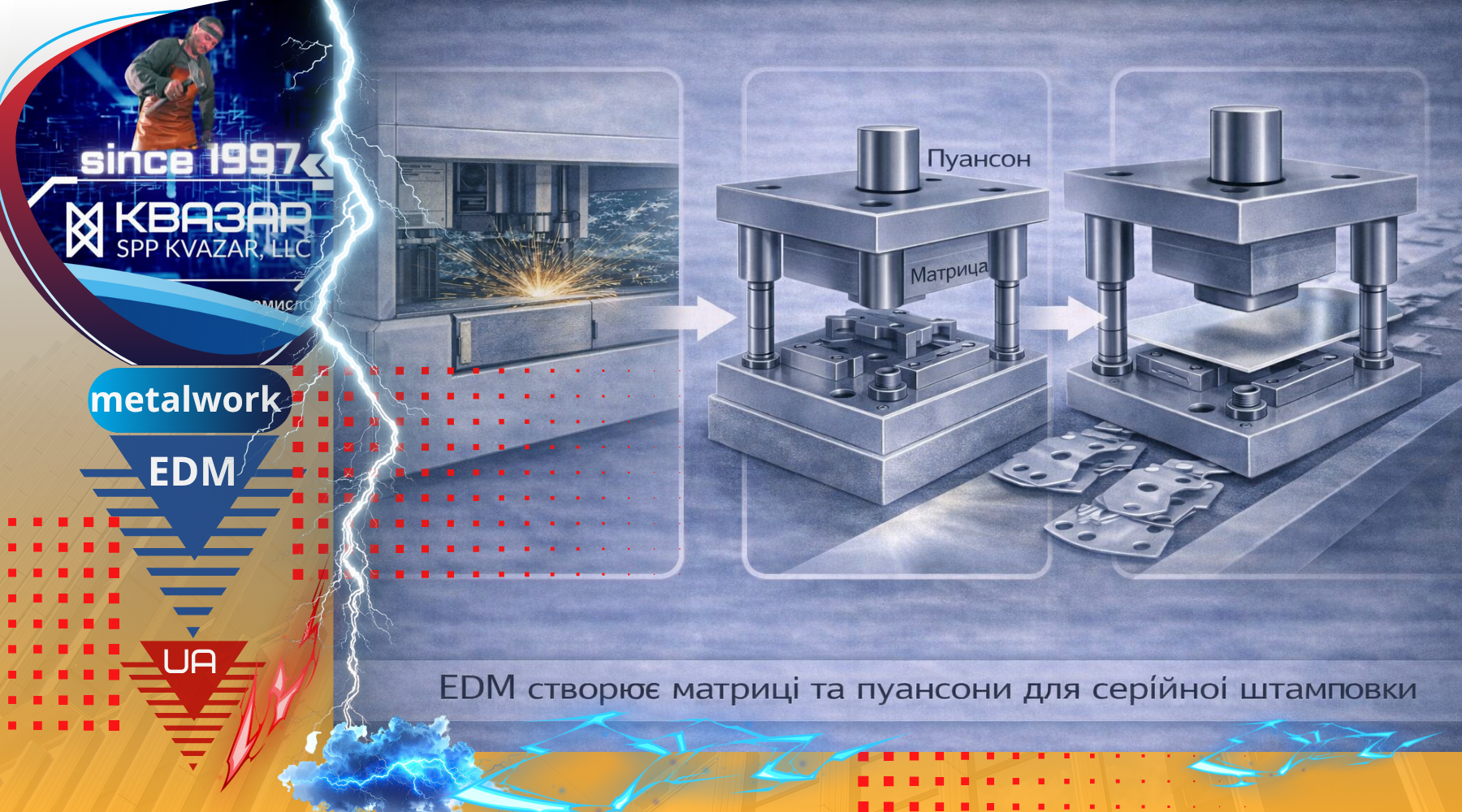

Штамп - це інструмент, що дозволяє масово виробляти деталі методом деформації металу (штампування).

Основні елементи:

• матриця - формує контур
• пуансон - вирубує або деформує метал за контуром у матриці.

Тобто. це – «мама та тато» для масового, високоточного, серійного виробництва деталей електротехнічного призначення.

Чому електроерозійне різання критично важливе для виробництва штампів.

Для штампу необхідна:

• ідеальна геометрія сполучення
• мінімальний зазор
• висока зносостійкість

Ці вимоги неможливо забезпечити традиційною металообробкою.

Висновок:
EDM це технологія, яка створює інструмент для масового виробництва.

Штамп вимагає:

• високої твердості матеріалу

Тільки EDM (електроерозійна обробка металів - ЕЕО) забезпечує:

• мікронну точність
• відсутність деформацій
• обробку загартованого металу

 Економічна логіка

• малі партії → лазерне різання
• великі тиражі → штампування

Але: штамп із високоміцних, загартованих матеріалів створюється саме на EDM.

Приклад обладнання СВП КВАЗАР - верстат електроерозійної обробки AGIECUT 100D

Виробник:

AGIE (Швейцарія) - один із засновників EDM-індустрії.
Сьогодні компанія входить до групи GF Machining Solutions (Georg Fischer Group).

Чим відомий виробник:

• стандарт точності в EDM
• інновації в управлінні іскровими процесами
• висока надійність обладнання
• глобальний стандарт інструментального виробництва

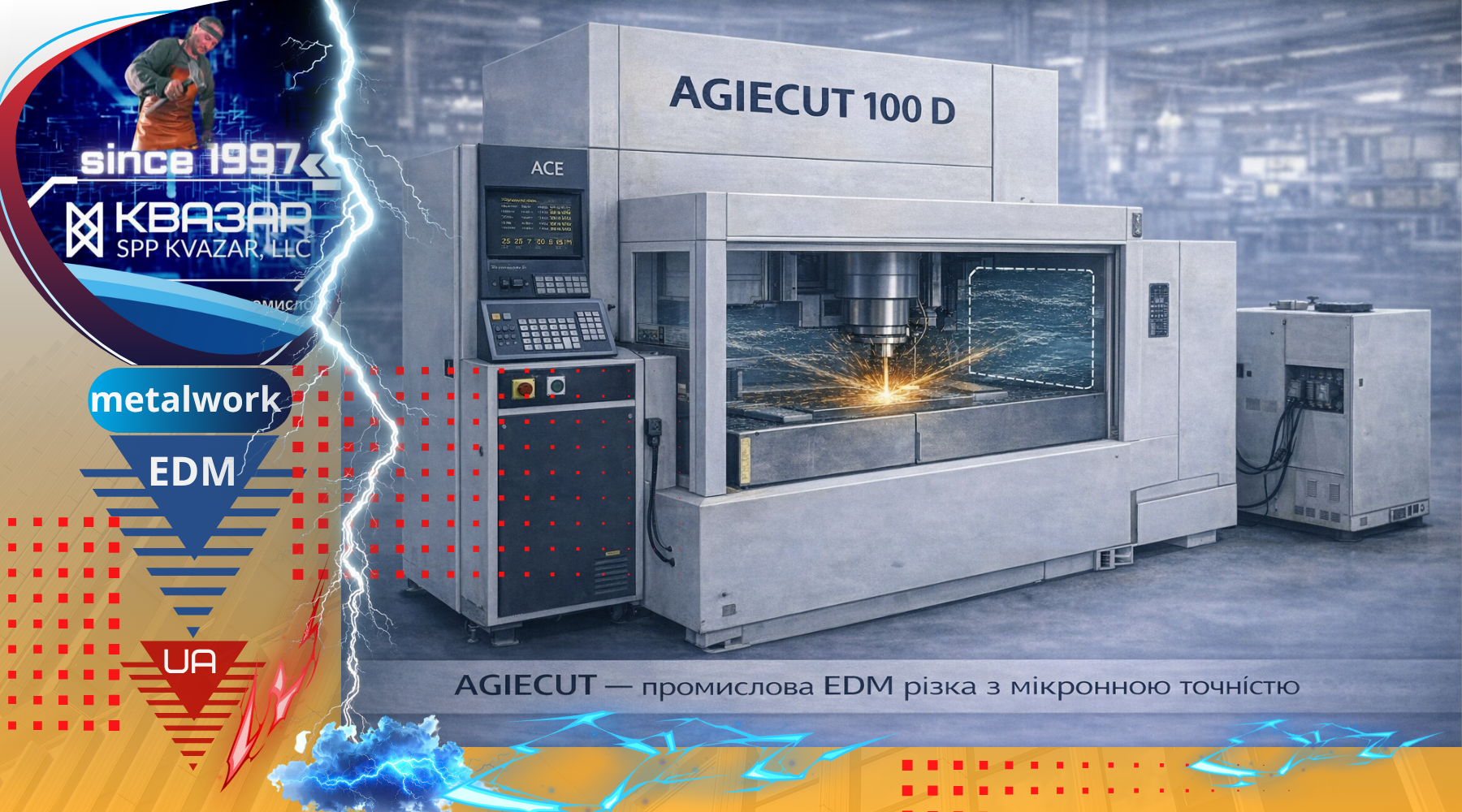

Особливості AGIECUT 100D застосовуваного на виробництві СВП КВАЗАР

• ЧПУ управління
• висока точність позиціонування
• стабільний іскровий процес
• система подачі діелектрика

Технічні характеристики AGIECUT 100D (типові)

• Робоча зона:

? до 810 × 580 мм (залежно від конфігурації)

• Мінімальний розмір деталі:

? від ~2 × 2 мм

• Максимальна товщина заготовки:

? до 250-300 мм

• Точність: до ±0.005 мм
• Тип дроту: латунний
• Діелектрик: деіонізована вода

Важливо:
верстати цього класу забезпечують стабільну геометрію за тривалої роботи (24/7).

Додаткові технічні можливості:

• багатопрохідна обробка (чорнова + чистова)
• автоматична зміна латунного дроту
• різання складних 3D-контурів (похилі поверхні)
• висока повторюваність при серійному виробництві

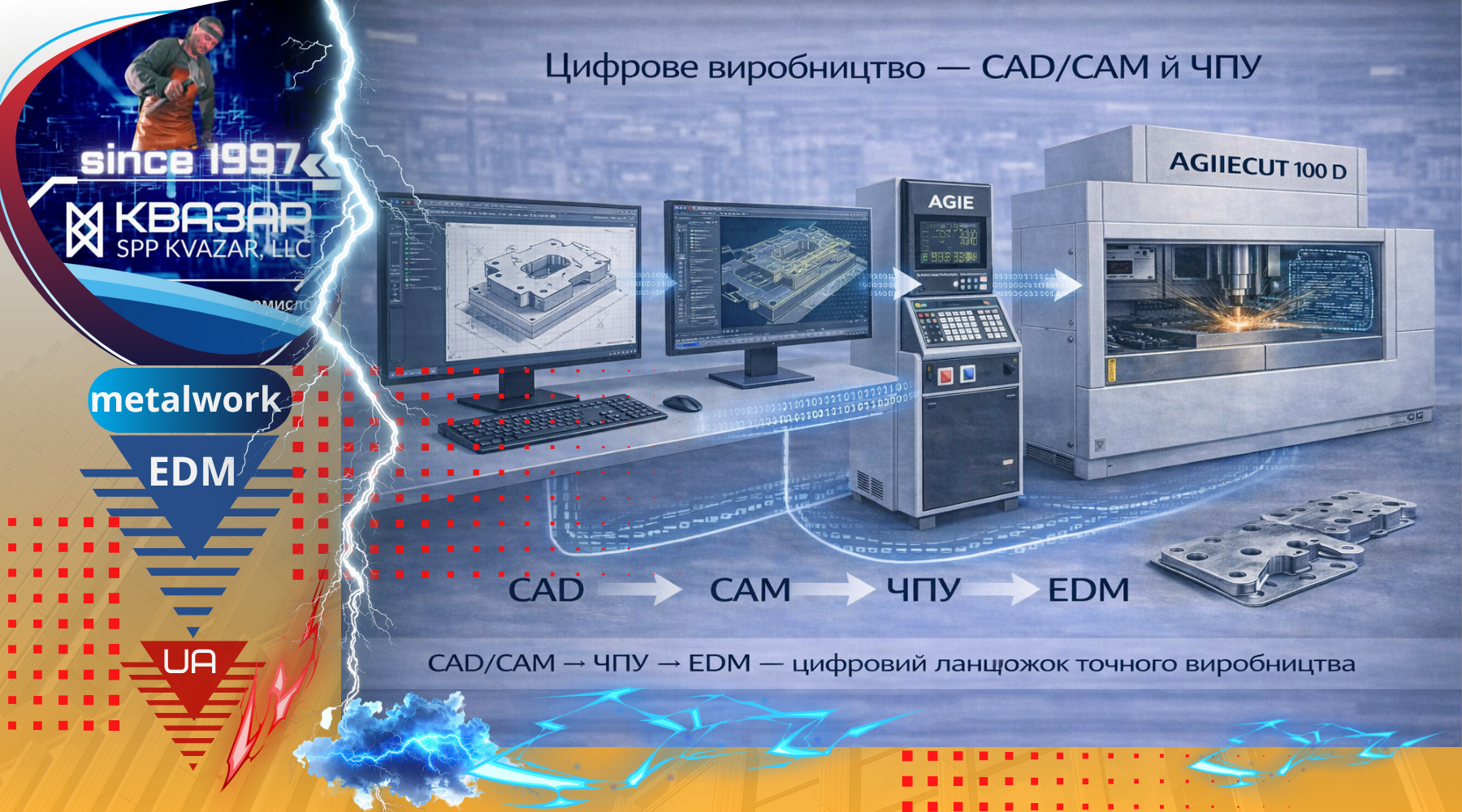

 Електроерозійне різання на верстаті AGIECUT 100D в технологічному процесі СПП КВАЗАР це - цифрове виробництво - CAD/CAM і ЧПУ

Як створюється деталь:

1. Проектування в CAD
2. Підготовка траєкторії (CAM)
3. Передача в ЧПУ верстата
4. Автоматичне виконання

Системи, що використовуються (приклад):

• SolidWorks
• Siemens NX
• Autodesk Fusion 360
• Mastercam
• PowerMill

Програма формує сценарій різання:

• контур матриці
• геометрію пуансону
• технологічні проходи

Передача сценарію можлива:

• через мережу
• через інтерфейс ЧПУ
• онлайн

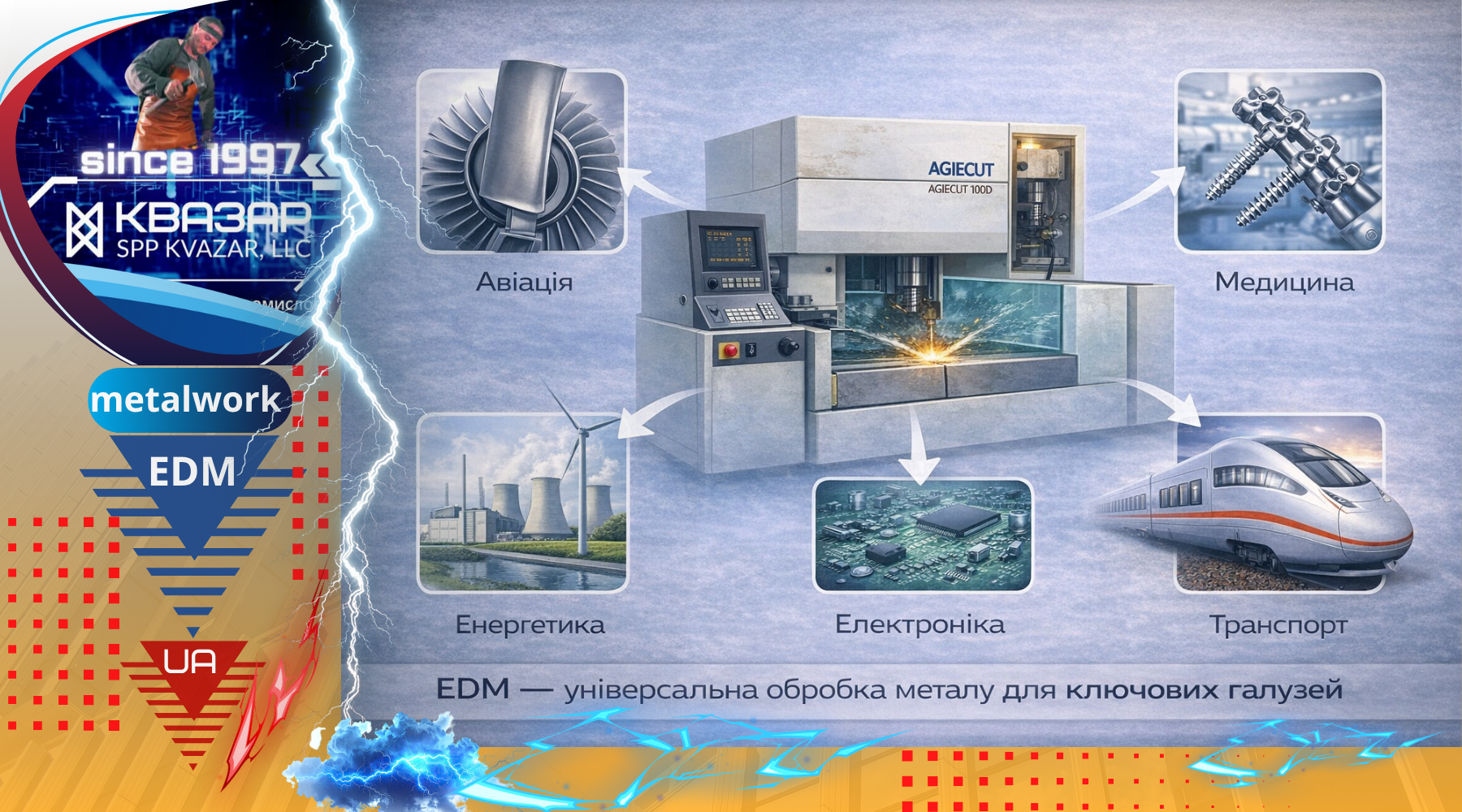

Додаткові сфери застосування EDM

EDM використовується значно ширше, ніж штампи.

Приклади застосування

• авіація - охолодні канали в лопатках турбін
• медицина - хірургічні інструменти
• електроніка - мікроелементи
• енергетика - деталі турбін та генераторів
• залізничний транспорт - елементи тягових систем

Цікаві факти про електроерозійну обробку

• температура іскри перевищує температуру поверхні Сонця;

• електроерозійна обробка металу дозволяє обробляти матеріал завтовшки менше 0.1 мм;

• ширина різу може бути меншою за 0.2 мм;

• метод використовується виготовлення деталей ядерної енергетики;

• можливе створення мікроскопічних отворів діаметром менше 0.05 мм;

• електроерозійна обробка металу здатна обробляти навіть надтверді композити;

• точність сучасних верстатів досягає рівня мікронів;

• процес може працювати цілодобово в автоматичному режимі, можлива автоматична робота без оператора;

• електроерозійна обробка металу (EDM) застосовується для виготовлення штампів для виробництва мільйонів деталей;

• за допомогою EDM можна створювати геометрію, неможливу для фрезерування.

Висновок:
Електроерозійне дротяне різання - це ключова технологія сучасної промисловості, яка:

• забезпечує виробництво інструменту
• дозволяє працювати з високоміцними матеріалами
• формує основу масового виробництва

Логічний ланцюжок:

EDM → штамп → масове виробництво → зниження собівартості

СВП КВАЗАР сформував інноваційну, унікальну матеріально-технічну базу виробництва вітчизняної електротехніки.
