Трубчасті електронагрівачі: чому ТЕНи залишаються універсальним рішенням понад 70 років

СВП КВАЗАР пропонує: досвід від розробки до серійного виробництва.

ТЕНи, без яких неможливо уявити сучасний пасажирський вагон.

Коли пасажир взимку заходить у теплий вагон, він навряд чи замислюється, яка саме система підтримує стабільне тепло під час багатогодинної поїздки. Проте за комфортом стоїть цілий комплекс високовольтного обладнання, де одним із ключових елементів є трубчастий електронагрівач — ТЕН для котла пасажирського вагону.

Саме ТЕНи вже понад 70 років залишаються універсальним рішенням для:

• систем опалення пасажирських вагонів;
• електрокотлів;
• промислового електронагріву;
• енергетики;
• транспортного машинобудування.

І це не випадково. За десятиліття експлуатації трубчасті електронагрівачі довели головне — у критичній інфраструктурі перемагає не «модна технологія», а стабільність, ресурс і ремонтопридатність.

Для залізничної галузі ТЕН — це не побутовий нагрівач. Це елемент системи життєзабезпечення вагону, який:

• працює під постійними вібраціями;
• витримує перепади температур;
• функціонує при високих навантаженнях;
• забезпечує стабільну роботу комбінованого котла;
• має працювати безаварійно у рейсі.

До недавнього часу Україна була змушена імпортувати такі ТЕНи для потреб Укрзалізниці. Ситуація змінилася лише після запуску програми локалізації виробництва ТОВ "«СВП «КВАЗАР»".

Як світ прийшов до технології трубчастих електронагрівачів

Від лабораторій General Electric до залізниць Європи

Історія ТЕНів починається ще на початку ХХ століття, коли промисловість почала активно шукати безпечну альтернативу паровому та вугільному обігріву.

Одними з перших розвитком електронагріву займалися:

• General Electric (США);
• Siemens-Schuckertwerke (Німеччина);
• AEG;
• британські виробники залізничного обладнання.

У 1920–1930-х роках трубчасті нагрівачі почали застосовувати:

• у промислових сушильних системах;
• електрокотлах;
• суднових системах опалення;
• перших електричних системах обігріву вагонів.

Коли ТЕНи прийшли на залізницю

Масове використання ТЕНів у пасажирських вагонах розпочалося після Другої світової війни.

Основні етапи:

1950-ті роки

Європейські виробники вагонів переходять від вугільного обігріву до комбінованих електрокотлів.

1960-ті роки

У країнах Східної Європи та СРСР ТЕНи стають стандартом для пасажирських вагонів.

1970–1980-ті роки

Формуються технічні стандарти залізничних електронагрівачів:

• вібростійкість;
• герметичність;
• довговічність;
• ремонтопридатність.

Саме у цей період ТЕНи остаточно стали основою систем опалення вагонів у більшості країн світу.

Чому технологія ТЕНів майже не змінилася за 70 років

Тому що сама конструкція виявилася надзвичайно вдалою.

Основою ТЕНу залишається:

• ніхромова спіраль;
• металева трубка;
• ізоляція з периклазу;
• герметичні контактні вузли.

За десятиліття змінювалися:

• марки сталі;
• технології ущільнення;
• ізоляційні матеріали;
• методи контролю якості.

Але принцип залишився незмінним:

максимальна надійність при постійній роботі у важких умовах.

Виробництво ТЕНів — складна електротехніка, а не «просто трубка»

Етап 1. Інженерний розрахунок

Створення ТЕНу починається не у цеху, а в конструкторському відділі.

Інженери розраховують:

• теплове навантаження;
• температуру поверхні;
• допустимий струм;
• тепловіддачу;
• ресурс роботи;
• характеристики середовища.

Для ТЕНів пасажирських вагонів критично важливо:

• уникнути локального перегріву;
• забезпечити рівномірність нагріву;
• гарантувати роботу у довготривалому режимі.

Етап 2. Виготовлення ніхромової спіралі

Ніхромова нитка — це «серце» ТЕНу.

Саме вона:

• перетворює електроенергію в тепло;
• визначає потужність нагрівача;
• впливає на довговічність виробу.

Для залізничних ТЕНів потрібна особлива точність:

• намотки;
• центрування;
• стабільності електричного опору.

Етап 3. Наповнення периклазом

Простір між спіраллю та металевою оболонкою заповнюється периклазом (MgO).

Цей матеріал:

• ізолює струм;
• проводить тепло;
• захищає нагрівач від пробою.

Саме якість ущільнення багато в чому визначає ресурс ТЕНу.

Етап 4. Герметизація та механічна обробка

На цьому етапі:

• формуються вигини;
• виконується герметизація;
• монтуються контактні групи;
• проводиться калібрування.

Етап 5. Випробування

Кожен ТЕН для залізничного транспорту проходить:

• електричні випробування;
• перевірку ізоляції;
• теплові випробування;
• ресурсні навантаження;
• контроль герметичності.

Як СВП КВАЗАР локалізував виробництво ТЕНів для Укрзалізниці

До 2022 року ТЕНи для комбінованих котлів пасажирських вагонів переважно імпортувалися для потреб Укрзалізниці.

Для країни це означало:

• залежність від зовнішніх постачальників;
• складну логістику;
• валютні ризики;
• проблеми із термінами поставок.

2022 рік — старт локалізації виробництва

У 2022 році ТОВ "СВП «КВАЗАР»" у рамках програми імпортозаміщення освоїло виробництво ТЕНів для котлів пасажирських вагонів.

11 грудня 2022 року це було офіційно відображено у матеріалі на сайті підприємства:
«Освоєно виробництво ТЕН»

У статті йшлося про запуск виробництва ТЕНів для комбінованих котлів пасажирських вагонів.

2023 рік — приймальні випробування ВВЕН 500/KV

9 лютого 2023 року у матеріалі:

«ПРИЙОМ В ЕКСПЛУАТАЦІЮ ТЕН ВВЕН 500/KV ДЛЯ КОМБІНОВАНОГО КОТЛА ПАСАЖИРСЬКОГО ВАГОНУ»

було повідомлено про:

• затвердження результатів приймальних випробувань;
• допуск ТЕНів до експлуатаційних перевірок;
• рішення проводити випробування безпосередньо на вагонах Укрзалізниці.

Йшлося саме про ТЕНи, які раніше Україна закуповувала за кордоном.

2024 рік — перехід до серійного виробництва

У квітні 2024 року міжвідомча кваліфікаційна комісія розглянула питання:

• остаточна постановка ТЕН ВВЕН 500/KV СВП КВАЗАР у серійне виробництво;
• забезпечення потреб Укрзалізниці;
• локалізації критичних елементів вагонного обладнання.

2025 рік — повторне підтвердження виробництва

У січні 2025 року міжвідомча кваліфікаційна комісія ПОВТОРНО ПІДТВЕРДИЛА:

стан виробництва ТОВ "СВП «КВАЗАР»" дозволяє забезпечити серійний випуск ТЕН ВВЕН 500/KV.

Це стало фінальним підтвердженням того, що Україна отримала власного виробника критично важливих електронагрівачів для пасажирських вагонів.

Не лише ТЕНи: СВП КВАЗАР локалізував виробництво і високовольтну систему вагонів (МВЗ - Міжвагонні Високовольтні Зʼєднання

У рамках програми імпортозаміщення СВП КВАЗАР локалізував не лише виробництво ТЕНів.

Підприємство є ексклюзивним виробником основних елементів високовольтної схеми пасажирських вагонів:

• Трубчаті електронагрівачі для котлів пасажирських вагонів;
• МВЗ — міжвагонні високовольтні з’єднання.

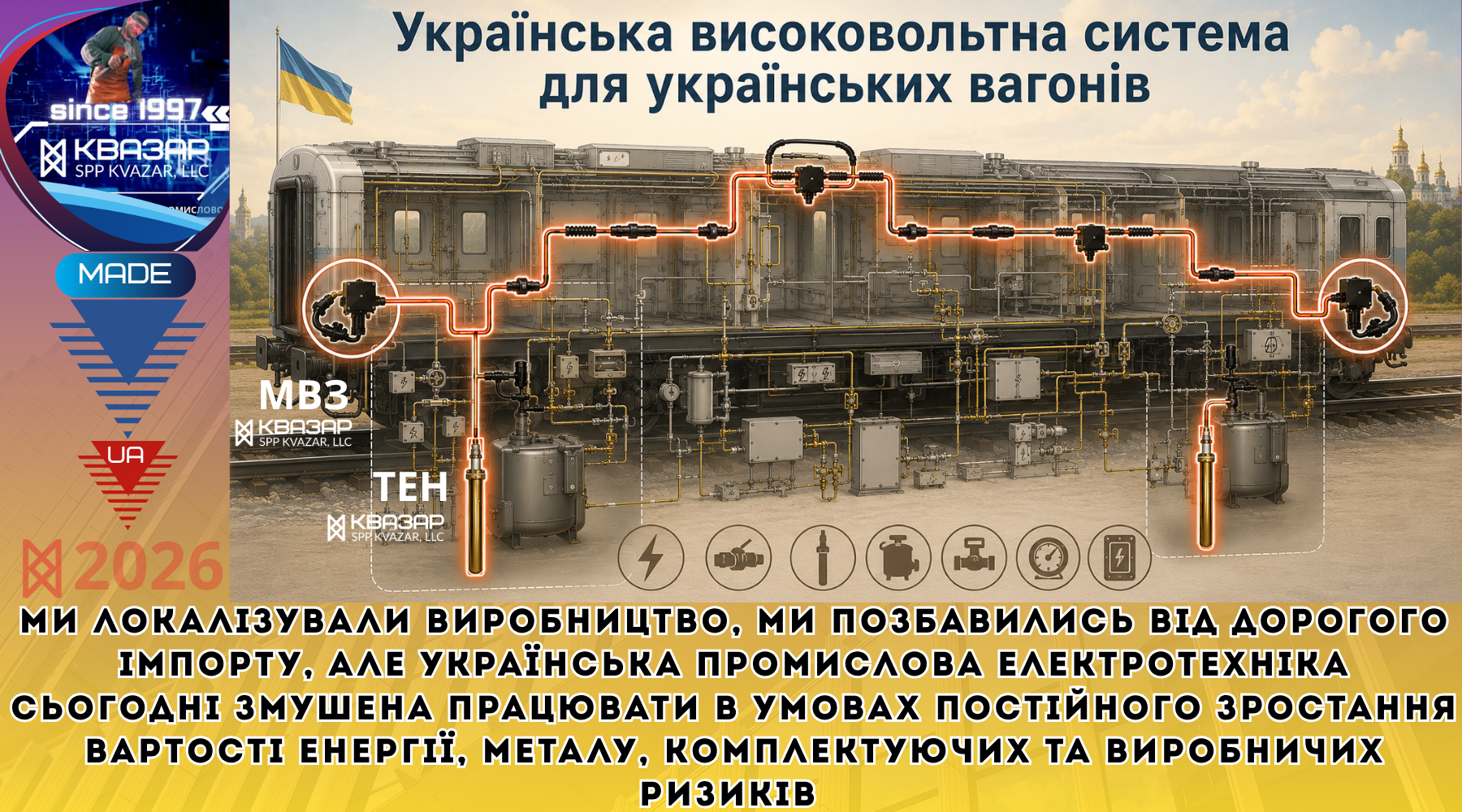

Що входить до високовольтної схеми вагону

Високовольтна схема включає:

• міжвагонні високовольтні з’єднання;
• кабельні магістралі;
• силові контакти;
• герметичні вводи;
• ізоляційні вузли;
• елементи захисту.

Саме ця система забезпечує передачу електроенергії між вагонами.

Основні характеристики МВЗ

Міжвагонні високовольтні з’єднання виробництва СПП «КВАЗАР» мають:

• робочу напругу до 3000 В;
• стійкість до вібрацій;
• герметичність;
• захист від пилу та вологи;
• температурну витривалість;
• довговічність у складних умовах експлуатації.

Основні характеристики ТЕН ВВЕН 500/KV

ТЕНи виробництва СПП «КВАЗАР» забезпечують:

• стабільну тепловіддачу;
• високу надійність;
• антикорозійну стійкість;
• тривалий ресурс;
• відповідність вимогам УЗ.

ЧОМУ ВИРОБНИЦТВР ТЕНів ПОСТІЙНО ДОРОЖЧАЄ

Виробництво промислової електротехніки в Україні сьогодні працює у надскладних умовах.

Особливо це стосується:

• електротехнічних виробництв;
• енергоємних процесів;
• машинобудування.

Основні причини здорожчання

• Тарифи на електроенергію

Виробництво ТЕНів є енергоємним процесом.

• Подорожчання металів

Нержавіюча сталь, ніхром, ізоляційні матеріали постійно дорожчають.

• Логістика та паливо

Зростання цін на:

• дизельне паливо;
• мастильні матеріали;
• транспортні послуги.

• Робота під час блекаутів

"СПП «КВАЗАР»" не зупиняє виробництво навіть під час відключень електроенергії.

Підприємство працює:

• на власних генераторах;
• із додатковими витратами на паливо;
• із постійним резервуванням виробничих процесів.

Чому держава має підтримувати національного виробника

Імпортозаміщення — це не лише економіка.

Це:

• технологічна безпека;
• незалежність;
• стабільність критичної інфраструктури.

Саме тому важливими є:

• своєчасне укладення контрактів;
• вчасна оплата продукції;
• врахування інфляційних процесів;
• державна підтримка українського виробника.

Особливо коли мова йде про продукцію для Укрзалізниці та стратегічної транспортної інфраструктури.

СВП КВАЗАР — від імпортозаміщення до технологічної незалежності

Сьогодні "СВП «КВАЗАР»":

• виготовляє ТЕНи для заміни на вагонах УЗ;
• постачає продукцію для нових вагонів Крюківського вагонобудівного заводу;
• забезпечує виробництво МВЗ;
• локалізує критично важливі елементи вагонної електротехніки.

Це вже не просто виробництво окремих компонентів.

Це формування стабільної української школи залізничної електротехніки.

СВП КВАЗАР: від локалізації — до технологічної незалежності України

Київ-2026 рік.
