ДРОСЕЛЬ-ТРАНСФОРМАТОРИ: ЯК ІНДУКТИВНІ ЕЛЕМЕНТИ ЗАБЕЗПЕЧУЮТЬ СТАБІЛЬНІСТЬ ЕЛЕКТРОМЕРЕЖ, РОБОТУ СИГНАЛІЗИЦІЇ ТА БЕЗПЕКУ РУХУ

Невидимі «стабілізатори» інфраструктури

Сучасна транспортна та енергетична інфраструктура працює завдяки тисячам інженерних елементів, які більшість людей ніколи не бачить. Одними з таких критично важливих вузлів є дросель-трансформатори — спеціалізовані індуктивні пристрої, без яких неможлива стабільна робота систем сигналізації, централізації та блокування (СЦБ), рейкових кіл, електрифікованих залізниць і частини енергетичної інфраструктури.

Саме ці пристрої забезпечують коректне проходження тягових струмів, стабільність сигнальних систем та електромагнітну сумісність складних транспортних мереж. Фактично дроссель-трансформатори стали одним із фундаментів безпеки сучасного залізничного транспорту.

У технічній та англомовній літературі дроссель-трансформатори інколи називають choke-transformer або «чок-трансформатор». Проте в українській та залізничній інженерній практиці історично закріпився саме термін «дросель-трансформатор», особливо у сфері рейкових кіл, СЦБ та систем автоблокування. Важливо розуміти, що звичайний дросель і дросель-трансформатор — це не повністю тотожні поняття: дроссель-трансформатор є спеціалізованим індуктивним пристроєм, який поєднує функції дроселя та трансформатора для забезпечення стабільної роботи транспортної й енергетичної інфраструктури.

Історія появи дроссель-трансформаторів

Поява перших електрифікованих залізниць наприкінці XIX століття відкрила нову епоху транспорту. Проте разом із розвитком електротяги виникла серйозна проблема: тягові струми почали впливати на сигнальні системи та рейкові кола. Інженерам довелося шукати рішення, яке дозволило б одночасно пропускати потужні тягові струми та забезпечувати стабільну роботу систем автоблокування.

Саме так поступово з’явилися перші дроссель-трансформатори — пристрої, здатні розділяти сигнальні та тягові електричні процеси в рейкових системах.

Люди, які змінили розвиток транспортної електротехніки

Розвиток систем змінного струму та транспортної електрифікації став можливим завдяки роботі видатних інженерів та винахідників:

• Джордж Вестінгауз — один із головних популяризаторів систем змінного струму;
• Нікола Тесла — розробник багатофазних систем електропередачі;
• Вернер фон Сіменс — піонер транспортної електротехніки та електричного трамвая;
• Михайло Доліво-Добровольський — один із творців сучасної трифазної системи змінного струму.

Саме їхні роботи заклали основу для подальшого розвитку складних індуктивних систем у транспортній інфраструктурі.

____________________

Компанії, що розвивали напрям

На початку XX століття розвитком транспортної електротехніки активно займалися:

• Siemens;
• AEG;
• Westinghouse;
• General Electric.

Саме ці компанії брали участь у створенні систем електрифікації, сигналізації та промислової електротехніки для залізничної інфраструктури.

Історія саме колійних дросель-трансформаторів розпочалася на початку ХХ століття разом із розвитком електрифікованих залізниць, рейкових кіл та систем автоблокування в Німеччині, Великій Британії та США. Значний внесок у розвиток таких рішень зробили інженери компаній Siemens, Westinghouse та General Railway Signal, які шукали способи надійного розділення тягових і сигнальних струмів у рейковій інфраструктурі. Результатом цих робіт стало створення спеціалізованих колійних дросель-трансформаторів, здатних одночасно забезпечувати проходження зворотного тягового струму через рейки та стабільну роботу систем сигналізації. Саме це технічне рішення стало одним із фундаментів сучасних систем СЦБ, автоблокування та безпечного руху поїздів.

Цікаві історичні факти

Перші системи автоблокування часто страждали від паразитних струмів, які виникали через роботу тягових електродвигунів. У деяких випадках це навіть призводило до помилкового спрацювання сигналізації.

Цікаво, що розвиток електричного трамвая став одним із каталізаторів удосконалення індуктивних елементів, оскільки міські мережі швидко зіткнулися з проблемами електромагнітних завад.

Розвиток дроссель-трансформаторів в Україні

Україна має одну з найбільших електрифікованих залізничних мереж у Європі. Масштабна електрифікація магістралей, розвиток транспортних вузлів та складна структура залізничної інфраструктури потребували надійних систем СЦБ та рейкових кіл.

Український досвід та досягнення

Українські інженери та підприємства брали участь у:

• розвитку систем залізничної автоматики;
• модернізації рейкових кіл;
• інтеграції сучасних систем сигналізації;
• підтримці критичної транспортної інфраструктури.

Особливо важливим це стало в умовах війни, коли стійкість транспортної системи перетворилася на стратегічний фактор безпеки держави.

_______________________

Цікаві факти сучасності

Під час війни транспортна інфраструктура України працює під надзвичайними навантаженнями. У цих умовах надійність дросель-трансформаторів та систем СЦБ безпосередньо впливає на стабільність перевезень, логістику та роботу критичної інфраструктури.

Як працює дроссель-трансформатор

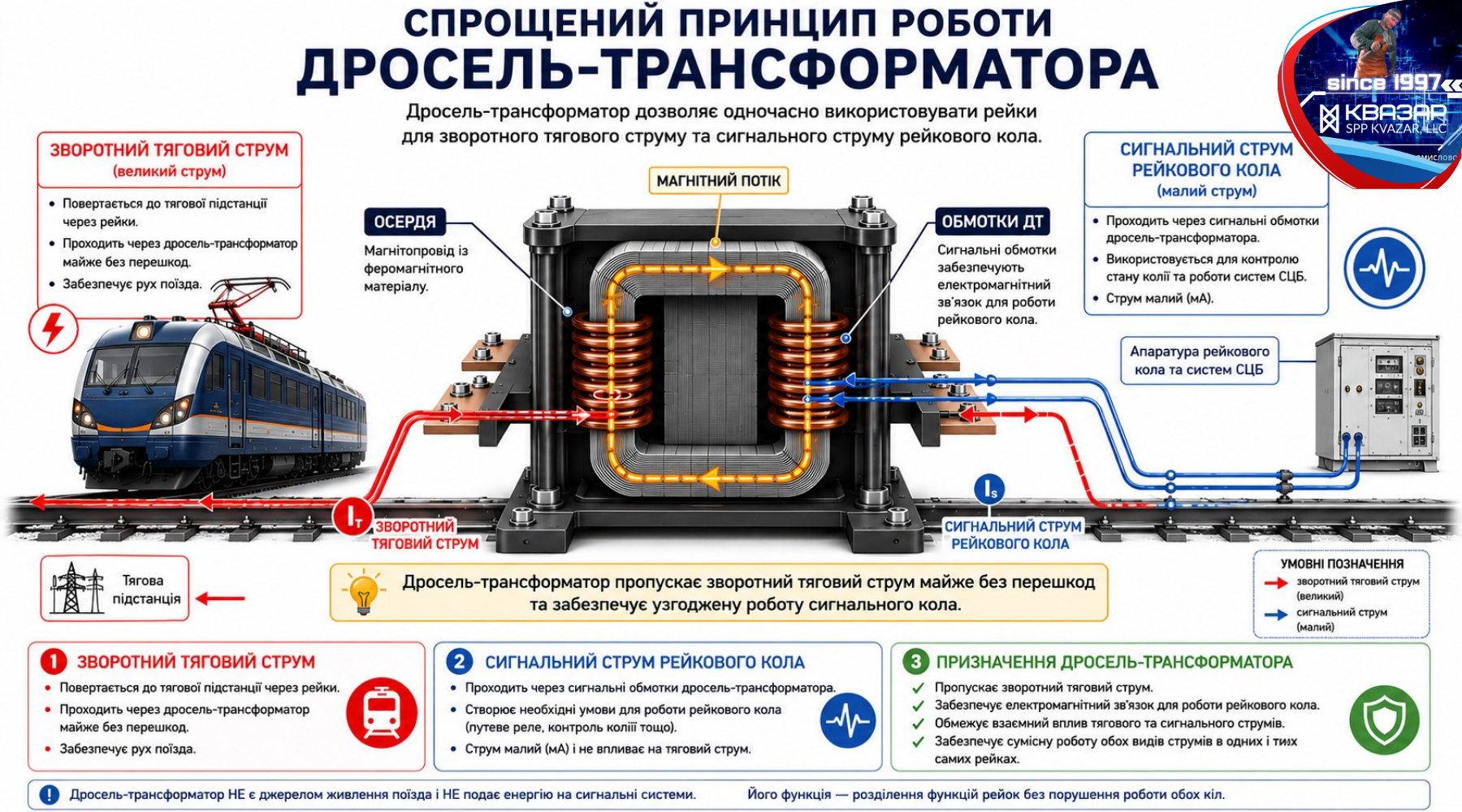

Принцип роботи дросель-трансформатора

Дроссель-трансформатор одночасно виконує дві важливі функції:

• пропускає тяговий струм;
• ізолює та підтримує сигнальні електричні кола.

Принцип його роботи базується на індуктивному зв’язку між обмотками та магнітним осердям. Завдяки цьому сигнальні системи можуть працювати незалежно від потужних тягових струмів електрифікованої залізниці.

Така конструкція дозволяє забезпечити стабільну роботу рейкових кіл навіть у складних умовах електромагнітних завад.

СЦБ — це системи сигналізації, централізації та блокування, які забезпечують безпечний рух поїздів на залізниці. Саме ці системи контролюють зайнятість колій, роботу світлофорів, стрілочних переводів та інтервали між поїздами. Фактично СЦБ є «нервовою системою» сучасної залізниці. У таких системах дросель-трансформатори дозволяють одночасно пропускати тяговий струм електрифікованої залізниці та стабільно передавати сигнали рейкових кіл, зменшуючи вплив електромагнітних завад, які виникають від тягових електродвигунів локомотивів, силових кабелів, тягових підстанцій, струмових перевантажень і комутаційних процесів в енергосистемі. Це забезпечує коректну роботу автоматики та сигналізації навіть під високими навантаженнями.

Роль у транспортній інфраструктурі

Дросель-трансформатори застосовуються у:

• рейкових колах;
• системах СЦБ;
• системах автоблокування;
• електрифікованих транспортних магістралях.

Вони допомагають:

• стабілізувати струми;
• зменшувати вплив завад;
• підвищувати безпеку руху.

На залізниці навіть невелика несправність може впливати на рух десятків поїздів. Обрив рейкового кола або відмова дросель-трансформатора часто призводять до того, що система СЦБ автоматично переводить ділянку в захисний режим, сприймаючи її як зайняту. У результаті рух обмежується до усунення несправності та перевірки безпеки маршруту.

Еволюція конструкції та сучасні технології

Перші дросель-трансформатори були масивними та важкими конструкціями з обмеженим ресурсом роботи. Сучасні технології дозволили значно підвищити їхню ефективність та надійність.

Основні напрями розвитку

Сучасні конструкції отримали:

• вдосконалені магнітопроводи;
• сучасні ізоляційні матеріали;
• ефективні системи охолодження;
• антикорозійний захист.

Особлива увага сьогодні приділяється:

• вібраційній стійкості;
• роботі у складних кліматичних умовах;
• довговічності;
• мінімізації втрат енергії.

Продукція СВП КВАЗАР

Сучасна українська промисловість потребує надійних локальних виробників транспортної електротехніки. Одним із таких підприємств є СВП КВАЗАР, яке спеціалізується на виробництві електротехнічного обладнання для транспортної та промислової інфраструктури.

АКТУАЛЬНО:

Пошкодження релейних шаф СЦБ під час диверсій, обстрілів або ударів дронів безпосередньо впливає на безпеку та пропускну спроможність залізниці.

Саме через релейні шафи система контролює вільність колій, роботу світлофорів та рух поїздів.

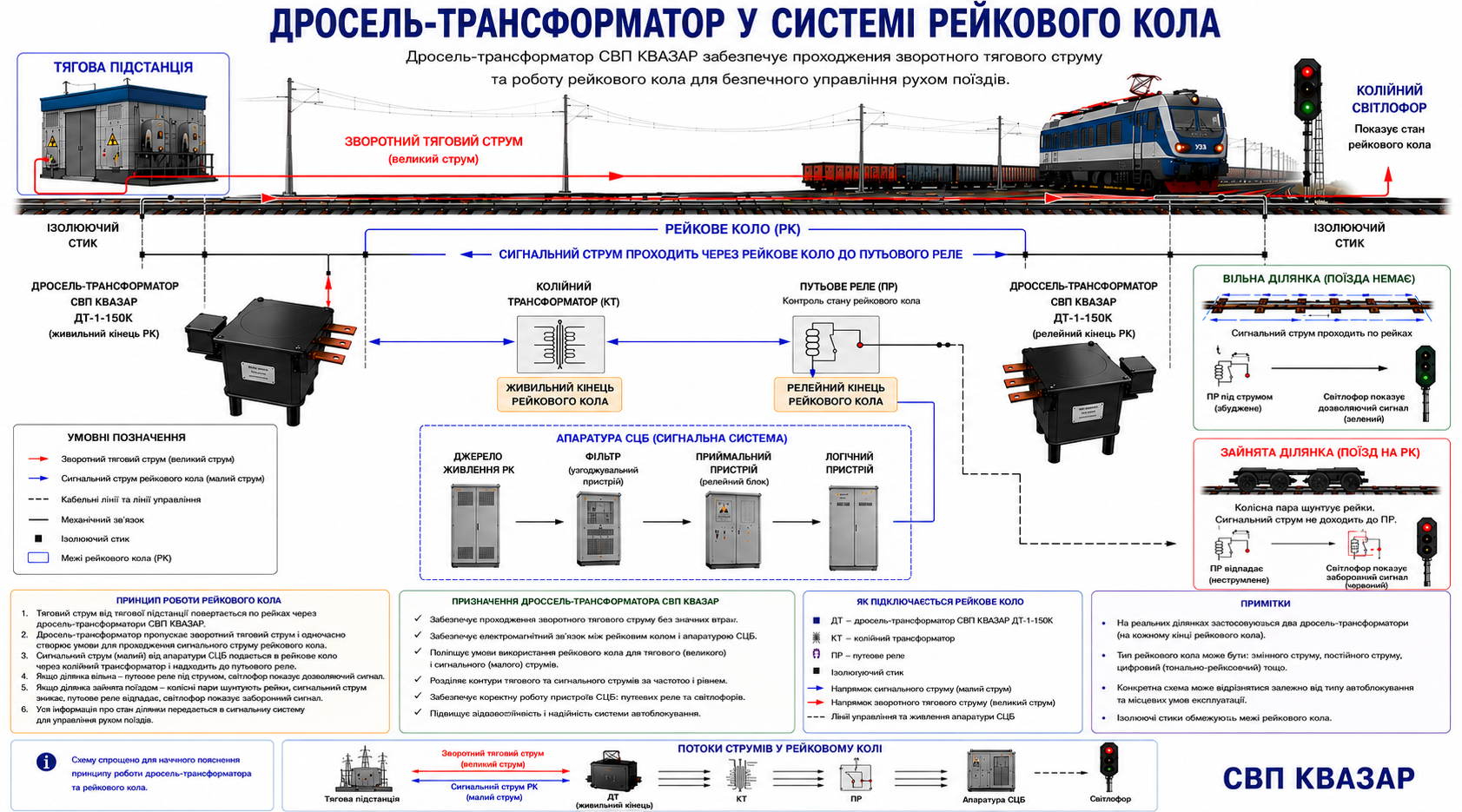

Релейна шафа СЦБ та дросель-трансформатор працюють як єдина система рейкового ланцюга. «Мозок» та «руки» у схемі рейкових ланцюгів на залізницях. Релейна шафа формує та обробляє сигнали, а дросель-трансформатор передає їх у рейки та приймає назад для контролю зайнятості ділянки. При заході поїзда колісні пари замикають рейковий ланцюг, сигнал змінюється, і система автоматично переводить світлофор у положення, що забороняє рух на зустріч поїзду.

На електрифікованих лініях дросель трансформатор додатково пропускає зворотній тяговий струм через ізолюючі стики, зберігаючи роботу сигналізації. Він також бере участь у заземленні та захисті обладнання СЦБ від небезпечних перенапруг та пошкоджень.

Дросель-трансформатори СВП КВАЗАР

Дроссель-трансформатори виробництва СВП КВАЗАР призначені для роботи у системах рейкових кіл, СЦБ та залізничної автоматики, де необхідно забезпечити надійне проходження тягових струмів, стабільну передачу сигнальних імпульсів і захист систем керування від електромагнітних завад. Такі пристрої є важливим елементом інфраструктури електрифікованих залізниць, транспортних вузлів та систем безпечного руху поїздів.

Продукція підприємства розробляється з урахуванням:

• складних умов експлуатації;
• транспортних навантажень;
• кліматичних факторів;
• сучасних вимог інфраструктури.

Відмінною особливістю дросель-трансформаторів виробництва СВП КВАЗАР є заливка компаундом без застосування масла. Таке конструктивне рішення дозволяє підвищити надійність обладнання, зменшити ризики витоків та спростити експлуатацію в умовах транспортної й промислової інфраструктури.

____________________________

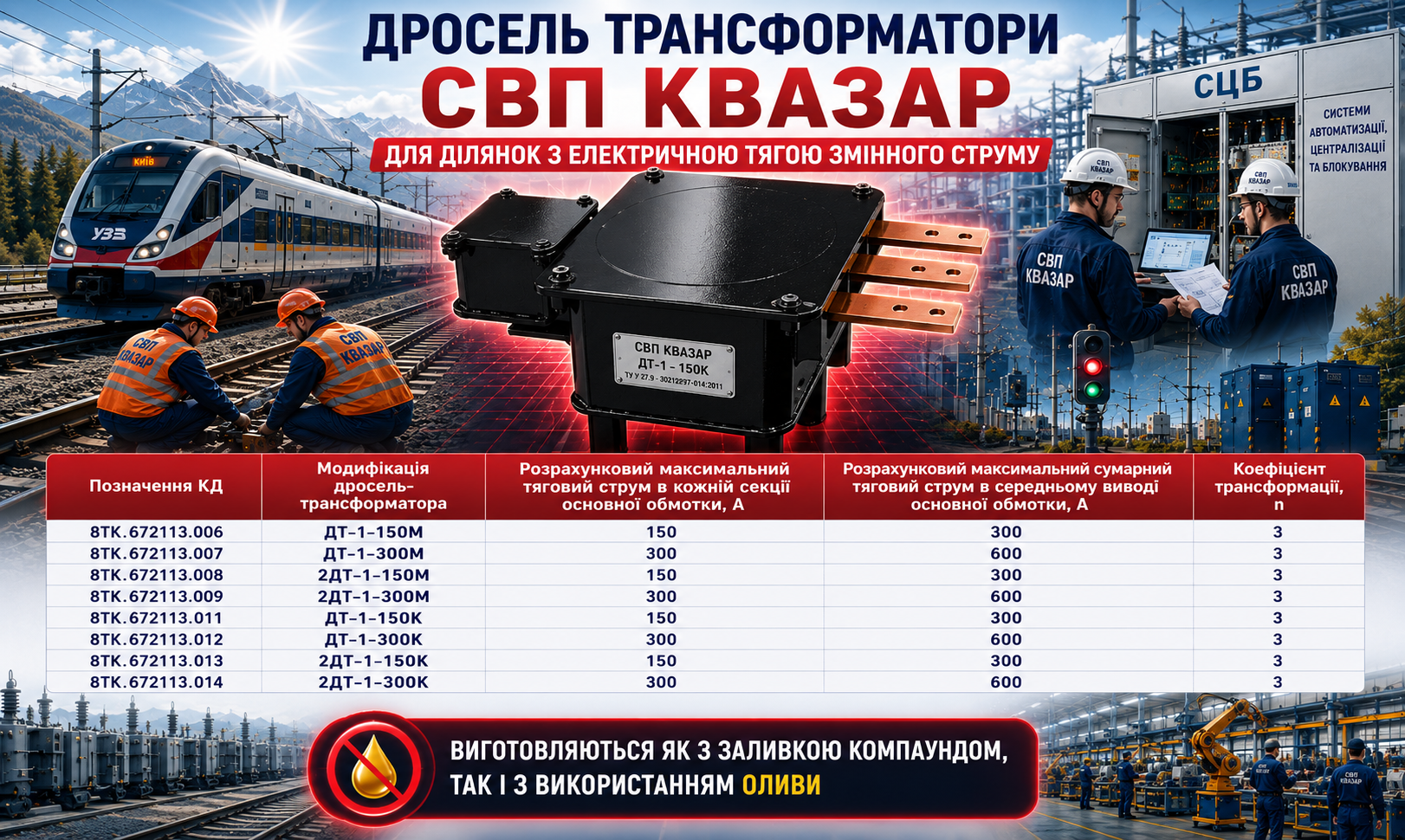

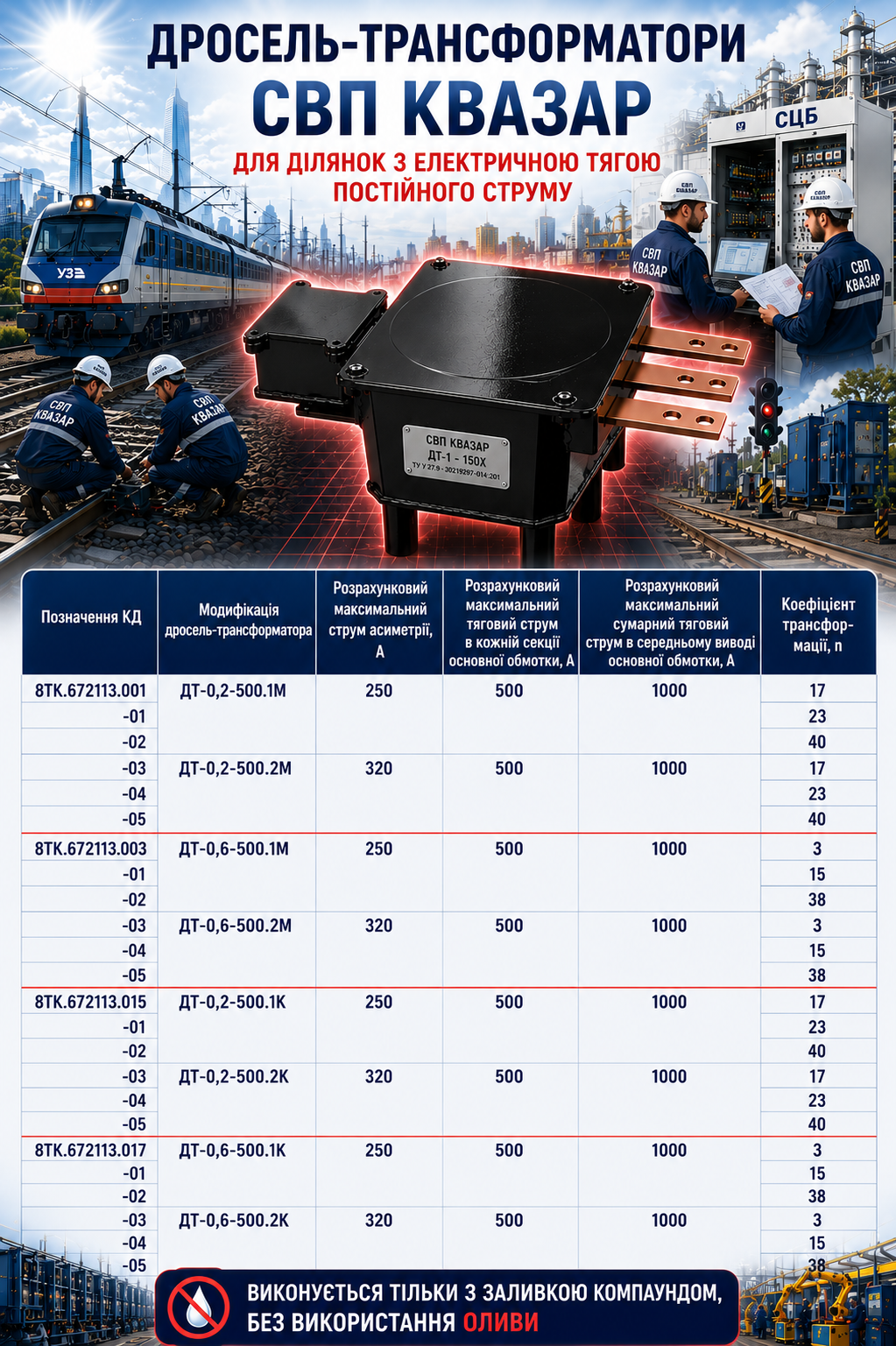

Технічні характеристики

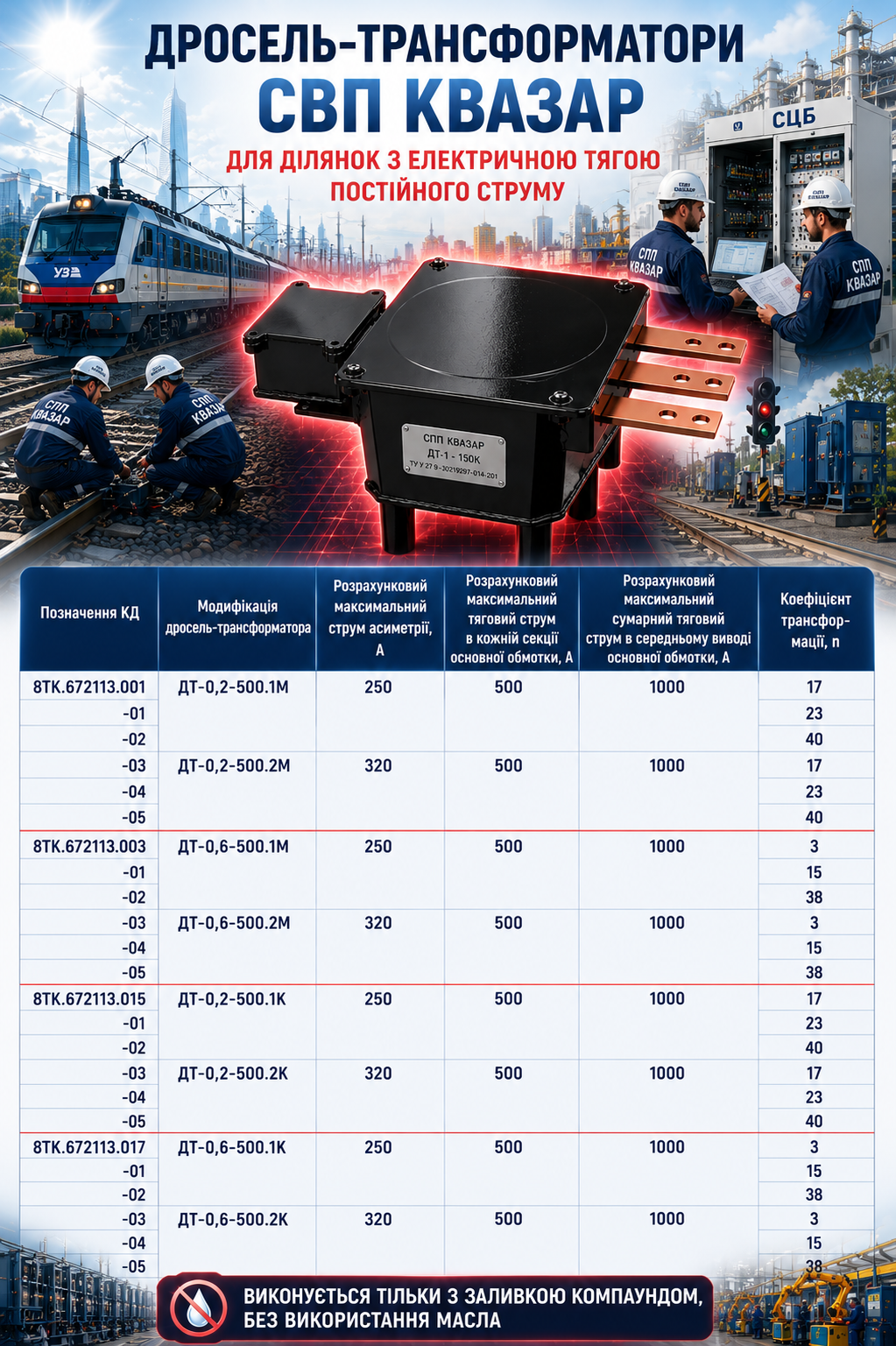

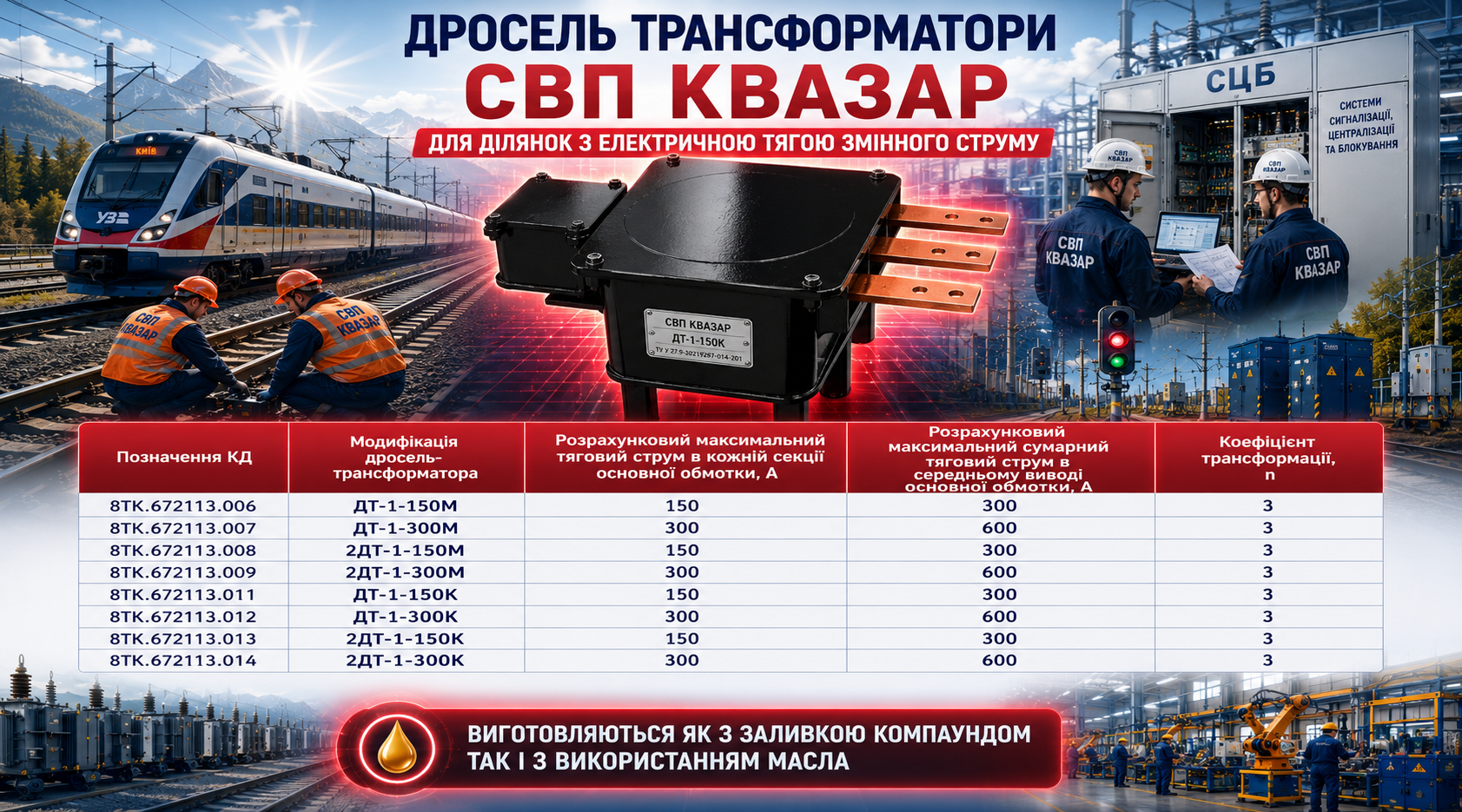

Основні характеристики дросель-трансформаторів СВП КВАЗАР

_____________________

Інженерні переваги локального виробництва

Локальне виробництво дозволяє:

• швидше модернізувати обладнання;
• адаптувати продукцію під українську інфраструктуру;
• забезпечувати ремонт та сервіс;
• підтримувати незалежність критичних галузей.

Національне виробництво та відновлення України

Під час війни значення локалізації виробництва стало особливо важливим. Від надійності транспортної та енергетичної інфраструктури залежить стабільність держави.

Українські виробники електротехніки відіграють важливу роль у:

• підтримці транспортної системи;
• модернізації енергетики;
• відновленні промисловості;
• післявоєнній реконструкції країни.

Перспективи розвитку

Майбутнє транспортної інфраструктури пов’язане з:

• цифровізацією;
• інтелектуальними енергомережами;
• автоматизацією;
• модернізацією систем СЦБ.

У цих умовах роль надійних індуктивних елементів лише зростатиме.

Висновки:

Дросель-трансформатори залишаються одним із ключових елементів сучасної транспортної та енергетичної інфраструктури. Саме вони допомагають забезпечити стабільність електромереж, безпеку руху та надійність систем сигналізації.

Сучасні українські виробники, зокрема СВП КВАЗАР, відіграють важливу роль у розвитку локального виробництва транспортної електротехніки та підтримці критичної інфраструктури держави.

Україна. Київ - 2026 рік
