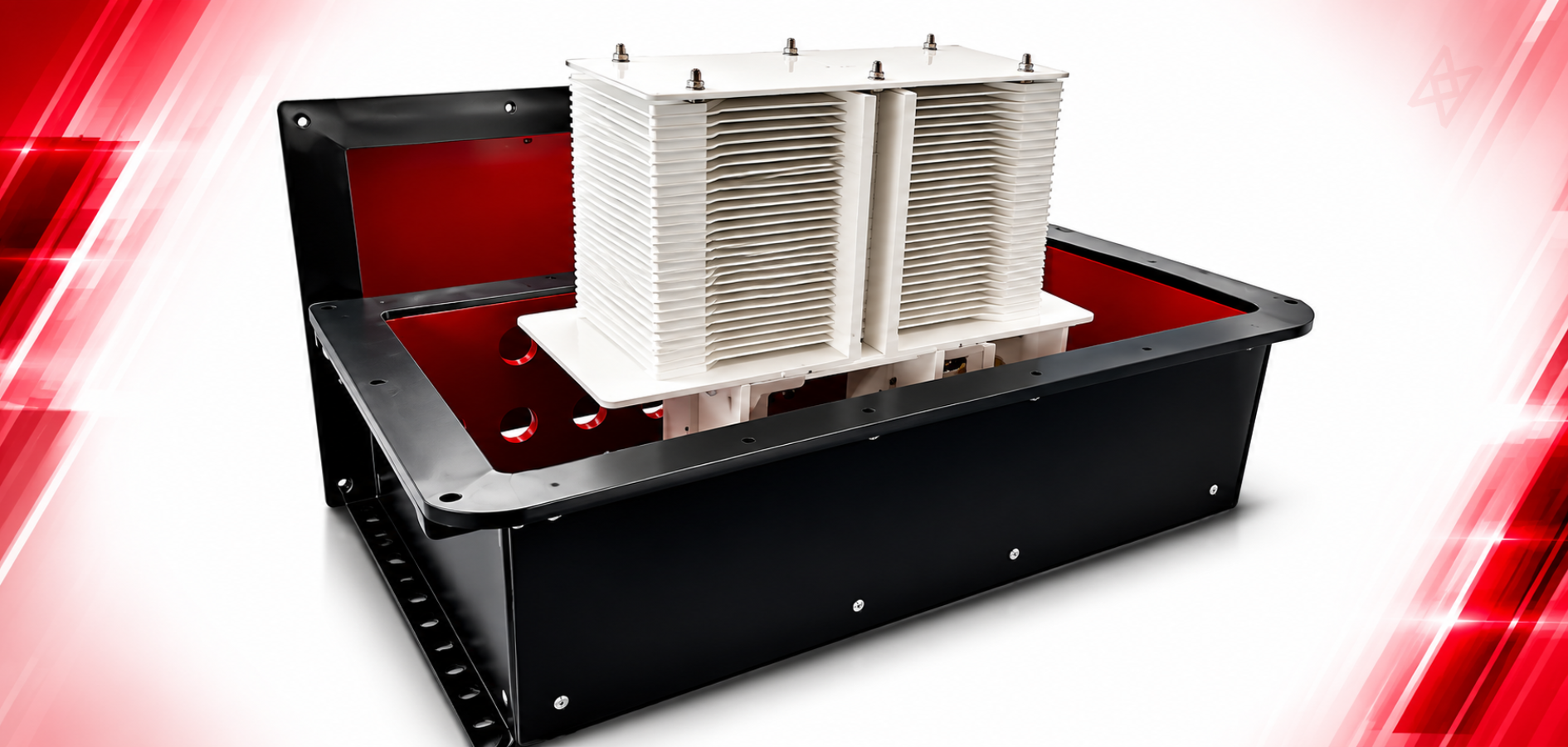

Выключатель автоматический быстродействующий вагонов метро

Быстродействующий выключатель в вагонах метрополитена (коммутационный аппарат, применяемый в тяговом электропитании, в электроподвижном составе метро - в электрооборудовании вагонов метро) — это ключевой коммутационный элемент, который используется в современных цепях электроснабжения подвижного состава метрополитена. Основное его предназначение — защита электрических цепей вагонов от замыканий и перегрузок, а также обеспечение быстрого и безопасного отключения цепей при аварийных ситуациях.

Выключатель автоматический быстродействующий обеспечивает надежную работу оборудования, предотвращая серьезные повреждения и минимизируя риск отказов, что особенно важно для обеспечения работоспособности важных элементов вагонов метрополитена.

Быстродействующий автоматический выключатель обеспечивает безопасность пассажиров.

Автоматический выключатель производится ООО "СПП КВАЗАР" и поставляется согласно ДСТУ 2773-94 (ГОСТ 9219-95).

	ОСНОВНЫЕ:
1.	Тип	Быстродействующий токоограничительный с естественным охлаждением
2.	Сфера использования	Тяговый транспорт
3.	Номинальный рабочий ток, А	1000
4.	Номинальное рабочее напряжение, В	900
5.	Номинальное напряжение изоляции, В	2300
6.	Количество кабельных вводов силовых цепей, шт.	4
7.	Номинальное напряжение цепи управления (DC), В	72
8.	Пределы напряжения цепи управления, %	от –30% до +25% номинального напряжения
9.	Тип подключения круга управления	Модуль электрического удержания
10.	Удерживаемая номинальная мощность,Вт	8
11.	Диапазон уставок расцепителя максимального тока мгновенного прямого действия, кА	0,9 – 1,8
Дополнительные технические и качественные характеристики быстродействующего автоматического выключателя:
1.	Уставка расцепителя максимального тока, А	1500
2.	Номинальная способность отключения при коротком замыкании, кА	30
3.	Наружный диаметр высоковольтных кабелей, мм	19,1 – 24,0 (М32×1,5)
4.	Степень защиты защитного корпуса	ІР55
5.	Положение при монтаже	Вертикальное
