Межвагонное высоковольтное соединение МВС – междувагонное высоковольтное соединение

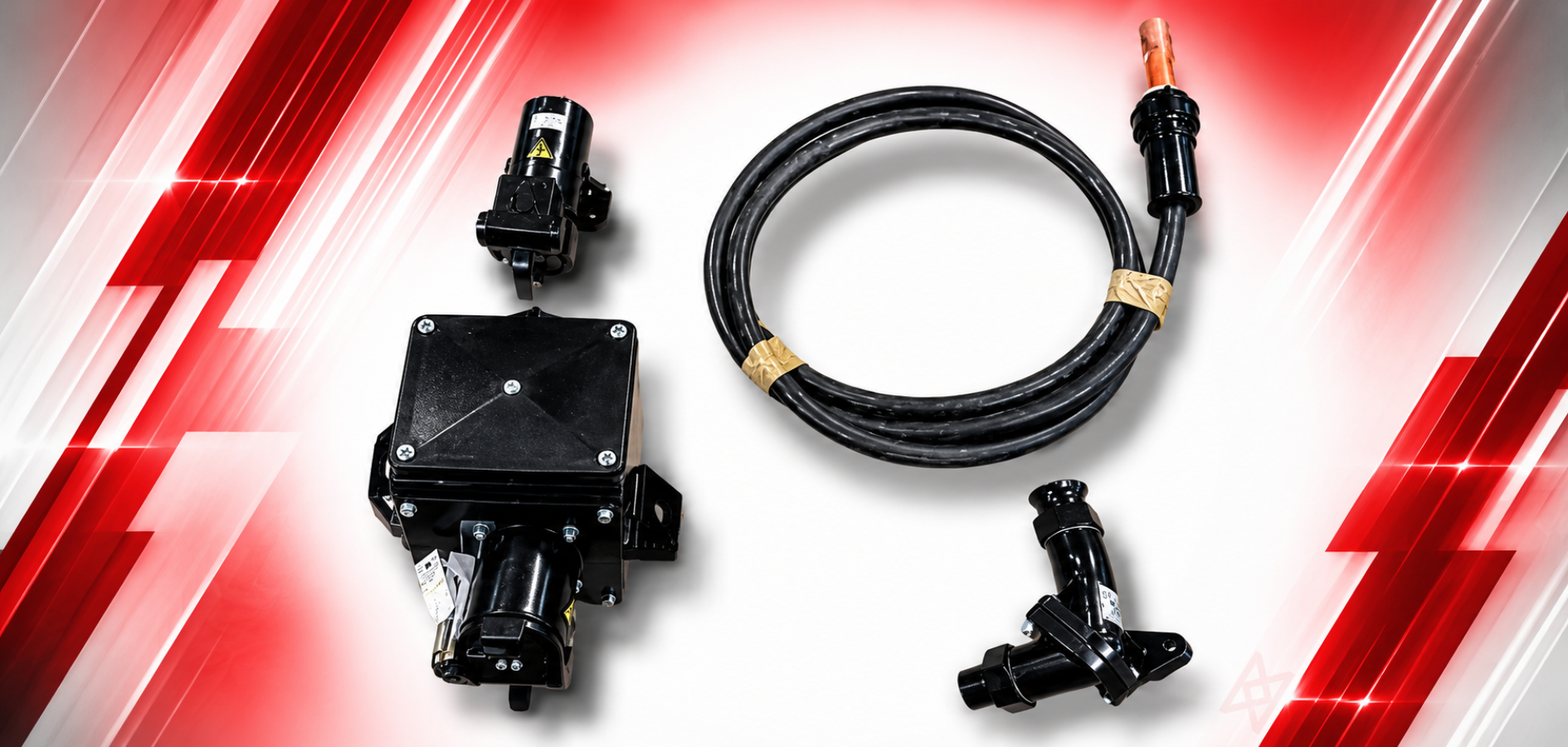

Межвагонное высоковольтное соединение МВС / МЕЖДУВАГОННОЕ ВЫСОКОВОЛЬНОЕ СОЕДИНЕНИЕ / – предназначено для снабжения вагонов железнодорожного транспорта напряжением постоянного тока до 4 кВ или напряжением переменного тока до 3,6 кВ частотой 50 Гц от электровоза.

МВС устанавливается между двумя соседними вагонами или вагоном и локомотивом.

Продукция производится по ТУ У 31.2-30219297-012:2005.

Таблица 1

Наименование параметраМВС-95МВС-185
Номинальное напряжение (В) переменное (однофазное)30003000
Номинальное напряжение (В) постоянное30003000
Максимальное допустимое напряжение (В) переменное (однофазное)36003600
Максимальное допустимое напряжение (В) постоянное40004000
Номинальный ток (А)330800
Механическая износостойкость штепсельного соединения, циклов, не менее20002000
Усилие разрыва блокировочных замков розетки соединительной и приемников холостого, Н, не мене980980
Величина начального электрического соединения штепсельного соединения, мкОм, не более88
Величина сопротивления узла заземления, мОм11
Усилие расчленения (сочленения) гнезда розетки с контрольным калибром, Н (кгс), не менее100 (10)100 (10)

Таблица 2

Наименование продукцииНомер чертежаНТД изделия
Розетка МВС-Р-95/X.X-4000/330*Р-95.434661.001ТУ У 31.2-30219297-012:2012
Штепсель с кабелем МВС-Ш-95-L**-4000/330Ш-95.434651.001ТУ У 31.2-30219297-012:2012
Штепсель с кабелем МВС-Ш-185-L**-4000/800Ш-95.434651.001ТУ У 31.2-30219297-012:2012
Приемник холостой МВС-Х-4000Х-4000.434674.001ТУ У 31.2-30219297-012:2012
Кронштейн МВС-К-95К-95.301567.001ТУ У 31.2-30219297-012:2012
