Промислова автоматика: як змінювалися системи керування від релейних шаф до інтегрованих комплексів



Сучасне виробництво працює майже непомітно для людини. Натискання однієї кнопки запускає десятки електродвигунів, автоматично відкриваються засувки, змінюються режими роботи насосів, перемикаються силові кола, а диспетчер одночасно контролює тисячі параметрів на одному екрані.

Сьогодні це здається звичним. Проте менш ніж двісті років тому будь-яка технологічна операція вимагала постійної присутності людини. Інженери вручну вмикали рубильники, контролювали обладнання та приймали рішення буквально біля кожної машини.

Усе змінилося після появи одного невеликого електротехнічного пристрою — електромагнітного реле. Саме воно вперше дозволило одному електричному сигналу автоматично керувати іншим електричним колом. З цього моменту розпочалася історія промислової автоматики — історія, яка триває й сьогодні.

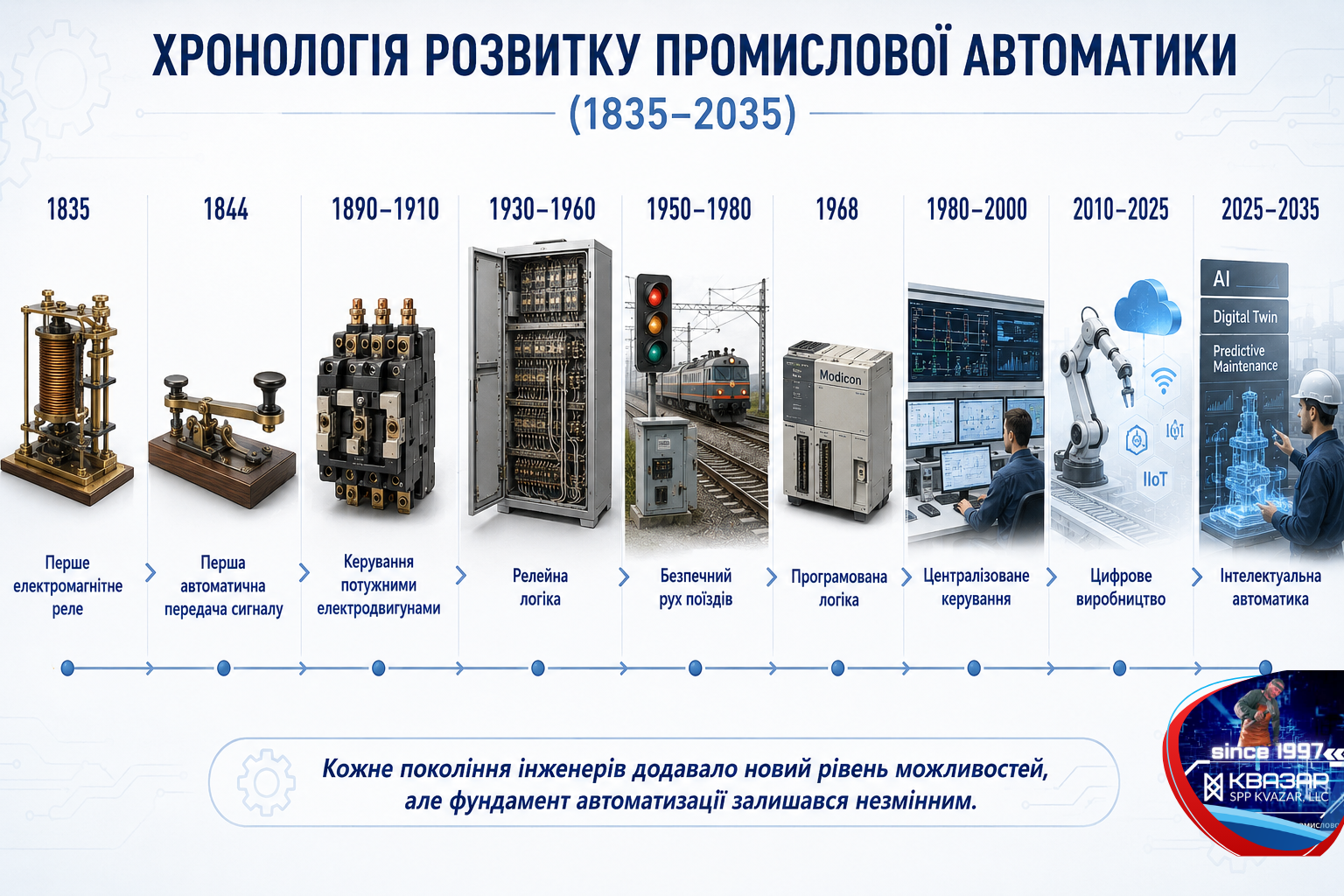

За майже два століття автоматика пройшла шлях від одного реле до складних інтегрованих комплексів, що керують електростанціями, промисловими підприємствами, залізничною інфраструктурою та метрополітеном. Проте головна ідея залишилася незмінною: зробити роботу обладнання безпечнішою, точнішою та незалежною від людського фактора.

І хоча сучасні підприємства використовують цифрові контролери, промислові мережі, хмарні технології та штучний інтелект, фізично виконують команди все ті ж перевірені часом виконавчі пристрої — реле, контактори, регулятори та інші комутаційні апарати.

Саме про цю еволюцію — від перших електромагнітних реле до сучасних інтелектуальних систем керування — і піде мова далі.

Як одне реле започаткувало нову епоху

Історія промислової автоматики почалася задовго до появи комп'ютерів, електроніки та програмного забезпечення.

У першій половині XIX століття розвиток електротехніки стримувався однією простою проблемою: слабкий електричний сигнал не міг керувати потужними пристроями. Передати інформацію на відстань було можливо, а от виконати за цією командою будь-яку дію — ще ні.

Рішення запропонував американський учений Джозеф Генрі, який створив один із перших практичних електромагнітних реле. Його принцип був геніально простим: невеликий струм вмикав електромагніт, який, у свою чергу, замикав або розмикав інше електричне коло.

На перший погляд це виглядало як незначне технічне вдосконалення. Насправді ж саме ця ідея стала основою всієї сучасної автоматики.

Невдовзі принцип електромагнітного реле використав Семюел Морзе під час створення телеграфної мережі. Вперше в історії електричний сигнал почав автоматично керувати іншим електричним колом без участі людини. Саме телеграф став першою великою системою, яка продемонструвала переваги автоматичного керування.

Так народився новий принцип: сигнал може приймати рішення.

Саме він визначив розвиток усієї світової електротехніки на наступні два століття.

З історії розвитку

Мало хто знає, що перші електромагнітні реле створювалися зовсім не для заводів чи електростанцій. Їхнім головним завданням було збільшення дальності телеграфного зв'язку. Лише згодом інженери зрозуміли, що цей самий принцип можна використовувати для автоматичного керування будь-яким електричним обладнанням.

Інженери, які змінили розвиток автоматики

Жодна технологія не виникає випадково. Промислова автоматика стала результатом роботи кількох поколінь учених та інженерів, чиї відкриття доповнювали одне одного.

Джозеф Генрі продемонстрував практичну можливість використання електромагніта для дистанційного керування електричними колами..

Семюел Морзе довів практичну ефективність автоматичного перемикання електричних сигналів.

Вернер фон Сіменс зробив величезний внесок у розвиток промислової електротехніки, електрифікації транспорту та виробництва комутаційного обладнання.

Нікола Тесла відкрив нові можливості використання змінного струму, без якого сьогодні неможливо уявити сучасні електроприводи та промислове виробництво.

Михайло Доліво-Добровольський створив трифазну систему електропостачання, що стала світовим стандартом для промисловості.

Кожен із них вирішував власну інженерну задачу. Разом вони заклали фундамент сучасних систем керування, які сьогодні забезпечують роботу промисловості, транспорту та енергетики.

Поява електромагнітного реле стала лише початком. З розвитком фабрик, електростанцій і залізничного транспорту окремих реле вже було недостатньо. Інженери зіткнулися з новою проблемою: як змусити сотні електричних пристроїв працювати як єдина система. Саме пошук відповіді на це питання привів до створення релейних шаф — першого покоління складних систем автоматичного керування.

Релейні шафи — коли автоматика навчилася «думати»

Наприкінці XIX століття електротехніка почала розвиватися надзвичайно швидко. На заводах з'являлися десятки електродвигунів, насосів, компресорів, вентиляційних установок і технологічних механізмів. Кожен із них потрібно було не лише запускати, а й захищати від перевантажень, контролювати послідовність роботи та миттєво реагувати на аварійні ситуації.

Одне реле вже не могло виконати таку кількість завдань. Інженери почали поєднувати десятки, а згодом і сотні реле в єдині системи. Так народилися релейні шафи — складні електротехнічні комплекси, які стали першим поколінням справжніх систем автоматичного керування.

Кожне реле виконувало лише одну дію: перевіряло наявність напруги, контролювало положення механізму, отримувало сигнал від кнопки чи датчика. Але разом вони створювали логічний алгоритм, який сьогодні ми назвали б програмою.

Фактично ще задовго до появи комп'ютерів інженери вже будували системи, здатні приймати послідовні логічні рішення.

Саме тому релейну автоматику нерідко називають прабатьком сучасних цифрових систем керування.

З історії розвитку

Серед інженерів середини XX століття існувала цікава професійна фраза:

«Схема думає контактами»

Це означало, що вся логіка роботи машини фактично була реалізована не програмою, а правильно з'єднаними реле, контактами та провідниками.

FAQ - Чому релейні шафи були такими великими?

Сучасний PLC-контролер легко поміщається на долоні. Проте ще 70–80 років тому система керування великим виробництвом займала цілу кімнату.

Причина була простою.

• Кожна логічна дія потребувала окремого реле.
• Кожна перевірка стану обладнання — ще одного.
• Кожне взаємне блокування — ще кількох.

Великі релейні комплекси та релейні кімнати могли містити сотні електромагнітних реле, тисячі контактів, кілометри монтажного проводу та сотні клемних з'єднань.

Будь-яка зміна алгоритму роботи вимагала фактично нового монтажу схеми. Саме тому проєктування релейних систем вважалося одним із найскладніших напрямків промислової електротехніки.



FAQ - Чому саме залізниця стала рушієм розвитку автоматики ?

Жодна інша галузь не висувала до автоматики таких високих вимог, як залізничний транспорт.

Якщо на виробництві відмова обладнання могла призвести до простою, то на залізниці навіть одна помилка ставила під загрозу безпеку руху поїздів.

Саме тому системи сигналізації, централізації та блокування (СЦБ) стали одним із найскладніших напрямків розвитку релейної автоматики.

Релейні шафи контролювали роботу світлофорів, стрілочних переводів, рейкових кіл, переїздів та інших елементів інфраструктури. Вони безперервно аналізували сотні сигналів і приймали рішення швидше, ніж це могла зробити людина.

Саме на залізниці вперше було реалізовано багато принципів, які сьогодні використовуються практично в усіх сучасних системах промислової автоматики: взаємне блокування, резервування, контроль справності, багаторівневий захист і автоматичне реагування на аварійні ситуації.

Недарма багато фахівців називають залізничну автоматику однією з найнадійніших інженерних систем, коли-небудь створених людиною.

З історії розвитку

До появи мікропроцесорної техніки саме релейні системи СЦБ забезпечували безпечний рух тисяч поїздів щодня. Надійність цих комплексів була настільки високою, що окремі релейні установки успішно працювали десятки років без зміни основної логіки.

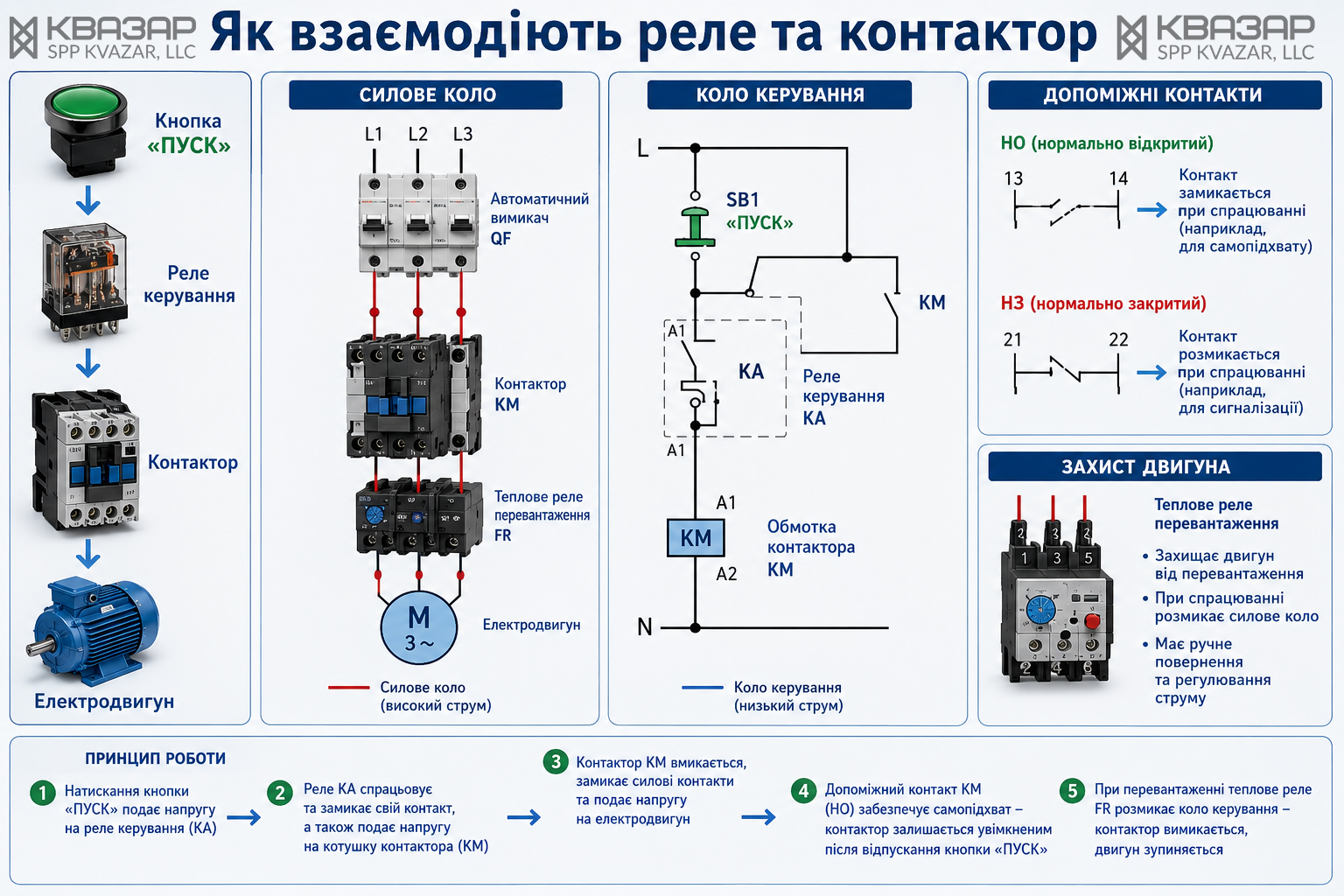

Від реле до контактора — новий рівень керування

Коли промисловість почала використовувати дедалі потужніші електродвигуни, інженери зіткнулися з новою проблемою.

Звичайне реле чудово працювало із сигналами керування, але його контактна система вже не могла безпечно комутувати великі струми.

Потрібен був новий пристрій.

Так з'явився контактор.

На відміну від реле, контактор був спеціально розроблений для багаторазового дистанційного вмикання й вимикання силових електричних кіл під навантаженням.

Саме контактори відкрили можливість автоматично керувати великими електродвигунами, компресорами, насосами, вентиляторами, конвеєрами та іншим промисловим обладнанням.

І якщо реле можна порівняти з нервовою системою автоматики, то контактор став її силовими м'язами.

Разом вони утворили класичну архітектуру промислового керування, яка успішно використовується й сьогодні.

 ______________

До кінця 1960-х років релейна автоматика досягла надзвичайної досконалості. Проте що складнішими ставали виробничі процеси, то очевидніше проявлявся головний недолік релейних систем — будь-яка зміна алгоритму вимагала фізичного втручання в електричну схему. Інженери почали шукати спосіб, який дозволив би змінювати логіку роботи без перепідключення сотень проводів. Саме це стало початком нової цифрової епохи промислової автоматики. _____________________________

Цифрова революція: коли автоматика навчилася змінюватися без викрутки

До кінця 1960-х років релейні системи практично досягли вершини свого розвитку. Вони були надзвичайно надійними, забезпечували безпечну роботу підприємств, електростанцій і залізничного транспорту, але їхня складність стрімко зростала.

Будівництво нового виробництва або навіть незначна модернізація існуючої лінії часто вимагали повного перепроєктування релейних схем. Інженерам доводилося замінювати десятки реле, перепідключати сотні проводів і повторно перевіряти всю логіку роботи обладнання.

Промисловість потребувала принципово нового рішення.

Так у 1968 році з'явився перший серійний програмований логічний контролер (PLC) — Modicon 084. Його поява стала однією з найважливіших подій в історії промислової автоматизації.

Вперше логіка роботи обладнання перестала залежати від монтажу електричних схем. Замість перепаювання контактів інженер міг змінити програму контролера.

Фактично автоматика отримала можливість навчатися новим алгоритмам без фізичної перебудови системи.

Мало хто знає, але...

Перші програмовані контролери зустріли досить стриману реакцію. Багато досвідчених інженерів були переконані, що жодна програма не може бути надійнішою за класичну релейну схему. Минуло кілька десятиліть, перш ніж PLC остаточно довели свою ефективність.

PLC не замінили реле

Іноді можна почути думку, що програмовані контролери повністю витіснили класичні електромеханічні пристрої.

Насправді це один із найпоширеніших міфів.

PLC -Programmable Logic Controller (або ПЛК українською) — це Програмований Логічний Контролер - не замінили реле й контактори — вони лише взяли на себе функцію логічного аналізу.

Контролер може обчислити алгоритм, прийняти рішення та сформувати команду, але фізично ввімкнути електродвигун, розімкнути силове коло або захистити обладнання від аварії продовжують саме виконавчі пристрої.

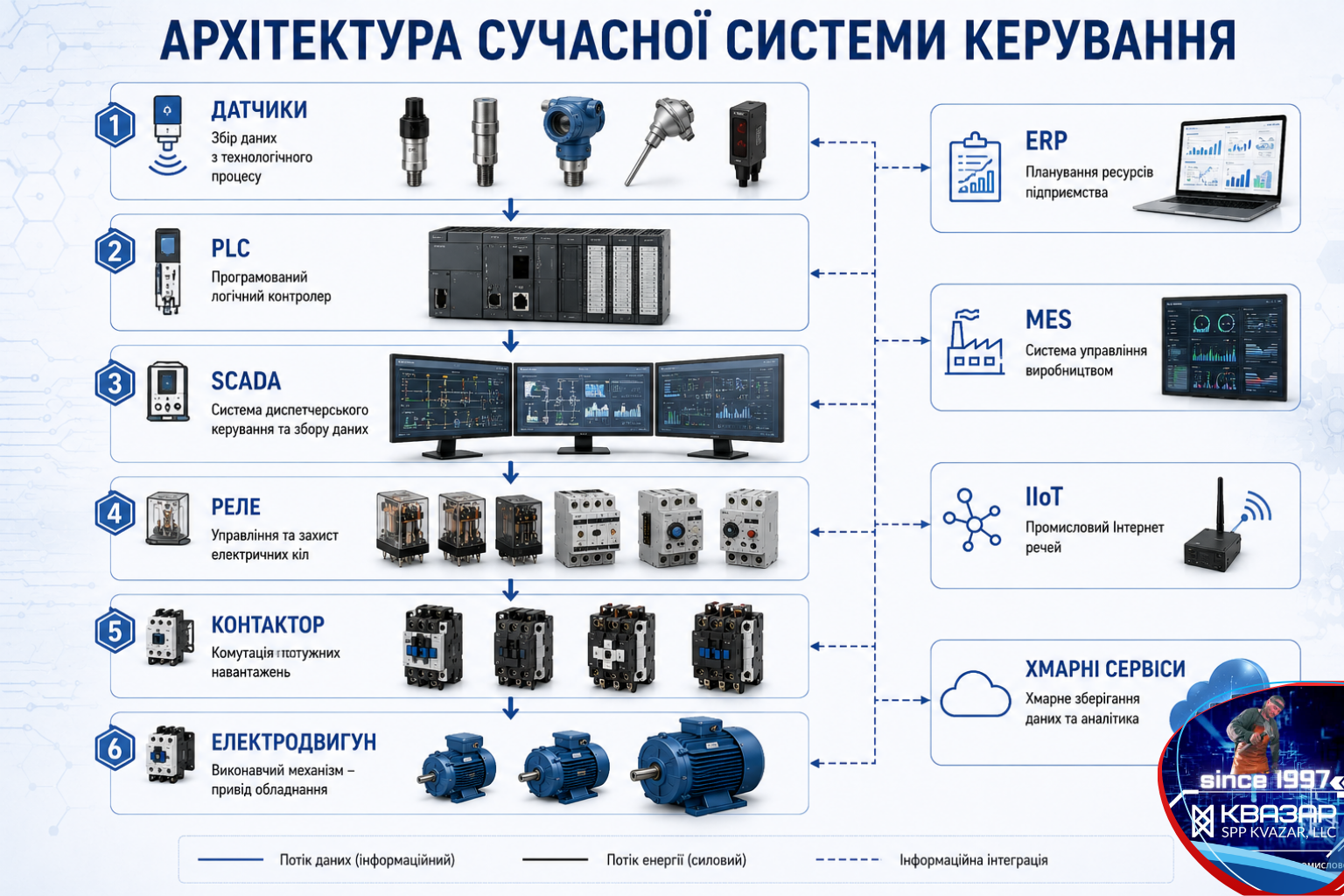

І сьогодні будь-яке сучасне підприємство працює за принципом:

датчики → контролер → реле → контактор → обладнання.

Саме тому класична електромеханіка не втратила актуальності навіть у цифрову епоху.

___________________

FAQ - Чому електромеханіка не втратила актуальності ?

Попри стрімкий розвиток цифрових технологій, сучасна промислова автоматика не відмовилася від електромеханічних пристроїв. Причина полягає у фундаментальних законах фізики. Програмне забезпечення може приймати рішення, але фізично замкнути або розімкнути силове електричне коло здатен лише виконавчий апарат. Саме тому навіть найсучасніші виробничі комплекси, дата-центри, електростанції та транспортні системи продовжують використовувати тисячі реле й контакторів.

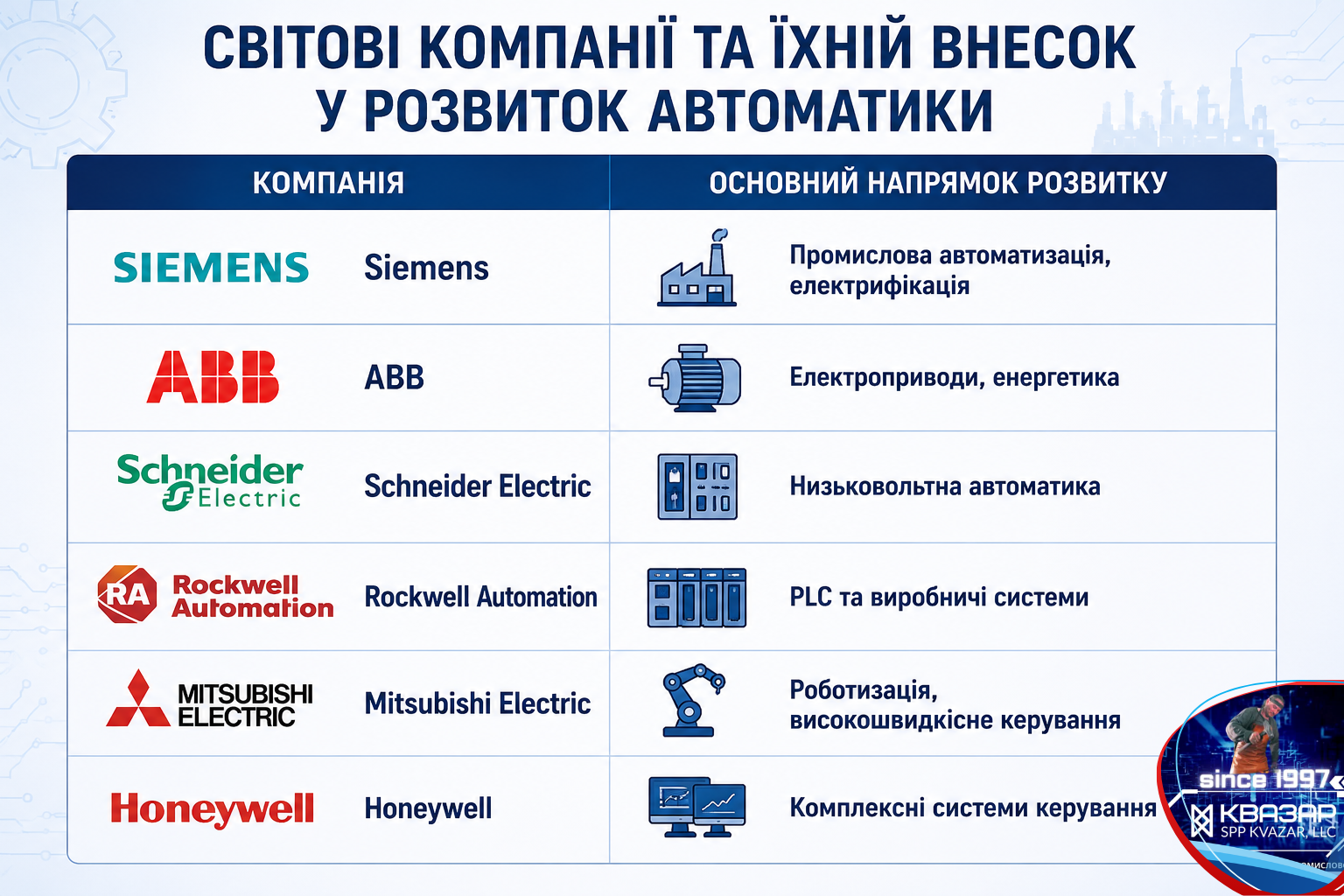

FAQ - Хто формував сучасну промислову автоматику ?

Розвиток автоматики ніколи не був результатом роботи однієї компанії чи одного винаходу. Протягом десятиліть провідні світові виробники розвивали різні напрями, які сьогодні стали невід'ємною частиною сучасних систем керування.

Siemens зробила вагомий внесок у розвиток промислової електротехніки, електрифікації транспорту та програмованих систем керування.

ABB стала одним із лідерів у сфері електроприводів, силової електроніки та автоматизації енергетичних комплексів.

Schneider Electric суттєво вплинула на розвиток низьковольтної автоматики, систем електроживлення та цифрового керування будівлями.

Rockwell Automation стала одним із піонерів розвитку PLC і сучасних виробничих систем автоматизації.

Mitsubishi Electric активно розвивала високошвидкісні промислові контролери, робототехніку та автоматизацію виробничих ліній.

Honeywell зробила значний внесок у створення комплексних систем керування технологічними процесами для великих промислових підприємств.

Кожна з цих компаній зробила власний внесок у розвиток галузі, але всі вони спиралися на одну незмінну основу — надійні комутаційні пристрої, без яких автоматичне керування було б неможливим.

Попри стрімкий розвиток цифрових технологій, жодна сучасна система керування не працює лише завдяки програмному забезпеченню. Будь-який алгоритм зрештою має виконати фізичну дію — замкнути контакт, увімкнути двигун, переключити силове коло або стабілізувати параметри роботи обладнання. Саме тому реле, контактори та регулятори залишаються невід'ємною частиною сучасної автоматики.

Сьогодні їх розвиток продовжують підприємства, які поєднують багаторічний інженерний досвід із сучасними виробничими технологіями. Одним із таких українських виробників є СВП КВАЗАР, який розробляє, виробляє та вдосконалює електротехнічну продукцію для промисловості, залізничного транспорту, метрополітену й енергетики.

Сучасна автоматика починається з надійних компонентів

Якою б складною не була сучасна система керування — від невеликого виробничого верстата до диспетчерського комплексу метрополітену — її робота завжди завершується дією конкретного виконавчого пристрою.

Програмований контролер аналізує інформацію.

SCADA-система відображає її оператору.

Штучний інтелект може запропонувати оптимальний алгоритм роботи.

Але команду увімкнути, вимкнути, захистити, перемкнути або заблокувати виконує саме комутаційний апарат.

Саме тому навіть найсучасніші цифрові комплекси неможливо уявити без реле, контакторів, регуляторів та інших електротехнічних компонентів.

Саме ці вироби є одним з пріоритетів виробничої програми СВП КВАЗАР.

Реле — перший крок будь-якого рішення

Історія реле розпочалася майже двісті років тому, але принцип його роботи залишається актуальним і сьогодні.

Реле — це комутаційний пристрій, призначений для автоматичного замикання або розмикання електричних кіл при зміні заданих електричних, механічних, акустичних, оптичних чи інших параметрів.

Сучасна класифікація реле охоплює десятки різновидів.

Їх поділяють:

• за фізичним принципом спрацювання;
• за контрольованою величиною (струм, напруга, частота, опір, тиск, температура, швидкість тощо);
• за призначенням (керування, сигналізація, контроль або аварійний захист).

Проте в більшості промислових систем і сьогодні основним виконавчим елементом залишаються електромеханічні реле, які поєднують простоту конструкції, високу надійність і тривалий ресурс роботи.

Саме такі рішення багато років розробляє та виробляє СВП КВАЗАР.

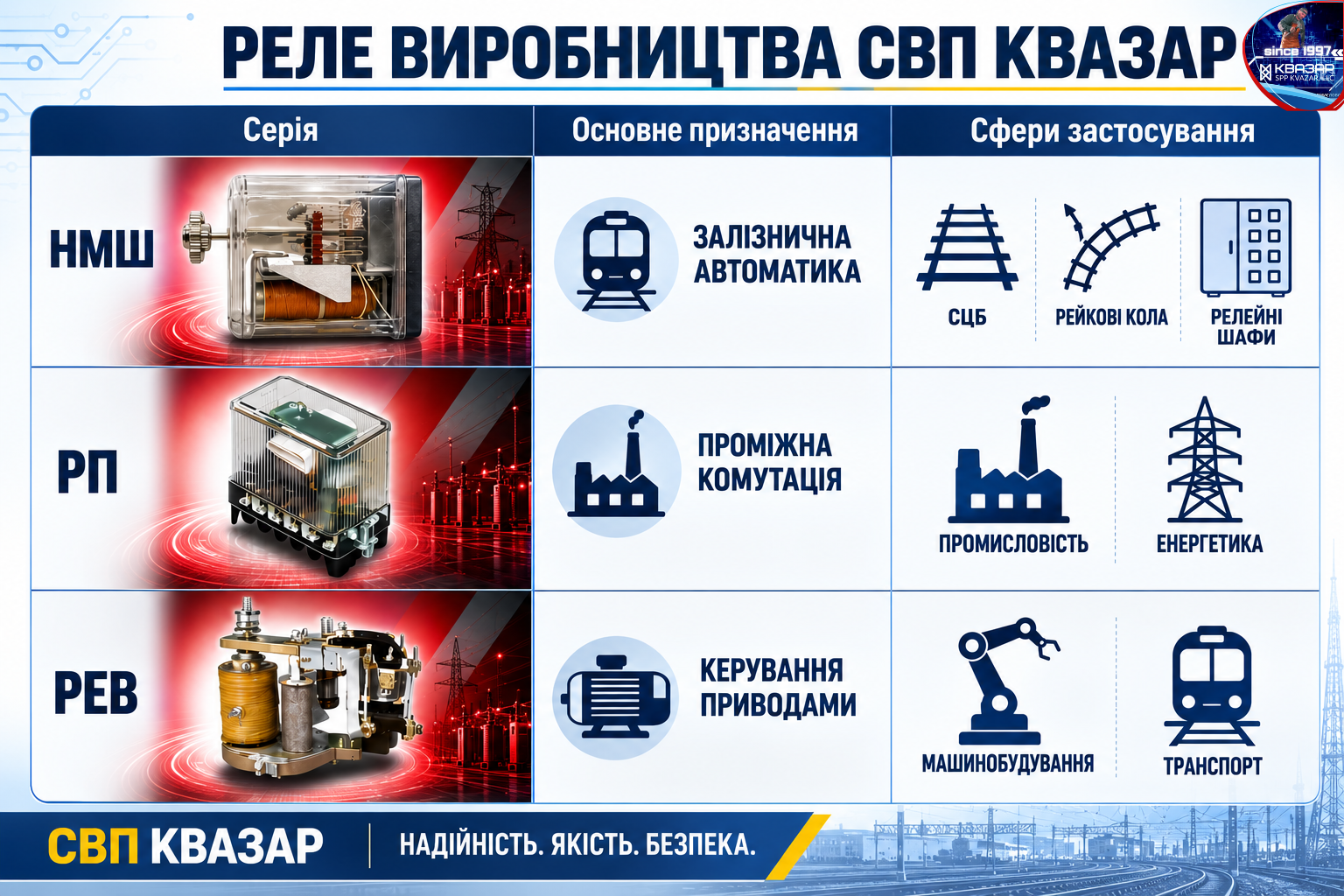

Реле НМШ

Одними з найвідоміших виробів підприємства є електромагнітні реле серії НМШ СВП КВАЗАР, які широко застосовуються в системах сигналізації, централізації та блокування (СЦБ).

Вони контролюють стан рейкових кіл, забезпечують взаємне блокування обладнання, формують команди керування світлофорами та допомагають підтримувати безпечний рух поїздів.

Саме від надійності таких реле часто залежить стабільна робота всієї залізничної автоматики.

Реле РП

Проміжні реле серії РП використовуються для побудови логічних схем керування, підсилення керуючих сигналів і комутації допоміжних електричних кіл.

Їх застосовують у промисловому обладнанні, електрощитовому устаткуванні, транспортній інфраструктурі та багатьох інших автоматизованих системах.

Реле РЕВ

Реле серії РЕВ призначені для керування електроприводами.

Вони забезпечують надійне перемикання команд у системах керування електродвигунами, підйомними механізмами, технологічним обладнанням та іншими промисловими установками.

З історії розвитку

Майже всі сучасні системи автоматичного керування, незалежно від їхньої складності, містять хоча б одне реле. Змінюються контролери, програмне забезпечення й мережеві технології, але необхідність надійної фізичної комутації електричних кіл залишається незмінною.

Контактори — силова основа промислової автоматики

Якщо реле можна порівняти з нервовою системою автоматики, то контактори виконують роль її силових м'язів.

Саме вони забезпечують дистанційне багаторазове вмикання та вимикання силових електричних кіл під навантаженням.

Від роботи контактора залежить запуск електродвигунів, компресорів, насосів, вентиляційних установок, тягового обладнання та багатьох інших механізмів.

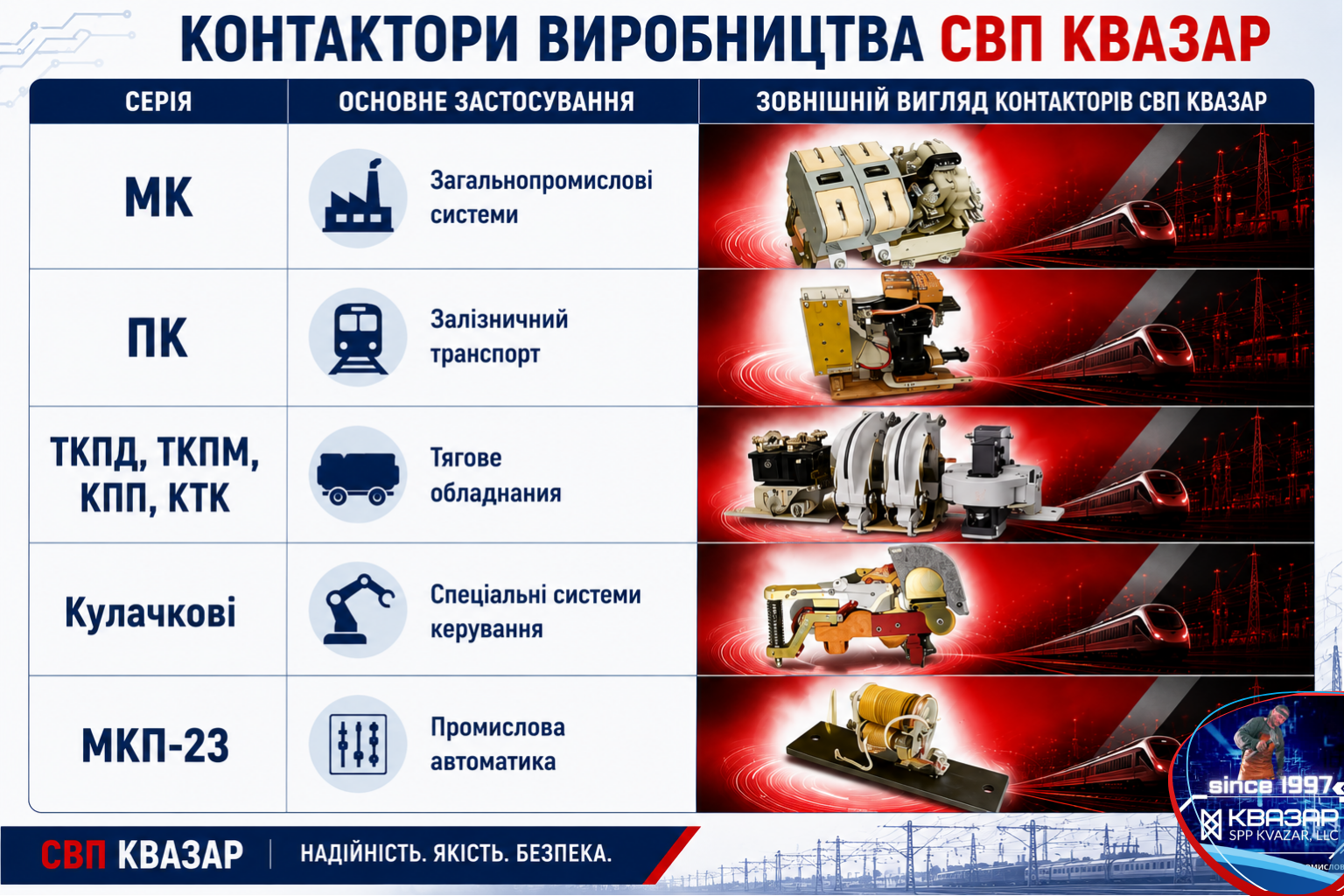

Протягом багатьох років СВП КВАЗАР виробляє контактори для промисловості, залізничного транспорту, міського електротранспорту та спеціального обладнання.

До виробничої програми входять:

Контактори серії МК

Промислові електромагнітні контактори загального призначення для керування силовими електричними колами.

Контактори серії ПК

Електропневматичні контактори, які широко застосовуються на залізничному транспорті та в системах електричної тяги.

Тягові контактори

Серії ТКПД, ТКПМ, КПП та КТК призначені для роботи у відповідальних силових колах електричного рухомого складу.

Їх конструкція забезпечує високу комутаційну здатність і надійну роботу в умовах значних механічних навантажень та вібрацій.

Кулачкові контактори

Використовуються у спеціалізованих системах керування, де необхідне складне перемикання електричних кіл.

Контактори МКП-23

Електромагнітні промислові контактори серії МКП-23 застосовуються у виробничому обладнанні та системах автоматичного керування різного призначення.

Регулятори — стабільність роботи систем

Не менш важливою складовою сучасної автоматики є регулятори.

Саме вони забезпечують підтримання необхідних параметрів роботи обладнання незалежно від змін зовнішніх умов.

До номенклатури СВП КВАЗАР входять:

• регулятори тиску серії АК-11;
• регулятор напруги серії РРТ-32.

Їх застосування дозволяє автоматично підтримувати необхідні технологічні параметри, підвищувати стабільність роботи обладнання та збільшувати ресурс експлуатації промислових систем.

Підприємство поєднує класичні принципи електромеханіки із сучасними виробничими технологіями, розвиваючи конструкції виробів відповідно до вимог сучасної промисловості, транспортної інфраструктури та енергетики.

Модернізація замість заміни: інженерний підхід СВП КВАЗАР

Промислова автоматика розвивається безперервно, але це не означає, що кожне підприємство повинно повністю замінювати існуюче обладнання при появі нових технологій.

Для критично важливої інфраструктури — залізничного транспорту, метрополітену, енергетики чи великого промислового виробництва — повна модернізація часто пов'язана зі значними фінансовими витратами, тривалими простоями та необхідністю перепроєктування вже працюючих систем.

Саме тому дедалі більшого значення набуває інженерна модернізація — коли нові технічні рішення інтегруються в існуючу систему без зміни її архітектури.

Саме за таким принципом працює СВП КВАЗАР, розробляючи сучасні електротехнічні рішення для модернізації транспортної інфраструктури України.

Практичний приклад — модернізація вагонів метрополітену

Одним із таких прикладів стала розробка нового блоку керування (БКВВ), призначеного для роботи зі швидкодіючим автоматичним вимикачем вагонів метрополітену (ВА 41-39).

Під час експлуатації рухомого складу виникла проблема: штатні блоки керування морально застаріли, їх ремонт став економічно недоцільним, а окремі комплектуючі більше не випускалися.

Повна заміна системи вимагала б значних конструктивних змін вагона.

Інженери СВП КВАЗАР обрали інший шлях.

Було розроблено сучасний блок (БКВВ), який встановлюється замість штатного виробу без зміни електричної схеми вагона.

Такий підхід дозволив значно спростити модернізацію рухомого складу, скоротити час ремонту та продовжити термін експлуатації вагонів без масштабної реконструкції.

Саме такі інженерні рішення сьогодні дедалі частіше стають основою оновлення транспортної інфраструктури.

Такий підхід дозволяє експлуатуючим підприємствам модернізувати парк вагонів поетапно, без виведення значної кількості рухомого складу з експлуатації.

Швидкодіючий автоматичний вимикач — коли рахунок іде на мілісекунди

Одним із найвідповідальніших елементів тягового електрообладнання вагонів метрополітену є швидкодіючий автоматичний вимикач.

Його головне завдання — за долі секунди відключити силове коло у випадку короткого замикання, перевантаження або виникнення аварійного режиму.

Саме швидкість спрацювання визначає, чи вдасться запобігти пошкодженню дорогого електрообладнання та уникнути розвитку аварії.

Швидкодіючий автоматичний вимикач забезпечує захист:

• тягових електродвигунів;
• силових електричних кіл;
• кабельних мереж;
• перетворювачів;
• електрообладнання вагона.

Насамперед він забезпечує безпеку пасажирів, стабільну роботу рухомого складу та високу експлуатаційну надійність.

Швидкодіючі автоматичні вимикачі виробництва СВП КВАЗАР призначені для застосування в електрообладнанні вагонів метрополітену. Вимоги до конкретного виконання та постачання визначаються чинною конструкторською, технічною і договірною документацією.

_____________________

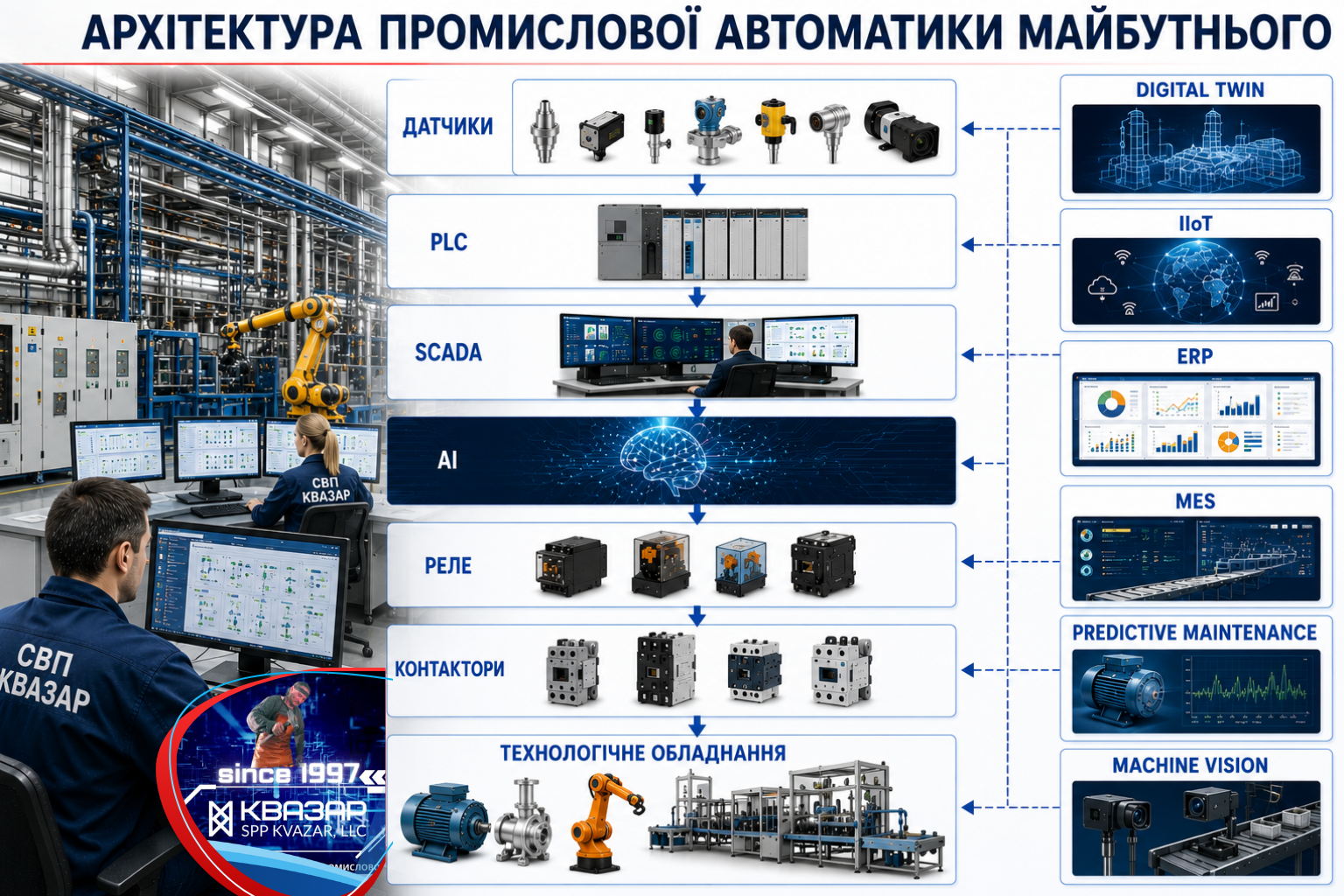

Наступний етап розвитку — інтелектуальна автоматика

Протягом майже двох століть промислова автоматика навчилася автоматично керувати машинами.

Наступний крок — навчитися аналізувати власну роботу.

Саме це сьогодні відбувається завдяки розвитку цифрових технологій.

Сучасні системи вже здатні:

• прогнозувати можливі несправності;
• аналізувати тисячі параметрів одночасно;
• оптимізувати енергоспоживання;
• попереджати про майбутні відмови обладнання;
• допомагати оператору приймати правильні рішення.

У промисловості активно розвиваються:

• Industrial Internet of Things (IIoT);
• Digital Twin (цифрові двійники);
• Machine Vision (машинний зір);
• Predictive Maintenance (прогнозне технічне обслуговування);
• Штучний Інтелект (ШІ)

Водночас важливо розуміти: штучний інтелект не замінює промислову автоматику.

Він лише допомагає їй працювати ефективніше.

Штучний інтелект уже сьогодні допомагає інженерам прогнозувати несправності та оптимізувати виробництво. Проте він не замінює класичну автоматику. Як і сто років тому, останнє рішення виконує реальний електротехнічний апарат — реле, контактор або інший виконавчий пристрій. Саме тому розвиток цифрових технологій не скасовує електромеханіку, а відкриває для неї новий етап розвитку.

Мало хто знає, але...

Практично всі сучасні дата-центри, атомні електростанції, аеропорти, метрополітени та великі виробничі комплекси, незважаючи на використання найсучасніших цифрових технологій, і сьогодні містять тисячі реле та контакторів.

Закони фізики не змінилися.

Змінилися лише способи керування ними.

___________________________

Історія промислової автоматики — це насамперед історія інженерної думки.

Від першого електромагнітного реле Джозефа Генрі до сучасних інтегрованих систем керування минуло майже двісті років. За цей час людство навчилося автоматично керувати складними виробничими процесами, забезпечувати безпечний рух поїздів, роботу електростанцій, метрополітену та промислових підприємств.

Змінювалися технології, з'явилися програмовані контролери, цифрові мережі, штучний інтелект і хмарні сервіси. Проте основа будь-якої автоматизованої системи залишилася незмінною — надійні реле, контактори, регулятори та інші комутаційні пристрої, які перетворюють цифрові команди на реальні дії.

СВП КВАЗАР продовжує цю історію, поєднуючи багаторічний досвід виробництва електротехнічної продукції з сучасними інженерними рішеннями. Підприємство не лише виготовляє широкий спектр компонентів для промислової автоматики, а й бере участь у модернізації транспортної інфраструктури, створюючи рішення, що відповідають сучасним вимогам безпеки, надійності та ефективності.

Майже два століття тому невелике електромагнітне реле стало початком нової технічної епохи. Сьогодні промислова автоматика керує заводами, електростанціями, метрополітеном, залізницею та критично важливою інфраструктурою. Завтра вона стане ще інтелектуальнішою. Проте незмінним залишиться головне — прагнення інженерів створювати надійні рішення, яким можна довірити найвідповідальніші процеси. Саме цей шлях розвитку продовжує СВП КВАЗАР, створюючи сучасну електротехнічну продукцію для промисловості, транспорту та енергетики України.

СВП КВАЗАР розвиває електротехнічні рішення, які поєднують багаторічний інженерний досвід із сучасними технологіями промислової автоматизації.

Україна, Київ - 2026
