Елементи систем керування електроприводами: від комутації до захисту

Електроприводи стали основою сучасної промисловості. Вони забезпечують роботу металорізальних верстатів, насосних станцій, компресорних установок, конвеєрних систем, кранового обладнання, транспортної інфраструктури, вентиляційних комплексів та тисяч інших механізмів. Проте сам електродвигун є лише виконавчим механізмом. Його ефективність, точність і безпечність визначаються системою керування, яка координує роботу всіх електротехнічних компонентів.

Сучасна система керування електроприводом — це багаторівневий комплекс взаємопов'язаних елементів. Вона приймає команди оператора або автоматизованої системи, аналізує інформацію від датчиків, здійснює комутацію силових кіл, підтримує необхідні режими роботи та забезпечує захист обладнання від аварійних ситуацій. Саме взаємодія цих функцій дозволяє досягти високої точності, надійності та безперервності виробничих процесів.

Попри стрімкий розвиток цифрових технологій, архітектура більшості промислових систем керування залишається незмінною вже багато десятиліть. Контролери, перетворювачі частоти та сучасне програмне забезпечення не замінюють електромеханічні компоненти, а працюють разом із ними, виконуючи різні функції в межах єдиної системи.

Саме тому контактори, реле, регулятори, датчики та пристрої захисту залишаються невід'ємними елементами сучасної автоматики незалежно від рівня цифровізації підприємства.

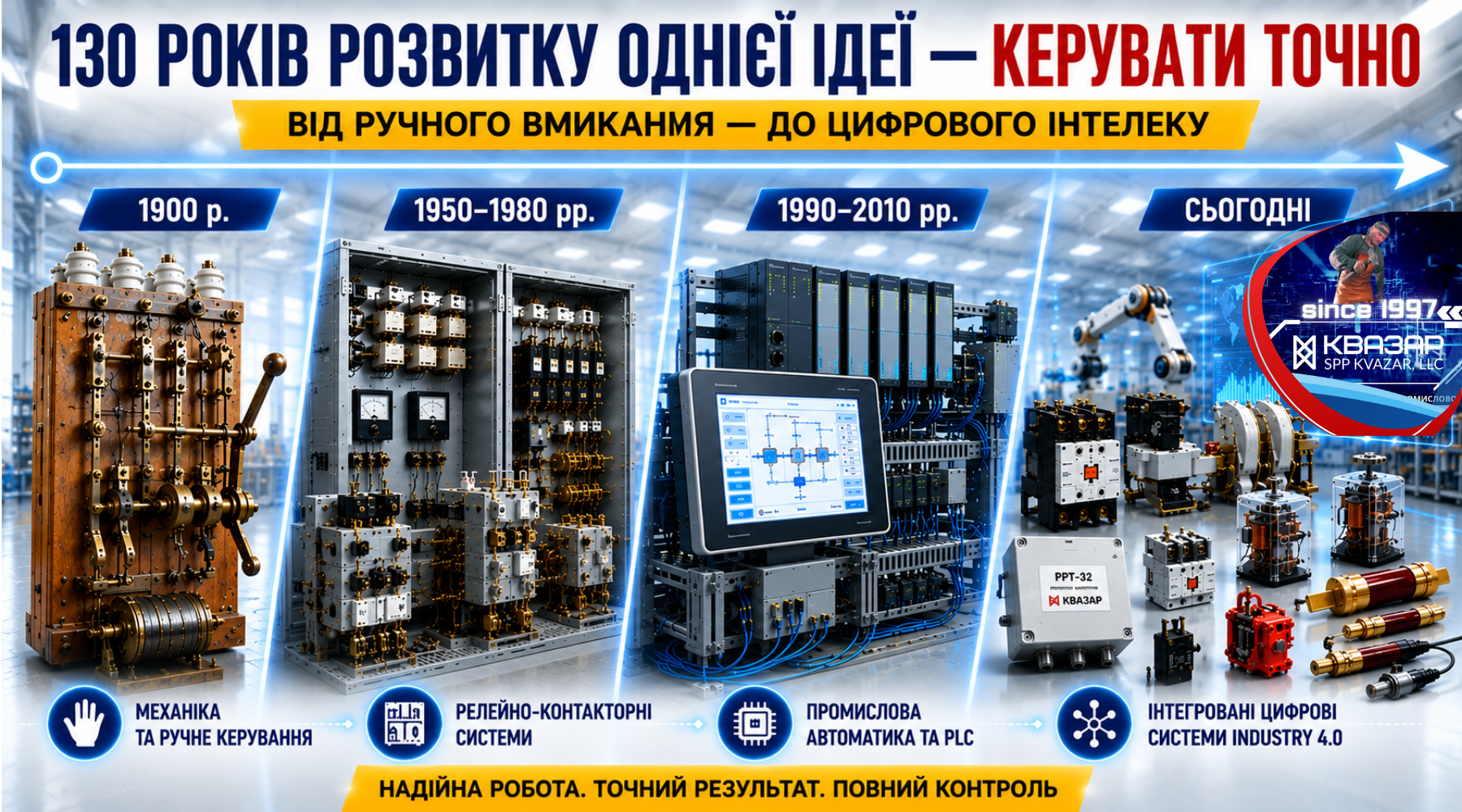

Від релейної автоматики до цифрових систем

Історія розвитку систем керування електроприводами нерозривно пов'язана з розвитком самої електротехніки. Наприкінці XIX століття, коли промислові підприємства почали масово переходити від парових машин до електричних приводів, виникла потреба не лише передавати електроенергію до двигуна, а й ефективно керувати його роботою.

Перші системи були надзвичайно простими. Запуск і зупинка двигунів здійснювалися вручну за допомогою рубильників та механічних вимикачів. Із зростанням потужності обладнання та складності виробничих процесів такий підхід перестав відповідати вимогам безпеки й продуктивності. Саме тоді почалося широке впровадження електромагнітних контакторів і реле, які дозволили автоматизувати комутацію силових кіл та реалізувати перші алгоритми автоматичного керування.

У першій половині XX століття релейно-контакторні схеми стали стандартом промислової автоматики. Логіка роботи формувалася електричними з'єднаннями між десятками або навіть сотнями комутаційних апаратів. Такі системи відзначалися високою надійністю, ремонтопридатністю та здатністю працювати в умовах підвищеної запиленості, вібрацій і перепадів температур.

Наприкінці 1960-х років розвиток електроніки привів до появи програмованих логічних контролерів (PLC), які суттєво розширили можливості автоматизації. Замість фізичної зміни електричних схем інженери отримали можливість змінювати алгоритми роботи програмними засобами. Проте навіть сучасні PLC не виконують силову комутацію самостійно. Для цього вони й сьогодні використовують контактори, реле, датчики та пристрої захисту.

Саме тому сучасна система керування електроприводом є поєднанням цифрових технологій та перевірених електромеханічних компонентів, які разом забезпечують безпечну, точну та безперервну роботу обладнання.

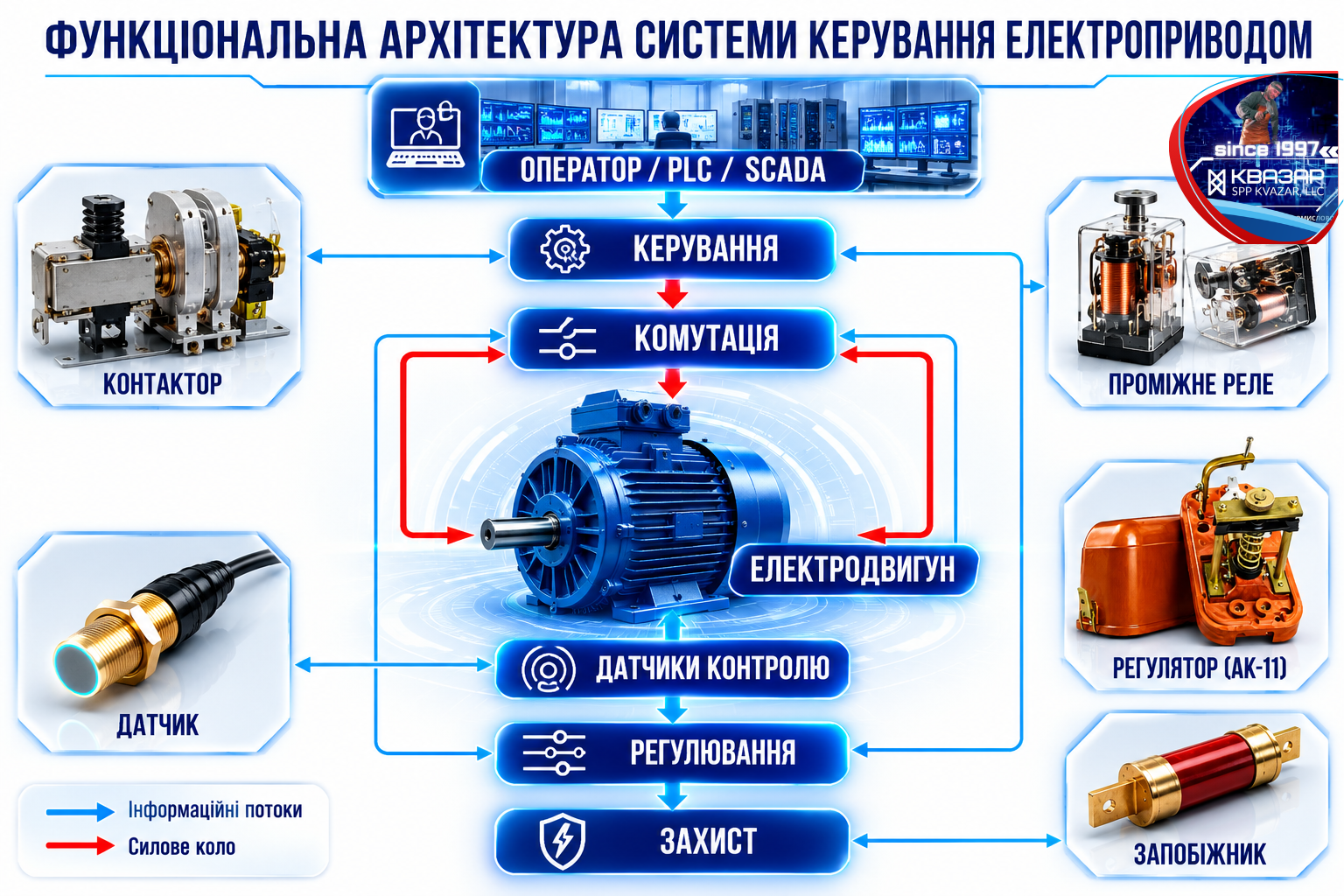

Архітектура сучасної системи керування електроприводом

Незалежно від галузі застосування, потужності електродвигуна чи виробника обладнання, сучасна система керування будується за єдиним інженерним принципом. Вона являє собою комплекс взаємопов'язаних функціональних елементів, кожен із яких виконує чітко визначене завдання. Втрата або некоректна робота хоча б одного з них неминуче впливає на надійність усієї системи.

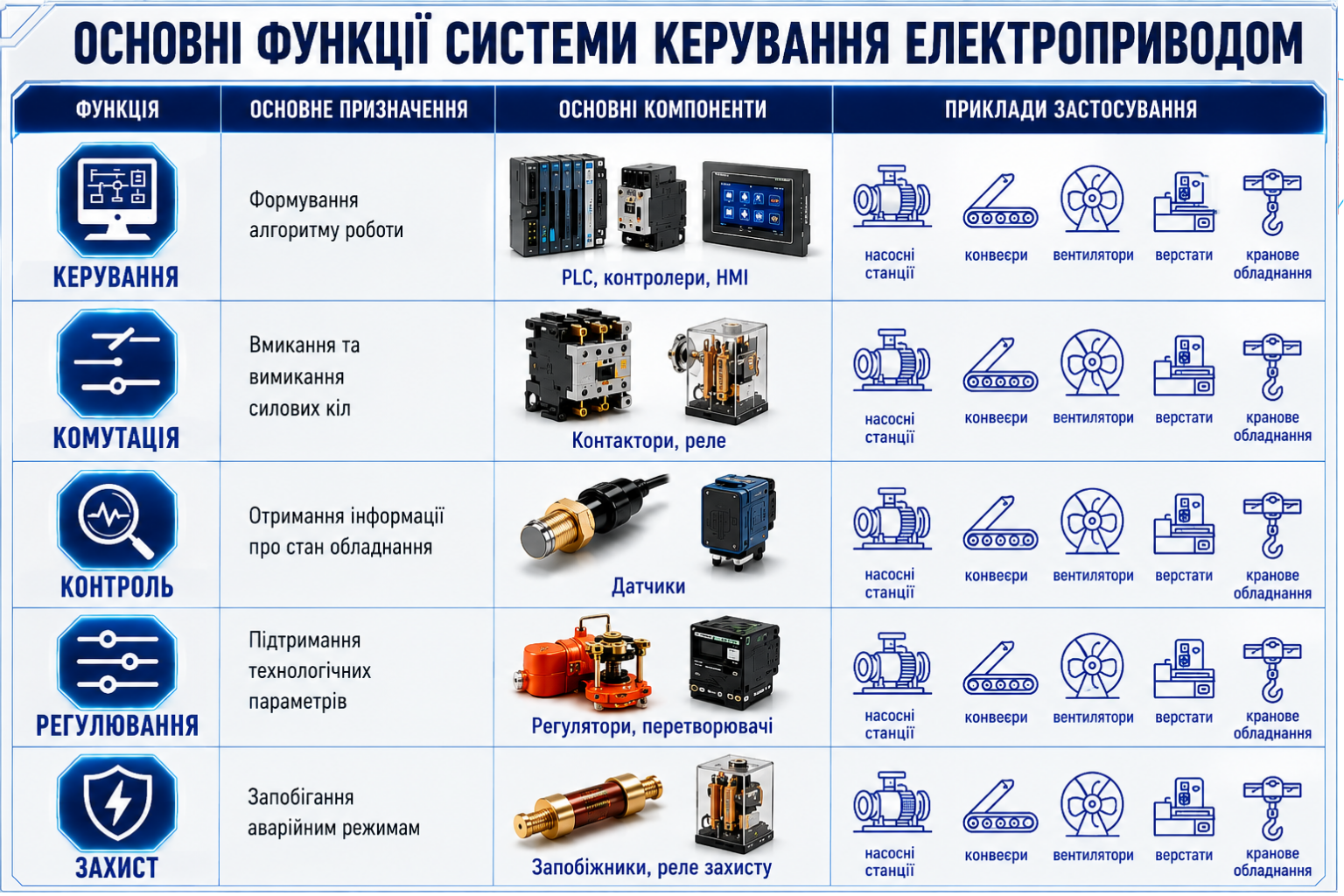

П’ять функціональних рівнів системи керування

 Умовно архітектуру можна розділити на п'ять основних функціональних рівнів:

1. Керування — формування алгоритму роботи.
2. Комутація — передавання команд до силових кіл.
3. Контроль — отримання інформації про стан обладнання.
4. Регулювання — підтримання необхідних технологічних параметрів.
5. Захист — локалізація аварійних режимів та запобігання пошкодженню обладнання.

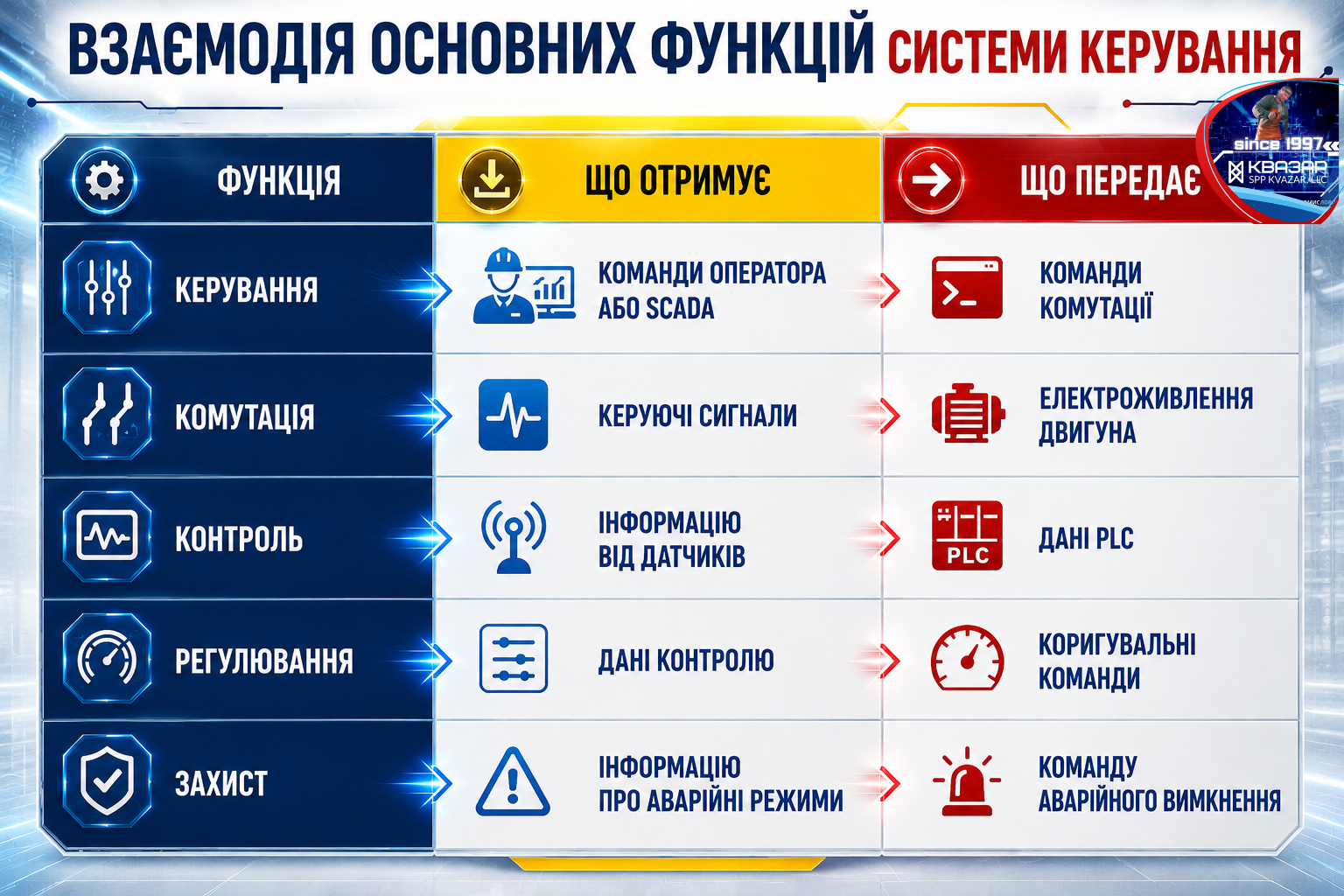

Ці функції працюють не послідовно, а одночасно. Контролер постійно аналізує інформацію від датчиків, формує керуючі команди, контактори виконують необхідні перемикання, регулятори підтримують задані режими роботи, а система захисту безперервно контролює допустимі межі струму, напруги, температури та інших параметрів.

Саме така багаторівнева взаємодія забезпечує високу надійність сучасних електроприводів незалежно від їх призначення — від вентилятора невеликої потужності до багатотонного мостового крана чи автоматизованої виробничої лінії.

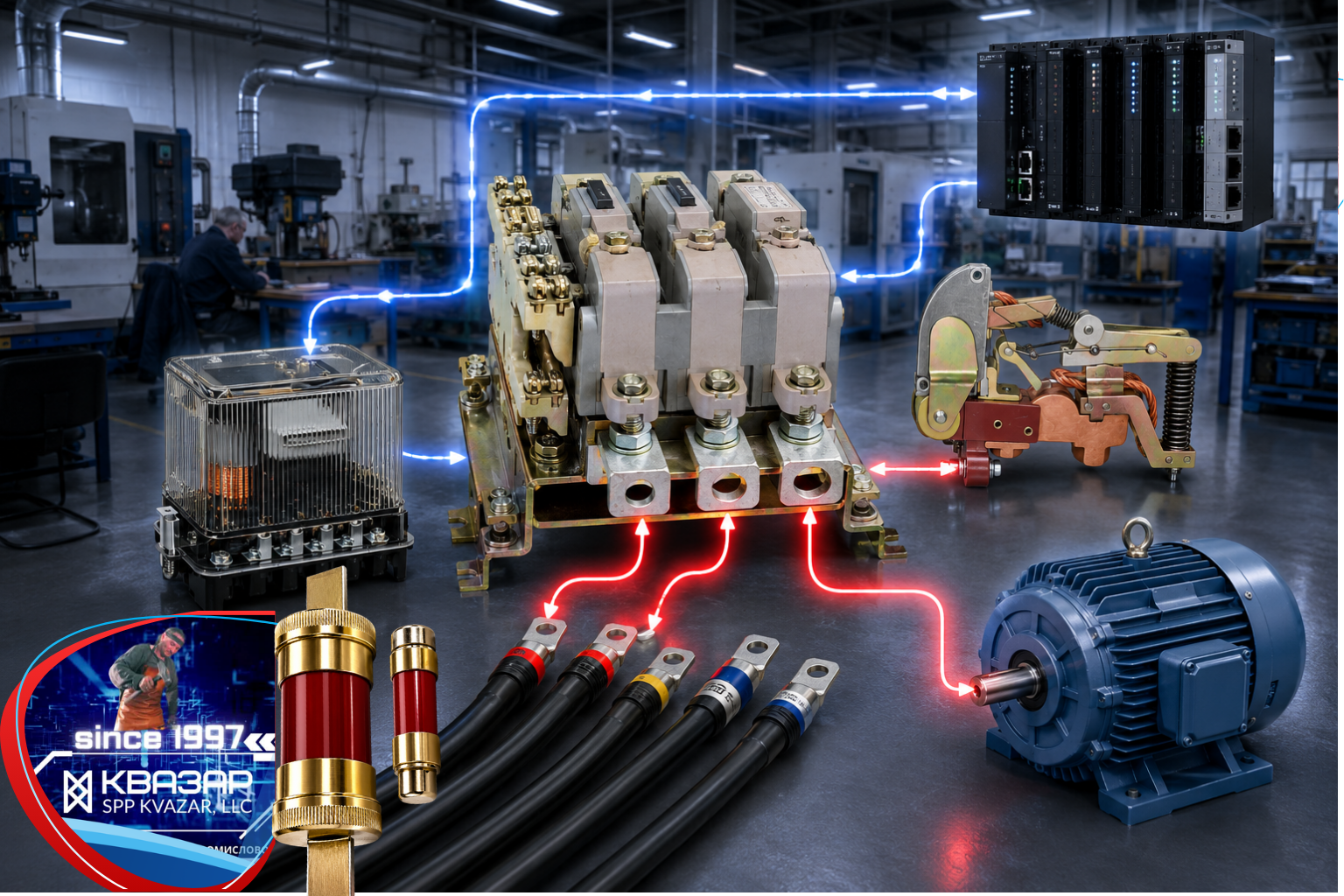

 Комутація — фізичне виконання команд керування

Після того як система сформувала команду, її необхідно реалізувати фізично. Саме цю функцію виконує комутаційне обладнання. Воно забезпечує замикання та розмикання силових електричних кіл, керує подачею живлення до електродвигуна, здійснює реверсування, перемикання режимів роботи та взаємодію між окремими вузлами автоматизованої системи.

Найпоширенішими комутаційними апаратами залишаються електромагнітні контактори. Вони поєднують високу комутаційну здатність, довговічність і можливість дистанційного керування. Контактори широко застосовуються в електроприводах насосів, компресорів, верстатів, транспортних механізмів, вентиляційних установок та іншого промислового обладнання.

У тих випадках, коли необхідно реалізувати спеціальні алгоритми перемикань або забезпечити механічну фіксацію положень, використовуються кулачкові контактори. Завдяки особливій конструкції вони дозволяють виконувати складні комутаційні операції та застосовуються у спеціалізованому обладнанні, транспортних системах і промисловій автоматиці.

Не менш важливу роль виконують проміжні реле. Вони працюють із колами керування, забезпечують передачу команд між контролером і виконавчими механізмами, реалізують логічні взаємозв'язки, дублювання сигналів та гальванічне розділення окремих електричних кіл. Саме проміжні реле багато десятиліть залишаються одним із базових елементів систем автоматизації.

На сучасних підприємствах контактори та промислові реле не конкурують із цифровими контролерами, а працюють разом із ними. Контролер визначає логіку роботи, тоді як комутаційні апарати безпосередньо виконують необхідні перемикання силових і допоміжних кіл.

Для побудови таких систем використовуються різні типи контактної апаратури. Зокрема, у промислових рішеннях СВП КВАЗАР застосовуються електромагнітні контактори, кулачкові контактори та проміжні реле, призначені для роботи в системах автоматизації, транспортній техніці, енергетичному обладнанні та промислових електроприводах.

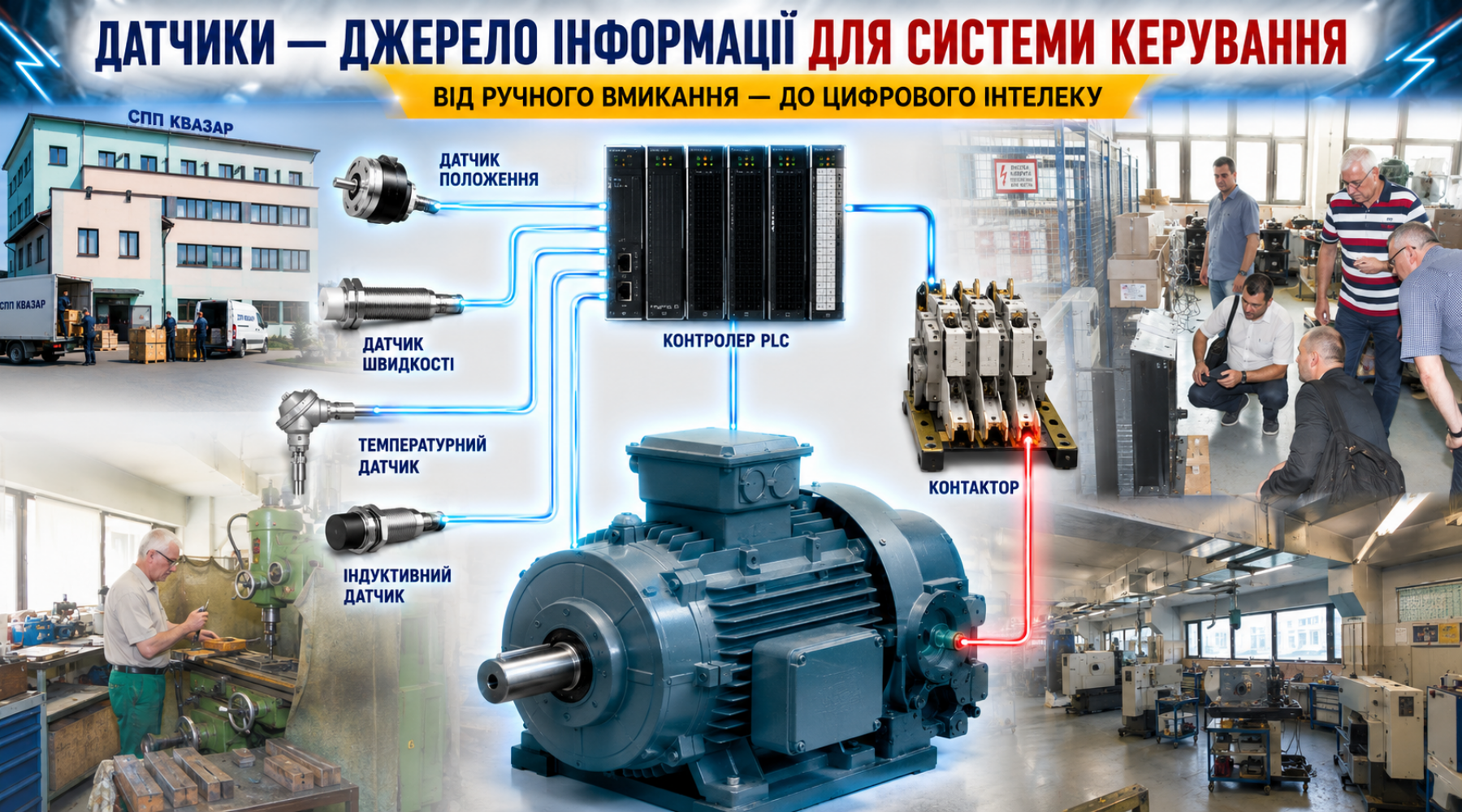

Контроль — система повинна «бачити» обладнання

Автоматичне керування неможливе без постійного отримання інформації про стан обладнання. Якщо система не знає, що відбувається з електроприводом у поточний момент, вона не здатна підтримувати заданий режим роботи або своєчасно реагувати на небезпечні відхилення.

Саме тому будь-яка сучасна система керування працює за принципом замкненого контуру (Closed Loop), у якому результати роботи електропривода безперервно повертаються до контролера у вигляді сигналів зворотного зв'язку.

Джерелом цієї інформації є датчики. Вони перетворюють фізичні параметри технологічного процесу на електричні сигнали, які аналізує система керування.

Залежно від призначення обладнання можуть контролюватися:

• положення механізму;
• швидкість обертання;
• температура;
• струм;
• напруга;
• тиск;
• рівень рідини;
• кінцеві положення;
• наявність виробу;
• стан виконавчих механізмів.

Отримані дані надходять до PLC (програмованих логічних контролерів) або іншого контролера, де порівнюються із заданими параметрами. Якщо відхилення знаходяться в допустимих межах, система продовжує працювати без змін. Якщо ж параметри виходять за встановлені межі, контролер формує нову команду для регулювання або активує систему захисту.

Таким чином, датчики фактично виконують роль «органів чуття» автоматизованої системи. Саме вони забезпечують адаптацію електропривода до змін навантаження, температури, умов експлуатації та інших факторів.

У промислових системах СВП КВАЗАР датчики використовуються як складові комплексів автоматизації для контролю технологічних процесів, забезпечуючи високу достовірність сигналів і стабільність роботи обладнання.

СВП КВАЗАР — єдиний виробник в Україні датчиків контролю температури нагріву букс Т393 та компонентів системи контролю нагріву букс (СКНБ). Ця продукція забезпечує безперервний контроль температури буксових вузлів, своєчасно виявляє їх перегрів і підвищує безпеку експлуатації рухомого складу. Датчики Т393 і компоненти СКНБ постачаються для АТ «Укрзалізниця», ПАТ «Крюківський вагонобудівний завод» та інших підприємств залізничної галузі України.

Виробництво датчиків Т393 і компонентів СКНБ є успішним прикладом імпортозаміщення в Україні. СВП КВАЗАР здійснює повний цикл — від розроблення та виготовлення до випробувань і серійного виробництва, забезпечуючи високу якість продукції, стабільність постачання та технічний супровід.

Крім серійної продукції, СВП КВАЗАР розробляє та виготовляє електротехнічне обладнання на замовлення. Підприємство виконує підготовку технічного завдання, розроблення конструкторської документації, створення дослідних зразків, випробування та організацію серійного виробництва, допомагаючи українським підприємствам створювати сучасні електротехнічні рішення та ефективно заміщувати імпортну продукцію.

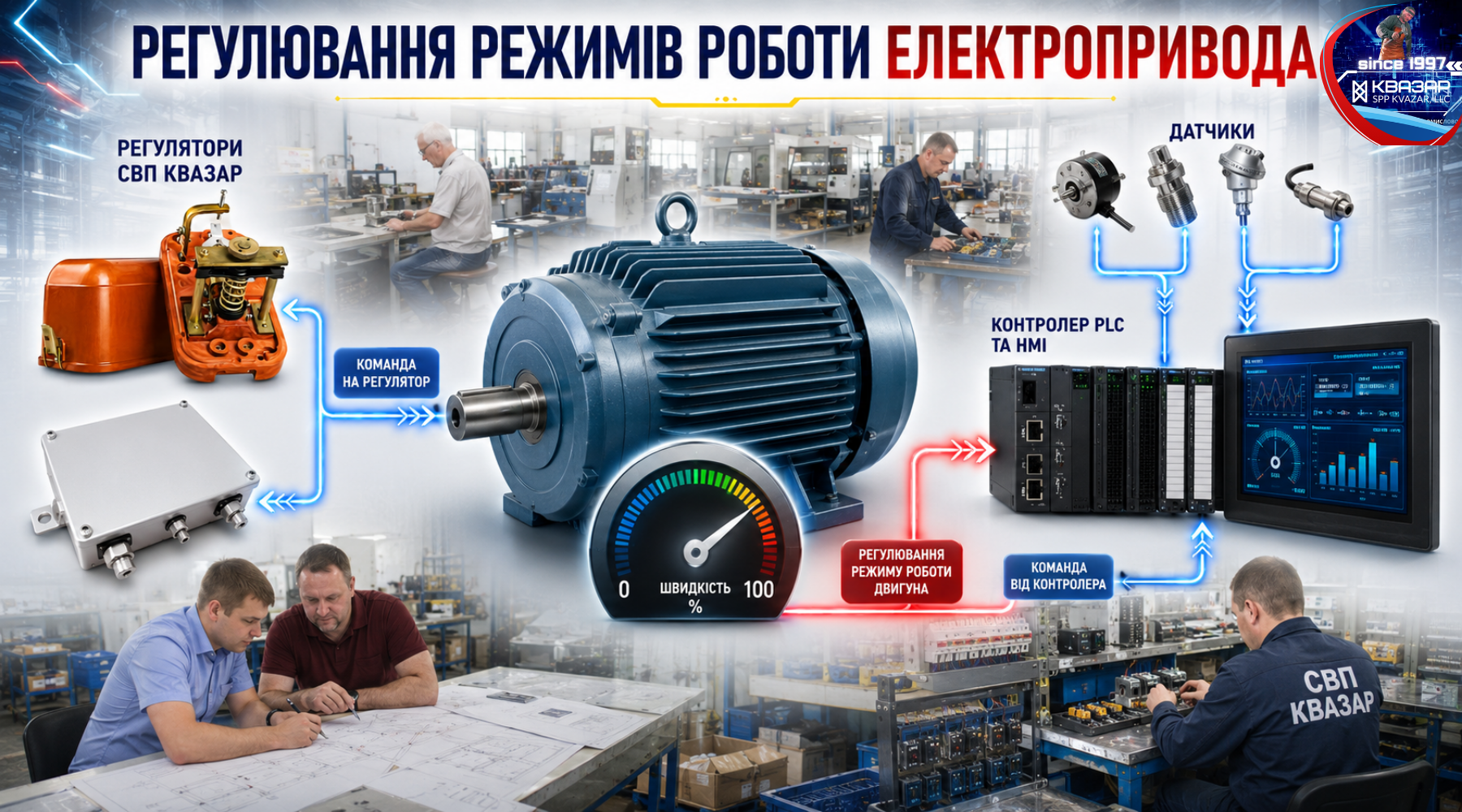

Регулювання — підтримання оптимального режиму роботи

Якщо контроль дозволяє системі отримувати інформацію про поточний стан обладнання, то регулювання забезпечує підтримання необхідних параметрів технологічного процесу.

На практиці виробництво рідко працює в незмінних умовах. Навантаження на електродвигун постійно змінюється, температура навколишнього середовища коливається, швидкість механізмів залежить від виробничої програми, а параметри живлення можуть відрізнятися від номінальних. Без автоматичного регулювання це призвело б до втрати точності, зростання енергоспоживання та прискореного зношування обладнання.

Основне завдання системи регулювання — безперервно порівнювати фактичні значення з установленими та автоматично компенсувати відхилення.

У сучасних електроприводах можуть регулюватися:

• швидкість обертання;
• момент на валу;
• струм;
• напруга;
• температура;
• тиск;
• продуктивність механізму;
• положення виконавчого органу.

Для виконання цих функцій застосовуються електронні регулятори, частотні перетворювачі, сервоприводи та програмні алгоритми PLC (програмованих логічних контролерів). Водночас регулятори залишаються окремими функціональними елементами архітектури системи, забезпечуючи стабільність технологічного процесу навіть за постійної зміни зовнішніх умов.

У системах автоматизації СВП КВАЗАР використовуються промислові регулятори, призначені для підтримання заданих параметрів роботи обладнання та інтеграції з іншими елементами систем керування.

 ___________

Захист — гарантія надійності та безпеки електропривода

Навіть найдосконаліша система керування не може повністю виключити виникнення аварійних режимів. Короткі замикання, перевантаження, обриви фаз, перегрівання двигуна, заклинювання механізмів або помилки персоналу можуть призвести до серйозних пошкоджень обладнання та тривалих простоїв виробництва.

Саме тому система захисту є не додатковою функцією, а обов'язковою складовою будь-якого сучасного електропривода.

Її головне завдання полягає не лише в аварійному вимкненні електродвигуна, а й у локалізації несправності на ранній стадії, щоб запобігти пошкодженню дорогого обладнання та забезпечити безпеку персоналу.

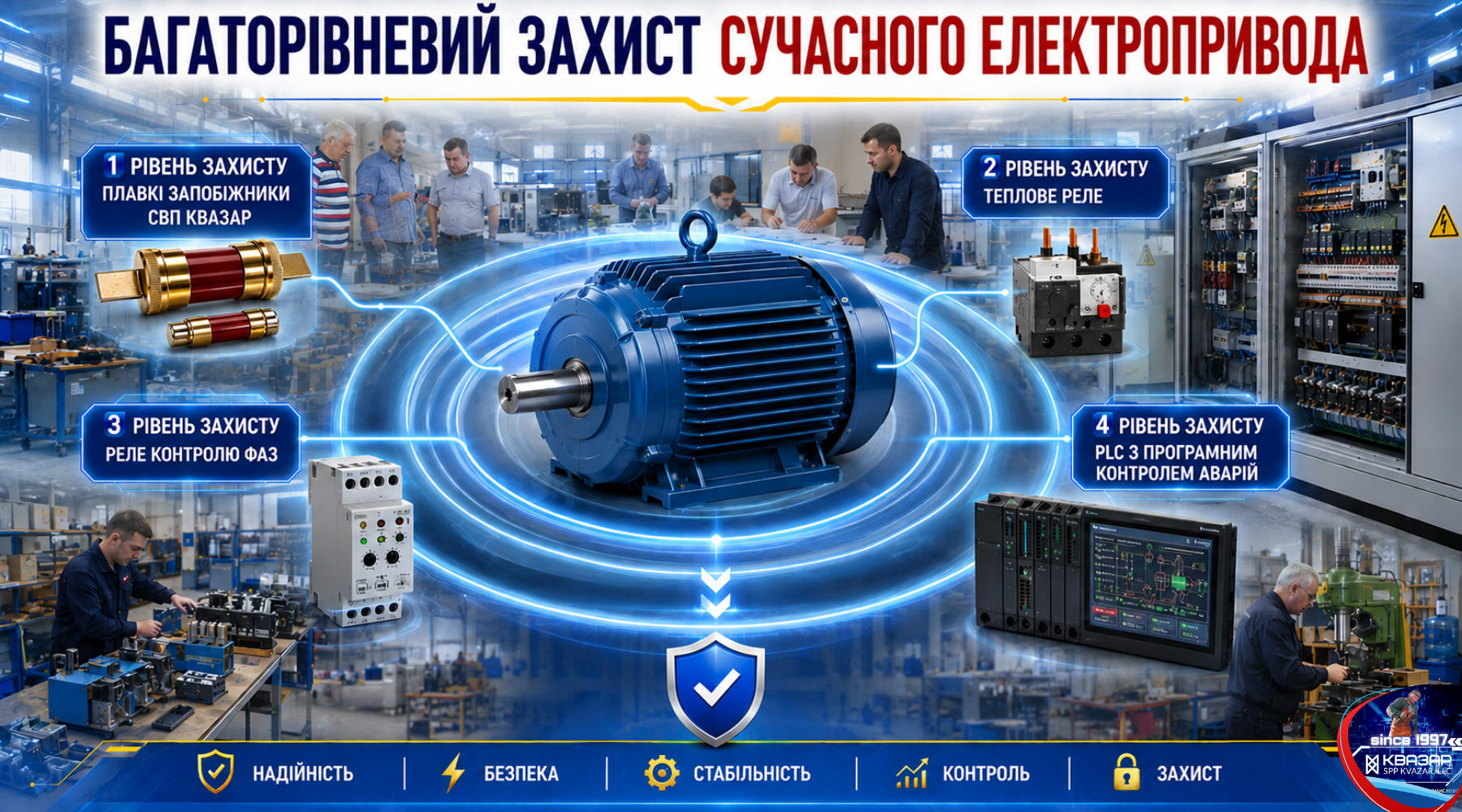

Багаторівневий принцип захисту

У сучасних системах застосовується багаторівневий принцип захисту. Кожен пристрій контролює власний набір параметрів і реагує на певний тип небезпеки.

Основними елементами захисту є:

• плавкі запобіжники;
• автоматичні вимикачі;
• теплові реле;
• реле контролю фаз;
• реле контролю напруги;
• електронні модулі захисту;
• програмні алгоритми PLC.

Особливу роль продовжують відігравати промислові плавкі запобіжники. Попри активний розвиток електроніки, саме вони залишаються найшвидшим способом захисту силових кіл від струмів короткого замикання. Час їхнього спрацювання вимірюється мілісекундами, що дозволяє мінімізувати теплові та електродинамічні пошкодження обладнання.

Разом із ними працюють теплові реле та реле контролю параметрів мережі, які захищають електродвигуни від перевантажень, перекосу фаз, зникнення живлення або неприпустимого зниження напруги.

Комплексне застосування декількох рівнів захисту значно підвищує надійність електропривода, скорочує кількість аварійних зупинок та зменшує витрати на ремонт.

У промислових рішеннях СВП КВАЗАР використовуються запобіжники, реле контролю та інші електротехнічні компоненти, що дозволяють будувати багаторівневі системи захисту для промислового, транспортного та енергетичного обладнання.

____________

Комплексний підхід до побудови систем керування

Ефективність сучасного електропривода визначається не окремими пристроями, а узгодженою роботою всіх елементів системи. Контролер формує алгоритм керування, контактори виконують комутацію силових кіл, датчики забезпечують безперервний зворотний зв'язок, регулятори підтримують необхідні режими роботи, а система захисту контролює безпечність експлуатації.

Саме така архітектура використовується у більшості сучасних промислових, транспортних, енергетичних та інфраструктурних об'єктів незалежно від їх масштабу.

Під час проєктування або модернізації систем автоматизації важливо розглядати електротехнічні компоненти не як окремі вироби, а як взаємопов'язані елементи єдиного комплексу. Лише системний підхід дозволяє забезпечити високу надійність, ремонтопридатність і тривалий ресурс експлуатації обладнання.

Саме для реалізації таких рішень застосовуються електротехнічні компоненти СВП КВАЗАР — електромагнітні контактори, кулачкові контактори, проміжні реле, регулятори, датчики та запобіжники, які використовуються як складові сучасних систем керування електроприводами.

Висновок

Системи керування електроприводами продовжують активно розвиватися разом із цифровізацією промисловості, впровадженням технологій Industry 4.0 та штучного інтелекту. Проте їхня фундаментальна архітектура залишається незмінною: ефективне керування можливе лише за умови узгодженої роботи керуючих, комутаційних, вимірювальних, регулюючих і захисних елементів.

Саме взаємодія цих компонентів забезпечує безпечну, точну та безперервну роботу електроприводів у машинобудуванні, енергетиці, транспорті, комунальній інфраструктурі та багатьох інших галузях.
