 Элементы систем управления электроприводами: от коммутации к защите

Электроприводы стали основой современной индустрии. Они обеспечивают работу металлорежущих станков, насосных станций, компрессорных установок, конвейерных систем, кранового оборудования, транспортной инфраструктуры, вентиляционных комплексов и других механизмов. Однако сам электродвигатель является только исполнительным механизмом. Его эффективность, точность и безопасность определяется системой управления, которая координирует работу всех электротехнических компонентов.

Современная система управления электроприводом – это многоуровневый комплекс взаимосвязанных элементов. Она принимает команды оператора или автоматизированной системы, анализирует информацию от датчиков, осуществляет коммутацию силовых кругов, поддерживает необходимые

режимы работы и обеспечивает защиту оборудования от аварийных ситуаций. Именно взаимодействие этих функций позволяет добиться высокой точности, надежности и непрерывности производственных процессов.

Несмотря на стремительное развитие цифровых технологий, архитектура большинства промышленных систем управления остается неизменной на протяжении многих десятилетий. Контроллеры, преобразователи частоты и современное программное обеспечение не заменяют электромеханические компоненты, а работают вместе с ними, выполняя различные функции внутри единой системы.

Именно поэтому контакторы, реле, регуляторы, датчики и защитные устройства остаются неотъемлемыми элементами современной автоматики независимо от уровня цифровизации предприятия.

От релейной автоматики к цифровым системам

История развития систем управления электроприводами неразрывно связана с развитием самой электротехники. В конце XIX века, когда промышленные предприятия начали массово переходить от паровых машин к электрическим приводам, возникла необходимость не только передавать электроэнергию двигателю, но и эффективно управлять его работой.

Первые системы были очень простыми. Запуск и остановка двигателей производились вручную с помощью рубильников и механических выключателей. С ростом мощности оборудования и сложности производственных процессов такой подход не отвечает требованиям безопасности и производительности. В это время началось широкое внедрение электромагнитных контакторов и реле, которые позволили автоматизировать коммутацию силовых кругов и реализовать первые алгоритмы автоматического управления.

В первой половине XX века релейно-контакторные схемы стали эталоном промышленной автоматики. Логика работы формировалась электрическими соединениями между десятками или даже сотнями коммутационных аппаратов. Такие системы отличались высокой надежностью, ремонтопригодностью и способностью работать в условиях повышенной запыленности, вибраций и перепадов температур.

В конце 1960-х годов развитие электроники привело к появлению программируемых логических контроллеров (PLC), существенно расширивших возможности автоматизации. Вместо физической смены электрических схем инженеры получили возможность изменять алгоритмы работы программными средствами. Однако даже современные PLC не выполняют силовую коммутацию самостоятельно. Для этого они и сегодня используют контакторы, реле, датчики и защитные устройства.

Именно поэтому современная система управления электроприводом является сочетанием цифровых технологий и проверенных электромеханических компонентов, которые обеспечивают безопасную, точную и непрерывную работу оборудования.

Архитектура современной системы управления электроприводом

Вне зависимости от области применения, мощности электродвигателя или производителя оборудования, современная система управления строится по единому инженерному принципу. Она представляет собой комплекс взаимосвязанных функциональных частей, каждый из которых выполняет верно определенную задачку. Утрата или некорректная работа хотя бы одного из них неизбежно влияет на надежность всей системы.

Пять функциональных уровней системы управления

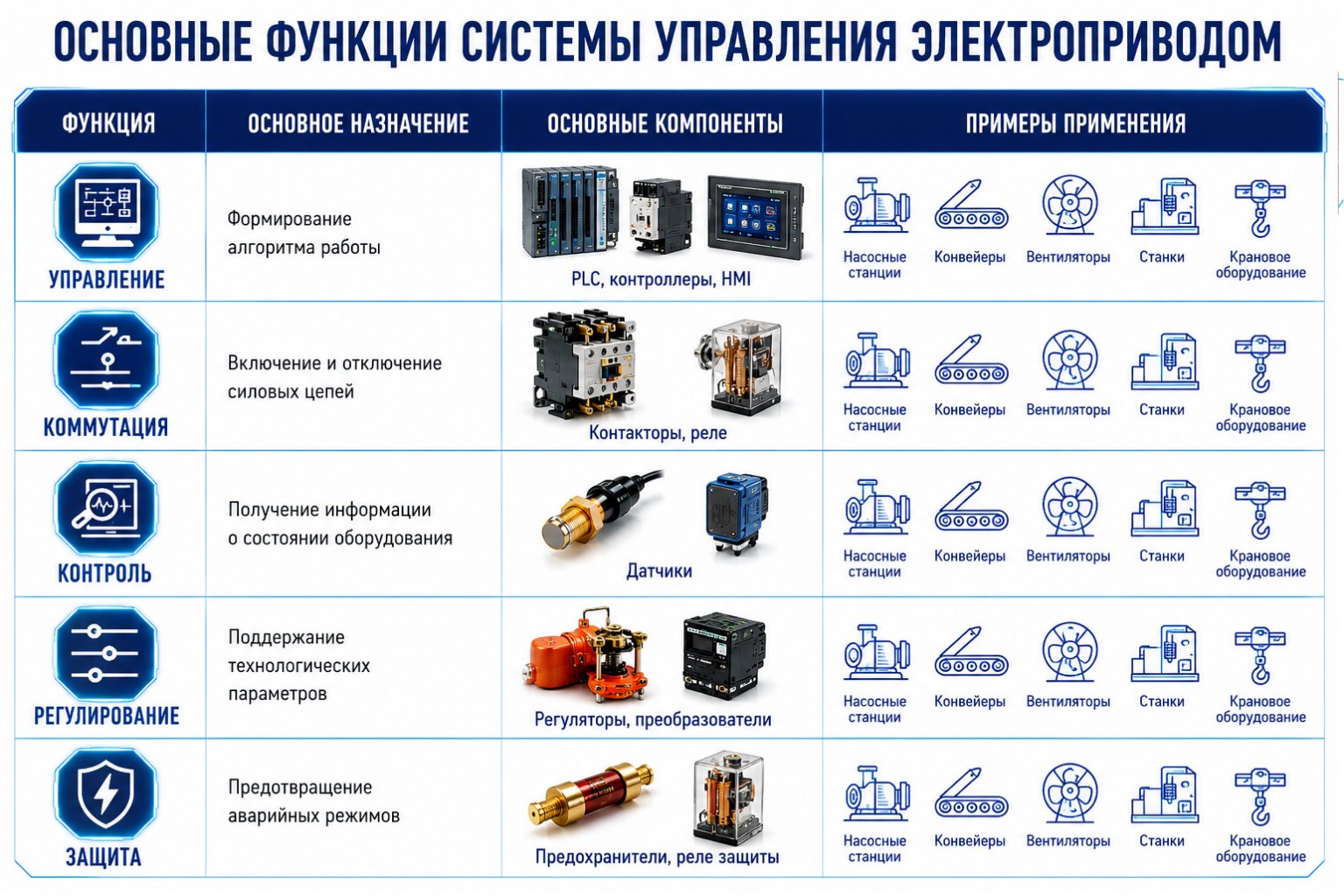

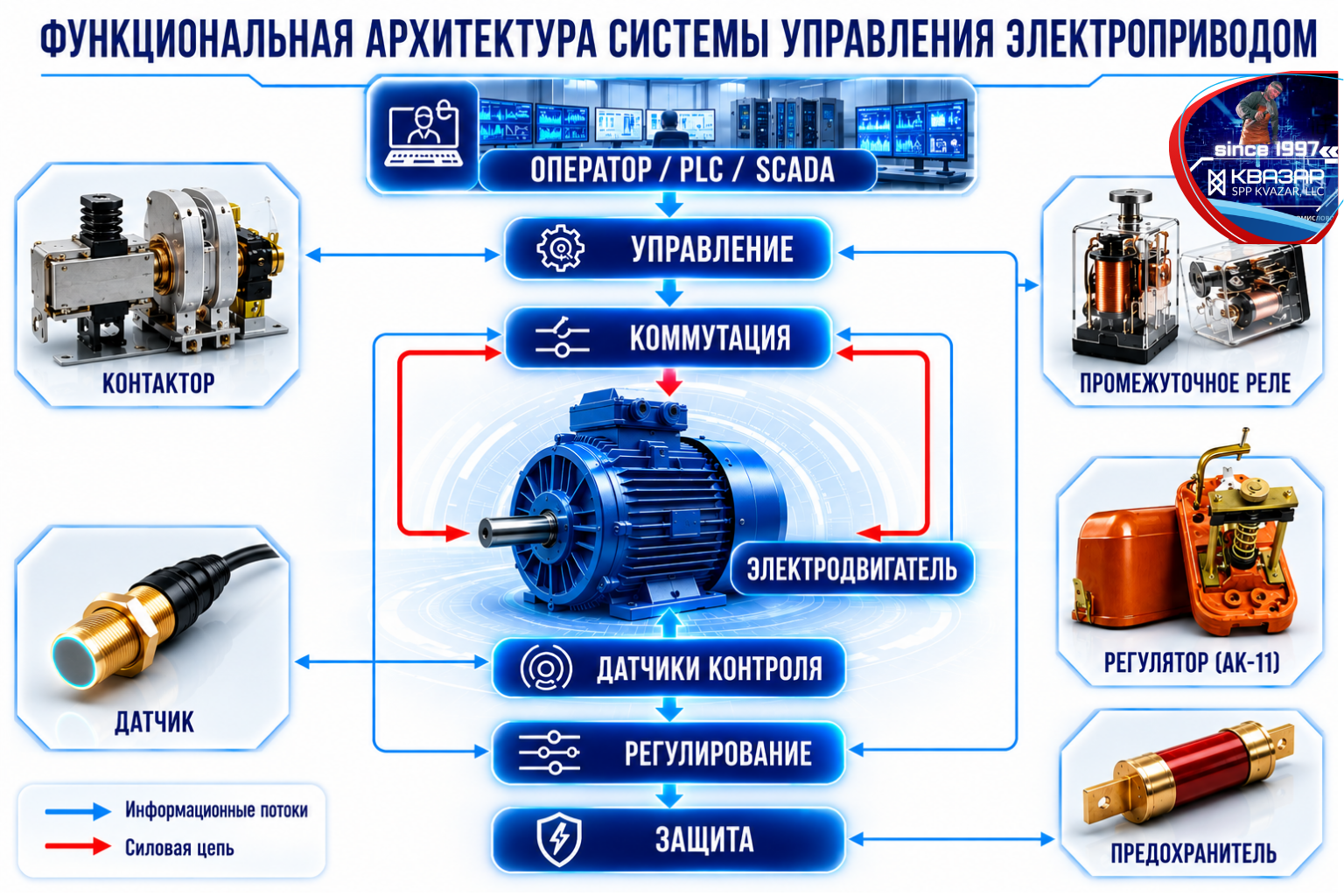

Условно архитектуру можно разделить на пять основных функциональных уровней:

• Управление – формирование алгоритма работы.
• Коммутация — передача команд в силовые круги.
• Контроль – получение информации о состоянии оборудования.
• Регулировка – поддержание необходимых технологических параметров.
• Защита — локализация аварийных режимов и предотвращение повреждения оборудования.

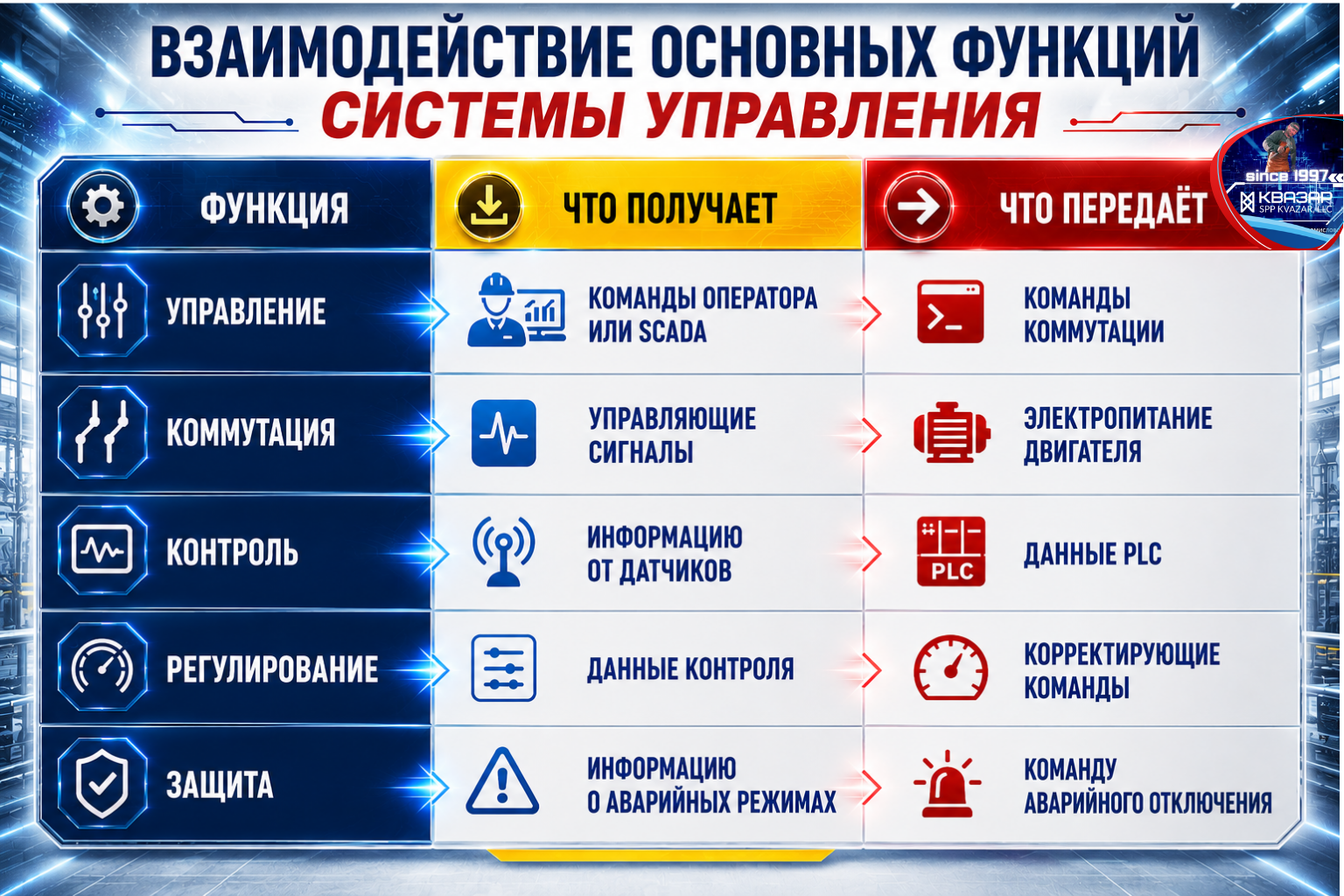

Эти функции работают не поочередно, а сразу. Контроллер постоянно анализирует информацию от датчиков, формирует управляющие команды, контакторы выполняют необходимые переключения, регуляторы поддерживают заданные режимы работы, а система защиты непрерывно контролирует допустимые пределы тока, напряжения, температуры и других параметров.

Именно такое многоуровневое взаимодействие обеспечивает высокую надежность современных электроприводов, независимо от их назначения — от вентилятора небольшой мощности до многотонного мостового крана или автоматизированной производственной линии.

Коммутация - физическое выполнение команд управления

После того, как система сформировала команду, ее необходимо реализовать физически. Именно эту функцию выполняет коммутационное оборудование. Оно обеспечивает замыкание и размыкание силовых электрических цепей, управляет подачей питания к электродвигателю, осуществляет реверсирование, переключение режимов работы и взаимодействие между отдельными узлами автоматизированной системы.

Наиболее распространенными коммутационными аппаратами остаются электромагнитные контакторы. Они совмещают высокую коммутационную способность, долговечность и возможность дистанционного управления. Контакторы широко используются в электроприводах насосов, компрессоров, станков, транспортных механизмов, вентиляционных установок и другого промышленного оборудования.

В тех случаях, когда необходимо реализовать специальные алгоритмы переключений или обеспечить механическую фиксацию положений, используются кулачковые контакторы. Благодаря особой конструкции, они позволяют выполнять сложные коммутационные операции и применяются в специализированном оборудовании, транспортных системах и промышленной автоматике.

Не менее важную роль играют промежуточные реле. Они работают с цепями управления, обеспечивают передачу команд между контроллером и исполнительными механизмами, реализуют логические взаимосвязи, дублирование сигналов и гальваническое разделение отдельных электрических цепей. Конкретно промежуточные реле многие десятилетия остаются одним из базисных частей систем автоматизации.

На современных предприятиях контакторы и промышленные реле не конкурируют с цифровыми контроллерами, а работают вместе с ними. Контроллер определяет логику работы, тогда как коммутационные аппараты непосредственно выполняют необходимые переключения силовых и вспомогательных цепей.

Для построения таких систем используются разные типы контактной аппаратуры. В частности, в промышленных решениях СПП КВАЗАР применяются электромагнитные контакторы, кулачковые контакторы и промежуточные реле, предназначенные для работы в системах автоматизации, транспортной технике, энергетическом оборудовании и промышленных электроприводах.

Контроль – система должна «видеть» оборудование

Автоматическое управление невозможно без постоянного получения информации о состоянии оборудования. Если система не знает, что происходит с электроприводом в настоящее время, она не способна поддерживать заданный режим работы или своевременно реагировать на опасные отклонения.

Поэтому любая современная система управления работает по принципу замкнутого контура (Closed Loop), в котором результаты работы электропривода непрерывно возвращаются к контроллеру в виде сигналов обратной связи.

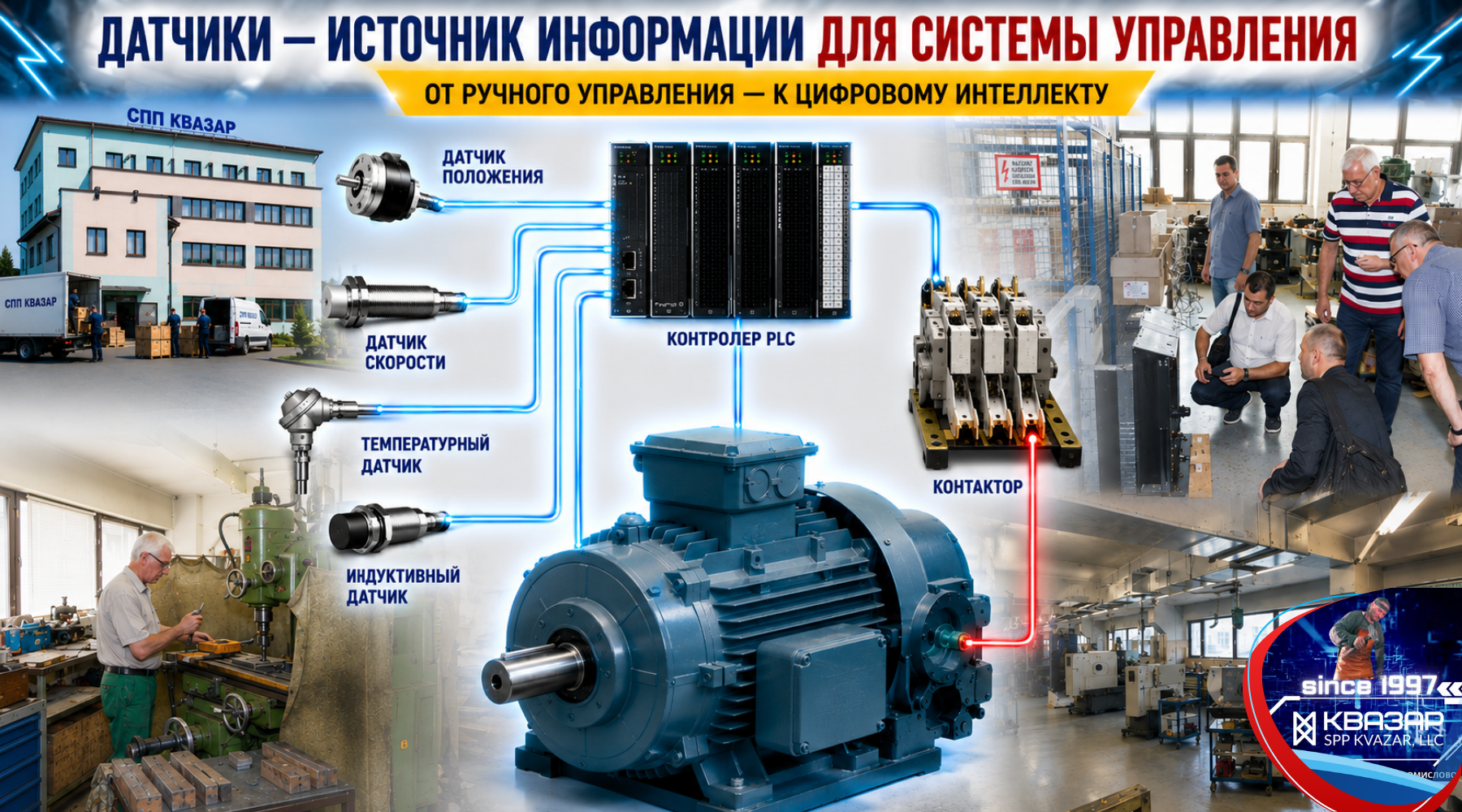

Источником данной информации являются датчики. Они преобразуют физические характеристики технологического процесса в электрические сигналы, которые анализирует система управления.

В зависимости от назначения оборудование может контролироваться:

• положение механизма;
• скорость вращения;
• температура;
• ток;
• напряжение;
• давление;
• уровень жидкости;
• конечные положения;
• наличие изделия;
• состояние исполнительных устройств.

Полученные данные поступают в PLC (программируемых логических контроллеров) или другой контроллер, где сравниваются с заданными параметрами. Если отклонения находятся в допустимых пределах, система продолжает работать без изменений. Если параметры выходят за установленные пределы, контроллер формирует новую команду для регулирования или активирует систему защиты.

Таким образом, датчики фактически выполняют роль "органов чувств" автоматизированной системы. Именно они обеспечивают адаптацию электропривода к изменениям нагрузки, температуре, условиям эксплуатации и другим факторам.

В промышленных системах СПП КВАЗАР датчики используются как составляющие комплексов автоматизации для контроля технологических процессов, обеспечивая высокую достоверность сигналов и стабильность работы оборудования.

СПП КВАЗАР – единственный производитель в Украине датчиков контроля температуры нагрева букс Т393 и компонентов системы контроля нагрева букс (СКНБ). Эта продукция обеспечивает непрерывный контроль температуры буксовых узлов, своевременно выявляет их перегрев и повышает безопасность эксплуатации подвижного состава. Датчики Т393 и компоненты СКНБ поставляются для АО "Укрзализныця", ПАО "Крюковский вагоностроительный завод" и других предприятий железнодорожной отрасли Украины.

Производство датчиков Т393 и компонентов СКНБ является успешным примером импортозамещения в Украину. СВП КВАЗАР осуществляет полный цикл — от разработки и изготовления до испытаний и серийного производства, обеспечивая высокое качество продукции, стабильность снабжения и техническое сопровождение.

Кроме серийной продукции, СПП КВАЗАР разрабатывает и производит электротехническое оборудование под заказ. Предприятие выполняет подготовку технического задания, разработку конструкторской документации, создание опытных образцов, испытание и организацию серийного производства, помогая украинским предприятиям создавать современные электротехнические решения и эффективно замещать импортную продукцию.

Регулировка — поддержание оптимального режима работы

Если контроль позволяет системе получать информацию о текущем состоянии оборудования, то регулировка обеспечивает поддержание необходимых параметров технологического процесса.

На практике производство редко работает в постоянных условиях. Нагрузка на электродвигатель постоянно меняется, температура окружающей среды колеблется, скорость механизмов зависит от производственной программы, а параметры питания могут отличаться от номинальных. Без автоматической регулировки это привело бы к потере точности, росту энергопотребления и ускоренному износу оборудования.

Основная задача системы регулирования – непрерывно сравнивать фактические значения с установленными и автоматически компенсировать отклонения.

В современных электроприводах могут регулироваться:

• скорость вращения;
• момент на валу;
• ток;
• напряжение;
• температура;
• давление;
• производительность механизма;
• положения исполнительного органа.

Для выполнения этих функций используются электронные регуляторы, частотные преобразователи, сервоприводы и программные методы PLC (программируемый логический контроллер). В то же время регуляторы остаются отдельными функциональными элементами архитектуры системы, обеспечивая стабильность технологического процесса даже при изменении внешних условий.

В системах автоматизации СПП КВАЗАР используются промышленные регуляторы, предназначенные для поддержки заданных параметров работы оборудования и интеграции с другими элементами систем управления.

_________________

Защита – гарантия надежности и безопасности электропривода

Даже самая совершенная система управления не может полностью исключить возникновение аварийных режимов. Короткие замыкания, перегрузки, обрывы фаз, перегрев двигателя, заклинивание механизмов или ошибки персонала могут привести к серьезным повреждениям оборудования и длительным простоям производства.

Именно поэтому система защиты не является дополнительной функцией, а обязательной составляющей любого современного электропривода.

Ее главная задача заключается не только в аварийном выключении электродвигателя, но и в локализации неисправности на ранней стадии, чтобы предотвратить повреждение дорогостоящего оборудования и обеспечить безопасность персонала.

Многоуровневый принцип защиты

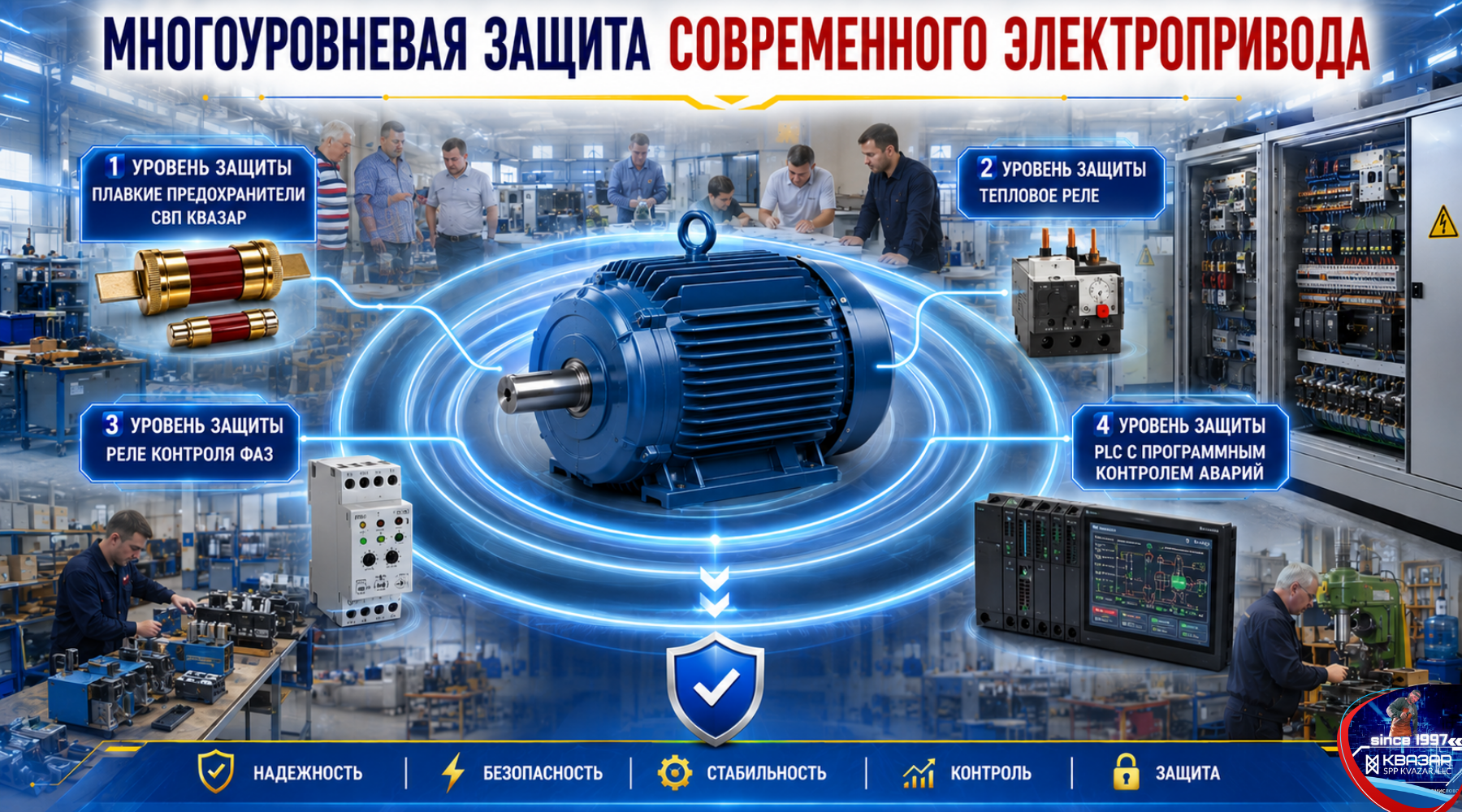

В современных системах используется многоуровневый принцип защиты. Каждое устройство контролирует свой набор параметров и реагирует на определенный тип опасности.

Основными элементами защиты являются:

• плавкие предохранители;
• автоматические выключатели;
• тепловые реле;
• реле контроля фаз;
• реле контроля напряжения;
• электронные модули защиты;
• программные алгоритмы PLC

Особую роль продолжают играть промышленные плавкие предохранители. Несмотря на активное развитие электроники, они остаются самым быстрым способом защиты силовых цепей от токов короткого замыкания. Время их износа измеряется миллисекундами, что позволяет минимизировать тепловые и электродинамические повреждения оборудования.

Вместе с ними работают тепловые реле и реле контроля параметров сети, защищающие электродвигатели от перегрузок, перекоса фаз, исчезновения питания или недопустимого понижения напряжения.

Комплексное применение нескольких уровней защиты значительно повышает надежность электропривода, сокращает количество аварийных остановок и уменьшает затраты на ремонт.

В промышленных решениях СПП КВАЗАР используются предохранители, реле контроля и другие электротехнические компоненты, позволяющие строить многоуровневые системы защиты для промышленного, транспортного и энергетического оборудования.

_________________

Комплексный подход к построению систем управления

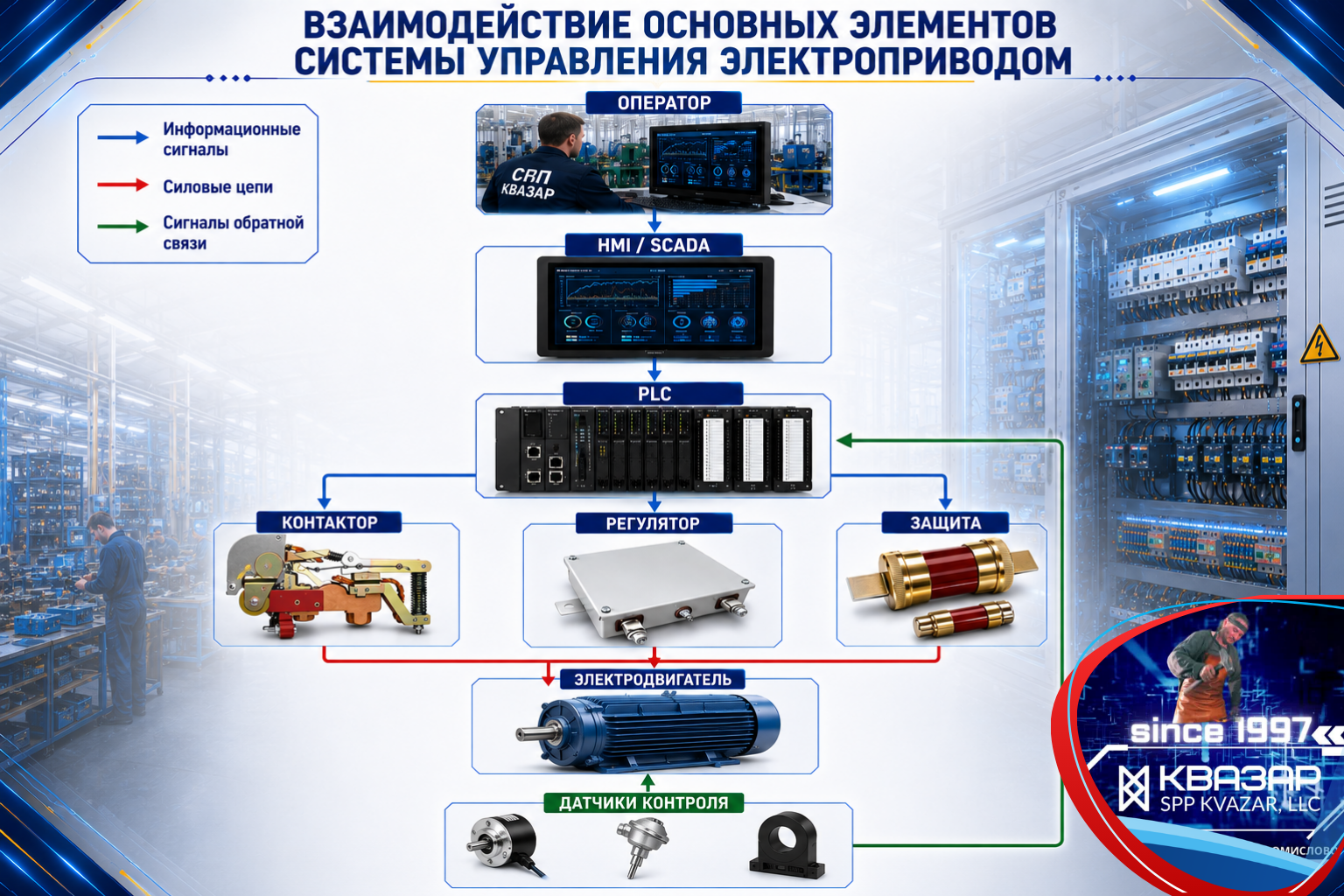

Эффективность современного электропривода определяется не отдельными устройствами, а согласованной работой всех частей системы. Контроллер формирует алгоритм управления, контакторы выполняют коммутацию силовых цепей, датчики обеспечивают непрерывную обратную связь, регуляторы поддерживают необходимые режимы работы, а система защиты контролирует безопасность эксплуатации.

Именно такая архитектура используется в большинстве современных промышленных, транспортных, энергетических и инфраструктурных объектов, независимо от их масштаба.

При проектировании или модернизации систем автоматизации важно рассматривать электротехнические компоненты не как отдельные изделия, а как взаимосвязанные элементы единого комплекса. Только системный подход позволяет обеспечить высокую надежность, ремонтопригодность и длительный ресурс эксплуатации оборудования.

Именно для реализации таких решений применяются электротехнические компоненты СВП КВАЗАР — электромагнитные контакторы, кулачковые контакторы, промежуточные реле, регуляторы, датчики и предохранители, которые используются в качестве современных систем управления электроприводами.

Вывод

Системы управления электроприводами продолжают активно развиваться вместе с цифровизацией промышленности, внедрением технологий Industry 4.0 и искусственного интеллекта. Однако их фундаментальная архитектура остается неизменной: эффективное управление возможно только при согласованной работе управляющих, коммутационных, измерительных, регулирующих и защитных элементов.

Именно взаимодействие этих компонентов обеспечивает безопасную, точную и непрерывную работу электроприводов в машиностроении, энергетике, транспорте, коммунальной инфраструктуре и других отраслях.
