 Промышленная автоматика: как изменялись системы управления от релейных шкафов до интегрированных комплексов

Современное производство работает практически незаметно для человека. Нажатие одной кнопки запускает десятки электродвигателей, автоматически открываются задвижки, изменяются режимы работы насосов, переключаются силовые цепи, а диспетчер одновременно контролирует тысячи параметров на одном экране.

Сегодня это кажется привычным. Однако менее двухсот лет назад любая технологическая операция требовала постоянного присутствия человека. Инженеры вручную включали рубильники, контролировали оборудование и принимали решения буквально у каждой машины.

Все изменилось после появления одного небольшого электротехнического устройства – электромагнитного реле. Именно оно впервые позволило одному электрическому сигналу автоматически управлять другой электрической цепью. С этого момента началась история промышленной автоматики – история, которая продолжается и сегодня.

За почти два столетия автоматика прошла путь от одного реле до сложных интегрированных комплексов, управляющих электростанциями, промышленными предприятиями, железнодорожной инфраструктурой и метрополитеном. Однако главная идея осталась неизменной: сделать работу оборудования более безопасной, более точной и независимой от человеческого фактора.

И хотя современные предприятия используют цифровые контроллеры, промышленные сети, облачные технологии и искусственный интеллект, физически выполняют команды все проверенные временем исполнительные устройства — реле, контакторы, регуляторы и другие коммутационные аппараты.

Именно об этой эволюции – от первых электромагнитных реле до современных интеллектуальных систем управления – и пойдет речь дальше.

Как одно реле положило начало новой эпохе

История промышленной автоматики началась задолго до появления компьютеров, электроники и программного обеспечения.

В первой половине XIX века развитие электротехники сдерживалось одной простой проблемой: слабый электрический сигнал не мог управлять мощными устройствами. Передать информацию на расстояние было возможно, а вот выполнить по этой команде любое действие еще нет.

Решение предложил американский ученый Джозеф Генри, создавший один из первых практических электромагнитных реле. Его принцип был гениально простым: небольшой ток включал электромагнит, который, в свою очередь, замыкал или размыкал другую электрическую цепь.

На первый взгляд это выглядело как незначительное техническое усовершенствование. На самом же деле эта идея стала основой всей современной автоматики.

Вскоре принцип электромагнитного реле использовал Сэмюэл Морзе при создании телеграфной сети. Впервые в истории электрический сигнал начал автоматически управлять другой электрической цепью без участия человека. Именно телеграф стал первой большой системой, продемонстрировавшей преимущества автоматического управления.

Так родился новый принцип: сигнал может принимать решение.

Именно он определил развитие всей мировой электротехники на следующие два столетия.

Из истории развития

Немногие знают, что первые электромагнитные реле создавались совсем не для заводов или электростанций. Их главной задачей было увеличение дальности телеграфной связи. Лишь впоследствии инженеры поняли, что этот принцип можно использовать для автоматического управления любым электрическим оборудованием.

Инженеры, изменившие развитие автоматики

Ни одна технология не возникает случайно. Промышленная автоматика явилась результатом работы нескольких поколений ученых и инженеров, чьи открытия дополняли друг друга.

Джозеф Генри продемонстрировал практическую возможность использования электромагнита для дистанционного управления электрическими цепями.

Сэмюэл Морзе доказал практическую эффективность автоматического переключения электрических сигналов.

Вернер фон Сименс внес огромный вклад в развитие промышленной электротехники, электрификации транспорта и производства коммутационного оборудования.

Никола Тесла открыл новые возможности использования переменного тока, без которого сегодня невозможно представить современные электроприводы и промышленное производство.

Михаил Долево-Добровольский создал трехфазную систему электроснабжения, ставшую мировым стандартом для промышленности.

Каждый из них решал свою инженерную задачу. Вместе они заложили фундамент современных систем управления, сегодня обеспечивающих работу промышленности, транспорта и энергетики.

Появление электромагнитного реле стало только началом. По мере развития фабрик, электростанций и железнодорожного транспорта отдельных реле уже было недостаточно. Инженеры столкнулись с новой проблемой: как вынудить сотни электрических устройств работать как единая система. Именно поиск ответа на этот вопрос привел к созданию релейных шкафов первого поколения сложных систем автоматического управления.

Релейные шкафы – когда автоматика научилась «думать»

В конце XIX века электротехника начала развиваться очень быстро. На заводах появлялись десятки электродвигателей, насосов, компрессоров, вентиляционных установок и механизмов. Каждый из них должен был не только запускать, но и защищать от перегрузок, контролировать последовательность работы и мгновенно реагировать на аварийные ситуации.

Одно реле уже не могло выполнить такое количество задач. Инженеры начали совмещать десятки, а потом и сотни реле в единые системы. Так родились релейные шкафы – сложные электротехнические комплексы, ставшие первым поколением настоящих систем автоматического управления.

Каждое реле выполняло только одно действие: проверяло наличие напряжения, контролировало положение механизма, получало сигнал от кнопки или датчика. Но вместе они создавали логический алгоритм, который сегодня мы бы назвали программой.

Практически еще задолго до появления компьютеров инженеры уже строили системы, способные воспринимать последовательные логические решения.

Именно поэтому релейную автоматику часто называют прародителем современных цифровых систем управления.

Из истории развития

Среди инженеров середины XX века появилась интересная профессиональная фраза:

«Схема думает контактами»

Это означало, что вся логика работы машины практически была реализована не программкой, а верно соединенными реле, контактами и проводниками.

FAQ - Почему релейные шкафы были такими большими?

Современный PLC-контроллер легко помещается на ладони. Однако еще 70-80 лет назад система управления большим производством занимала целую комнату.

Причина была простой.

• Каждое логическое действие нуждалось в отдельном реле.
• Каждая проверка состояния оборудования – еще одного.
• Каждая взаимная блокировка — еще несколько.

Большие релейные комплексы и релейные комнаты могли содержать сотни электромагнитных реле, тысяч контактов, километры монтажного провода и сотни клеммных соединений.

Любое изменение алгоритма работы требовало фактически нового монтажа схемы. Именно поэтому проектирование релейных систем считалось одним из сложнейших направлений промышленной электротехники.

FAQ - Почему именно железная дорога стала двигателем развития автоматики?

На этапе развития - никакая другая отрасль не предъявляла к автоматике таких высоких требований, как железнодорожный транспорт.

Если на производстве отказ оборудования мог привести к простою, то на железной дороге даже одна ошибка ставила под угрозу безопасность движения поездов.

Именно поэтому системы сигнализации, централизации и блокировки (СЦБ) стали одним из самых сложных направлений развития релейной автоматики.

Релейные шкафы контролировали работу светофоров, стрелочных переводов, рельсовых цепей, переездов и других элементов инфраструктуры. Они непрерывно анализировали сотни сигналов и принимали решение быстрее, чем это мог сделать человек.

Именно на железной дороге впервые было реализовано многие принципы, которые сегодня используются практически во всех современных системах промышленной автоматики: взаимная блокировка, резервирование, контроль исправности, многоуровневая защита и автоматическое реагирование на аварийные ситуации.

Недаром многие специалисты называют железнодорожную автоматику одной из самых надежных инженерных систем, когда-либо созданных человеком.

Из истории развития

До появления микропроцессорной техники именно релейные системы СЦБ обеспечивали безопасное движение тысяч поездов в день. Надежность этих комплексов была настолько высока, что отдельные релейные установки успешно работали десятки лет без изменения основной логики.

От реле к контактору новый уровень управления

Когда промышленность начала использовать все более мощные электродвигатели, инженеры столкнулись с новой проблемой.

Обычное реле отлично работало с сигналами управления, но его контактная система уже не могла безопасно коммутировать большие токи.

Требовалось новое устройство.

Так появился контактор.

В отличие от реле контактор был специально разработан для многократного дистанционного включения и выключения силовых электрических цепей под нагрузкой.

Именно контакторы открыли возможность автоматического управления большими электродвигателями, компрессорами, насосами, вентиляторами, конвейерами и другим промышленным оборудованием.

И если реле сравнимо с нервной системой автоматики, то контактор стал ее силовыми мышцами.

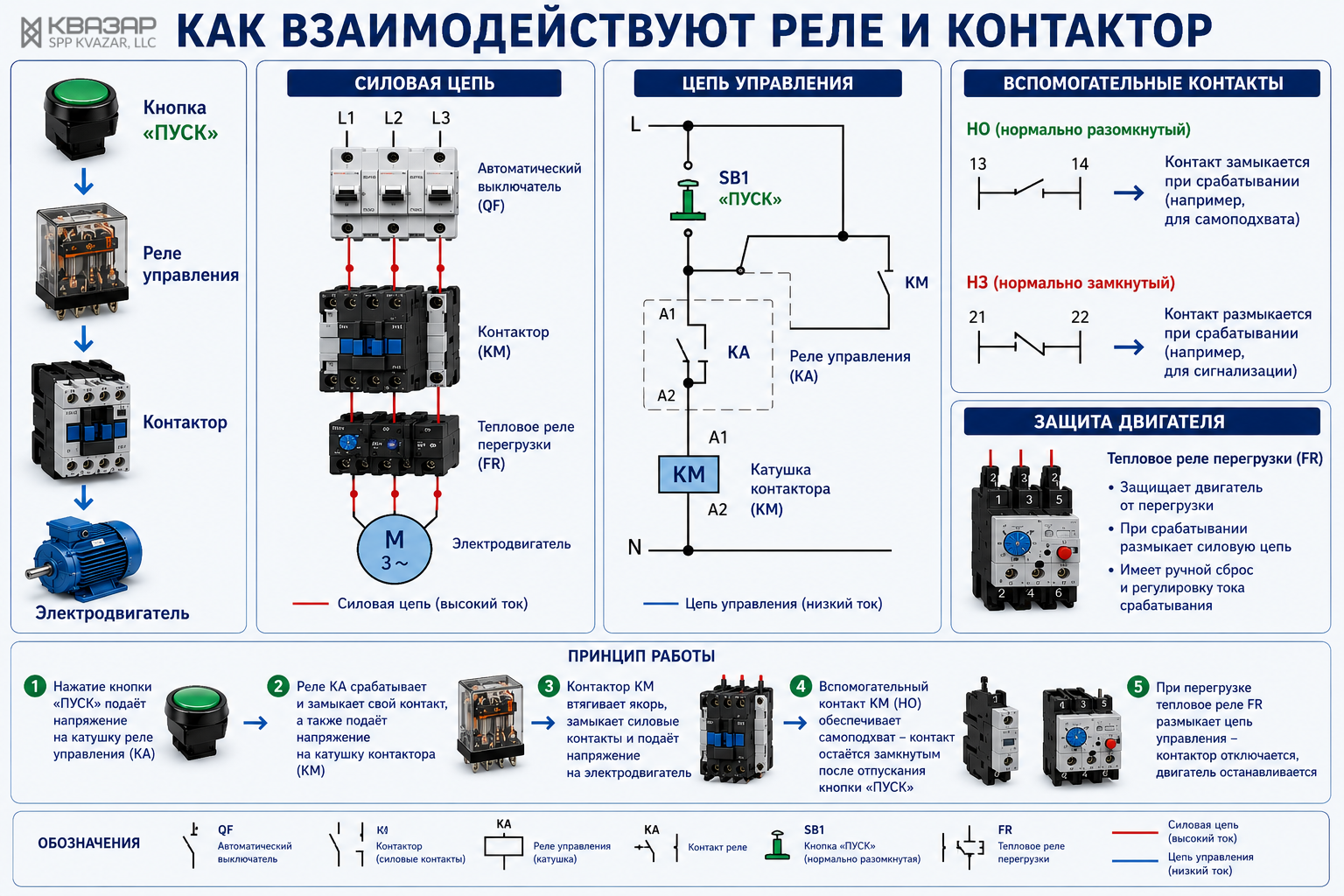

Вместе они образовали классическую архитектуру промышленного управления, успешно используемую и сегодня.

 К концу 1960-х годов релейная автоматика достигла необычайного совершенства. Однако чем сложнее становились производственные процессы, тем очевиднее проявлялся главный недостаток релейных систем — любое изменение алгоритма требовало физического вмешательства в электрическую схему. Инженеры начали искать способ, позволяющий изменять логику работы без переподключения сотен проводов. Именно это явилось началом новой цифровой эпохи промышленной автоматики.

_______________________________________________

 Цифровая революция: когда автоматика научилась меняться без отвертки

К концу 60-х годов релейные системы практически достигли вершины своего развития. Они были чрезвычайно надежны, обеспечивали безопасную работу предприятий, электростанций и железнодорожного транспорта, но их сложность стремительно росла.

Строительство нового производства или даже незначительная модернизация существующей линии часто требовали полного перепроектирования релейных схем. Инженерам приходилось заменять десятки реле, переподключать сотни проводов и проверять всю логику работы оборудования.

Промышленность нуждалась в принципиально новом решении.

Так в 1968 году появился первый серийный программируемый логический контроллер (PLC) – Modicon 084. Его появление стало одним из важнейших событий в истории промышленной автоматизации.

Впервые логика работы оборудования перестала зависеть от монтажа электрических схем. Вместо перепайки контактов инженер мог изменить программу контроллера.

Фактически автоматика получила возможность обучаться новым алгоритмам без физической перестройки системы.

Мало кто знает, но...

Первые программируемые контролеры встретили достаточно сдержанную реакцию. Многие опытные инженеры были убеждены, что ни одна программа не может быть надежнее классической релейной схемы. Прошло несколько десятилетий, прежде чем PLC окончательно доказали свою эффективность.

PLC не заменили реле

Иногда можно узнать, что программируемые контроллеры полностью вытеснили классические электромеханические устройства.

На самом деле, это один из самых распространенных мифов.

PLC -Programmable Logic Controller (или ПЛК) - это Программируемый Логический Контроллер - не заменили реле и контакторы - они взяли на себя функцию логического анализа.

Контроллер может вычислить алгоритм, принять решение и сформировать команду, но физически включить электродвигатель, разомкнуть силовой круг или защитить оборудование от аварии, продолжают именно исполнительные устройства.

И сегодня любое современное предприятие работает по принципу:

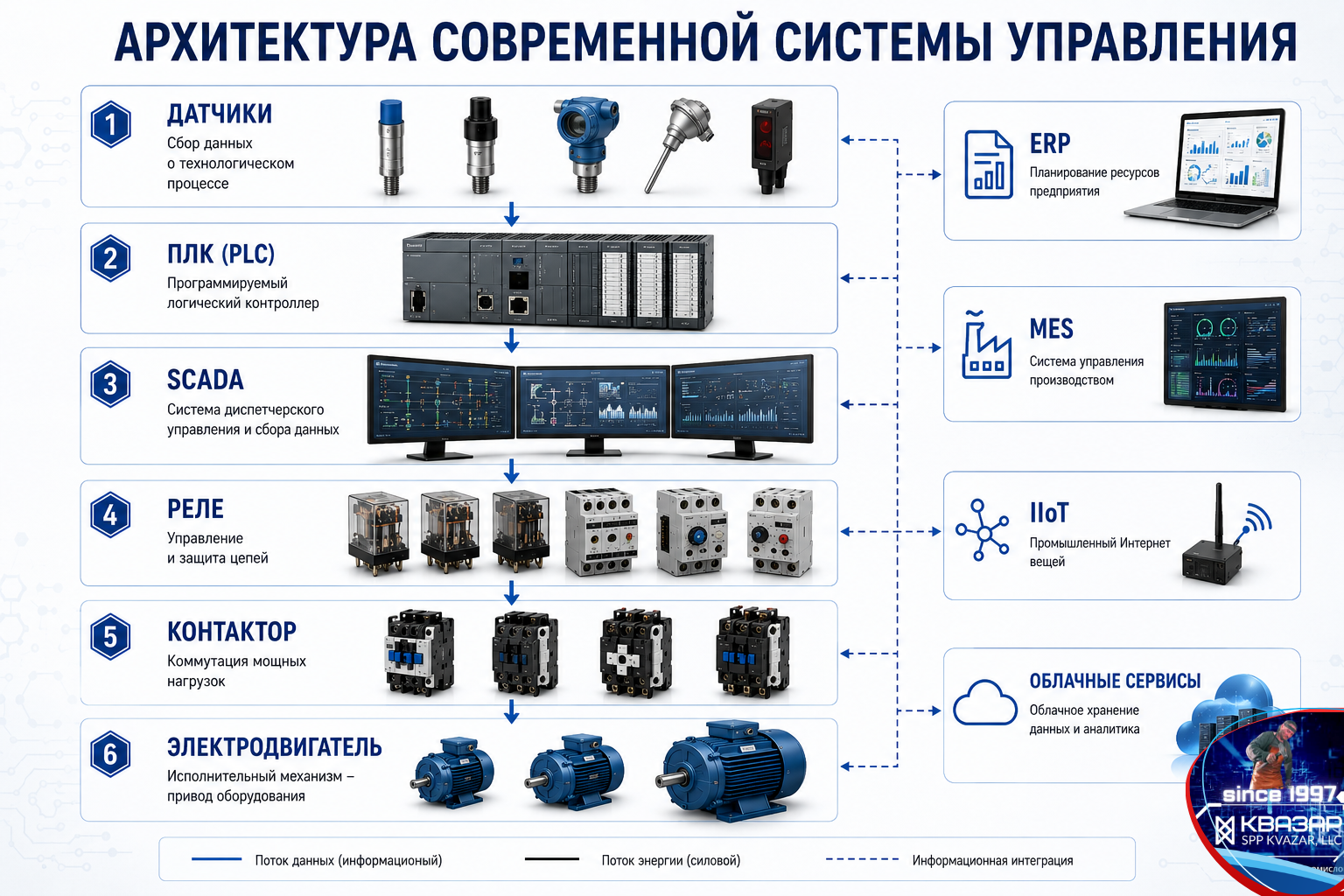

датчики → контроллер → реле → контактор → оборудование.

Именно поэтому классическая электромеханика не утратила актуальность даже в цифровую эпоху.

 ______________________

FAQ - Почему электромеханика не потеряла актуальность?

Несмотря на быстрое развитие цифровых технологий, современная промышленная автоматика не отказалась от электромеханических устройств. Причина состоит в базовых законах физики. Программное обеспечение может принимать решение, но физически замкнуть или разомкнуть силовую электрическую цепь способен только исполнительный аппарат. Поэтому даже самые современные производственные комплексы, дата-центры, электростанции и транспортные системы продолжают использовать тысячи реле и контакторов.

FAQ - Кто формировал современную промышленную автоматику?

Развитие автоматики никогда не являлось результатом работы одной компании или одного изобретения. В течение десятилетий ведущие мировые производители развивали разные направления, которые сегодня стали неотъемлемой частью современных систем управления.

Siemens внесла весомый вклад в развитие промышленной электротехники, электрификации транспорта и программируемых систем управления.

ABB стала одним из лидеров в области электроприводов, силовой электроники и автоматизации энергетических комплексов.

Schneider Electric оказала существенное влияние на развитие низковольтной автоматики, систем электропитания и цифрового управления зданиями.

Rockwell Automation стал одним из пионеров развития PLC и современных производственных систем автоматизации.

Mitsubishi Electric активно развивала высокоскоростные промышленные контроллеры, робототехнику и автоматизацию производственных линий.

Honeywell внесла значительный вклад в создание комплексных систем управления технологическими процессами для крупных промышленных предприятий.

Каждая из этих компаний внесла свой вклад в развитие отрасли, но все они опирались на одно неизменное основание — надежные коммутационные устройства, без которых автоматическое управление было бы невозможным.

Несмотря на быстрое развитие цифровых технологий, ни одна современная система управления не работает только благодаря программному обеспечению. Любой алгоритм должен выполнить физическое действие — замкнуть контакт, включить двигатель, переключить силовой круг или стабилизировать параметры работы оборудования. Поэтому реле, контакторы и регуляторы остаются неотъемлемой частью современной автоматики.

Сегодня их развитие продолжают предприятия, сочетающие многолетний инженерный опыт с современными производственными технологиями. Одним из таких украинских производителей является СПП КВАЗАР, разрабатывающий, производящий и совершенствующий электротехническую продукцию для промышленности, железнодорожного транспорта, метрополитена и энергетики.

Современная автоматика начинается с надежных компонентов

Как бы сложна ни была современная система управления — от небольшого производственного станка до диспетчерского комплекса метрополитена — ее работа всегда завершается действием конкретного исполнительного устройства.

Программируемый контроллер анализирует информацию.

SCADA-система отображает ее оператору.

Искусственный интеллект может предложить оптимальный алгоритм работы.

Но команду включить, выключить, защитить, переключить или заблокировать выполняет именно коммутационный аппарат.

Поэтому даже самые современные цифровые комплексы невозможно представить без реле, контакторов, регуляторов и других электротехнических компонентов.

Именно эти изделия являются одним из приоритетов производственной программы СПП КВАЗАР.

Реле – первый шаг любого решения

История реле началась почти двести лет назад, но принцип работы остается актуальным и сегодня.

Реле — это коммутационное устройство, предназначенное для автоматического замыкания или размыкания электрических цепей при изменении заданных электрических, механических, акустических, оптических или других параметров.

Современная классификация реле включает десятки разновидностей.

Их разделяют:

• по физическому принципу срабатывания;
• по контролируемой величине (ток, напряжение, частота, сопротивление, давление, температура, скорость и т.п.);
• по назначению (управление, сигнализация, контроль или аварийная защита).

Однако в большинстве промышленных систем и сегодня основным исполнительным элементом остаются электромеханические реле, сочетающие простоту конструкции, высокую надежность и длительный ресурс работы.

Именно такие решения много лет разрабатывает и производит СПП КВАЗАР.

Реле НМШ
Одними из самых известных изделий предприятия являются электромагнитные реле серии НМШ СВП КВАЗАР, широко применяемые в системах сигнализации, централизации и блокировки (СЦБ).

Они контролируют состояние рельсовых цепей, обеспечивают взаимную блокировку оборудования, формируют команды управления светофорами и помогают поддерживать безопасное движение поездов.

Именно от надежности таких реле часто зависит стабильная работа всей железнодорожной автоматики.

Реле РП
Промежуточные реле серии РП используются для построения логических схем управления, усиления управляющих сигналов и коммутации вспомогательных электрических цепей.

Их применяют в промышленном оборудовании, электрощитовом оборудовании, транспортной инфраструктуре и многих других автоматизированных системах.

Реле РЭВ
Реле серии РЭВ предназначены для управления электроприводами.

Они обеспечивают надежное переключение команд в системах управления электродвигателями, подъемными механизмами, технологическим оборудованием и другими промышленными установками.

Из истории развития

Практически все современные системы автоматического управления, независимо от их трудности, содержат хотя бы одно реле. Меняются контроллеры, программное обеспечение и сетевые технологии, но необходимость надежной физической коммутации электрических цепей остается неизменной.

Контакторы - силовая основа промышленной автоматики

Если реле сравнимо с нервной системой автоматики, то контакторы выполняют роль ее силовых мышц.

Именно они обеспечивают дистанционное многократное включение и выключение силовых электрических цепей под нагрузкой.

От работы контактора зависит запуск электродвигателей, компрессоров, насосов, вентиляционных установок, тягового оборудования и многих других механизмов.

В течение многих лет СПП КВАЗАР производит контакторы для промышленности, железнодорожного транспорта, городского электротранспорта и специального оборудования.

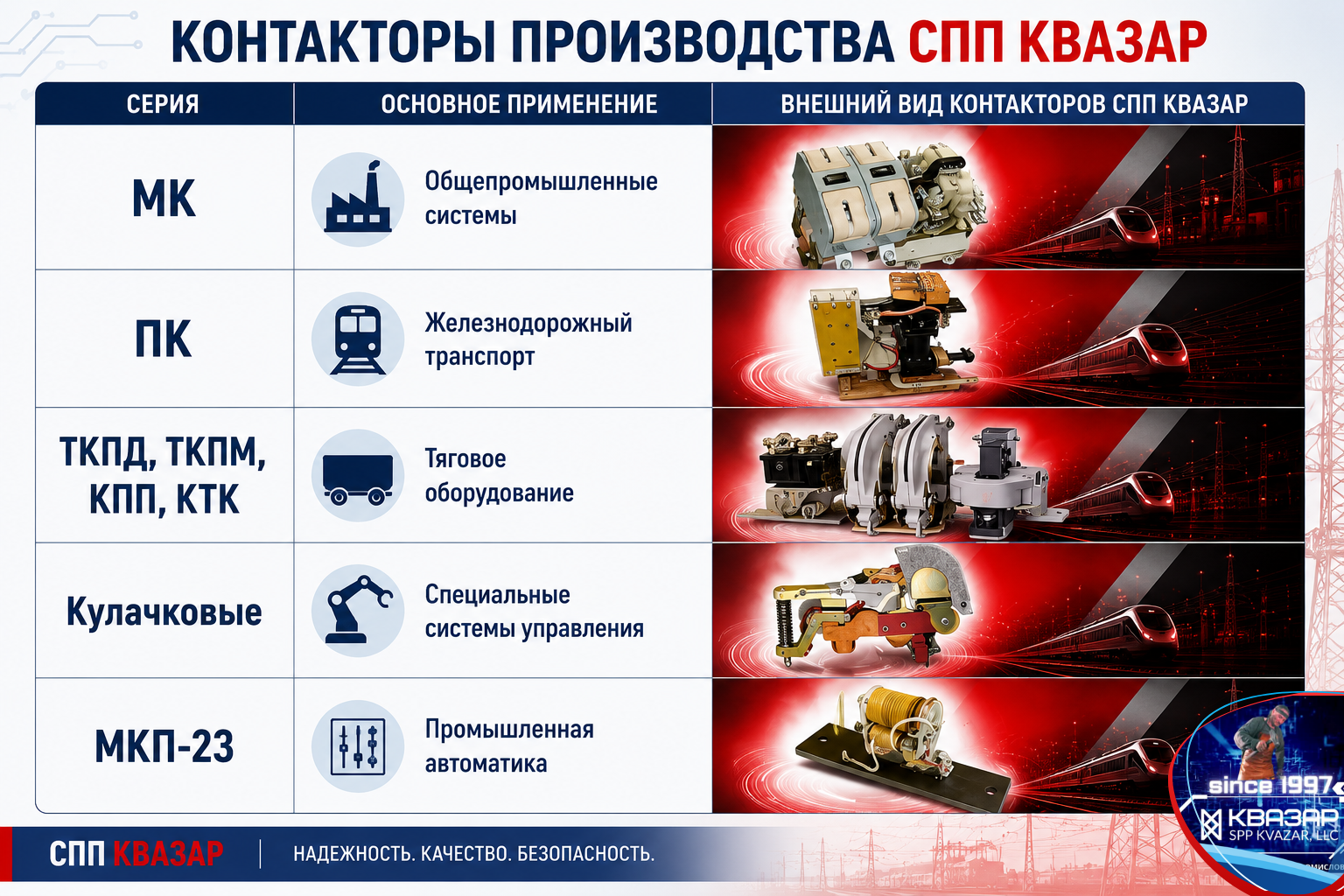

В производственную программу входят:

Контакторы серии МК

Промышленные электромагнитные контакторы общего назначения для управления силовыми электрическими цепями.

Контакторы серии ПК

Электропневматические контакторы, широко применяемые на железнодорожном транспорте и системах электрической тяги.

Тяговые контакторы

Тяговые контакторы серии ТКПД, ТКПМ, КПП и КТК предназначены для работы в ответственных силовых цепях электрического подвижного состава.

Их конструкция обеспечивает высокую коммутационную способность и надежную работу при значительных механических нагрузках и вибрациях.

Кулачковые контакторы

Используются в специализированных системах управления, где необходимо сложное переключение электрических цепей.

Контакторы МКП-23

Электромагнитные промышленные контакторы серии МКП-23 используются в производственном оборудовании и системах автоматического управления различного назначения.

Регуляторы – стабильность работы систем

Не менее важной составляющей современной автоматики есть регуляторы.

Именно они обеспечивают поддержание необходимых параметров работы оборудования вне зависимости от изменений внешних условий.

В номенклатуру СПП КВАЗАР входят:

• регуляторы давления серии АК-11;
• регулятор напряжения серии РРТ-32

Их приложение позволяет автоматически поддерживать необходимые технологические параметры, повышать стабильность работы оборудования и увеличивать ресурс эксплуатации промышленных систем.

Предприятие объединяет классические принципы электромеханики с современными производственными технологиями, развивая конструкции изделий в соответствии с требованиями современной промышленности, транспортной инфраструктуры и энергетики.

Модернизация вместо замены: инженерный подход СПП КВАЗАР

Промышленная автоматика развивается непрерывно, но это не значит, что каждое предприятие должно полностью заменять существующее оборудование при появлении новых технологий.

Для критически важной инфраструктуры – железнодорожного транспорта, метрополитена, энергетики или крупного промышленного производства – полная модернизация часто связана со значительными финансовыми затратами, длительными простоями и необходимостью перепроектирования уже работающих систем.

Поэтому все большее значение приобретает инженерная модернизация — когда новые технические решения интегрируются в существующую систему без изменения ее архитектуры.

Именно по такому принципу работает СПП КВАЗАР, разрабатывая современные электротехнические решения для модернизации транспортной инфраструктуры Украины.

Практический пример – модернизация вагонов метрополитена

Одним из таких примеров стала разработка нового блока управления (БКВВ), предназначенного для работы с быстродействующим автоматическим выключателем вагонов метрополитена (ВА 41-39).

В процессе эксплуатации подвижного состава возникла проблема: штатные блоки управления морально устарели, их ремонт стал экономически нецелесообразным, а отдельные комплектующие больше не выпускались.

Полная замена системы потребовала бы значительных конструктивных изменений вагона.

Инженеры СПП КВАЗАР выбрали другой путь.

Был разработан современный блок (БКВВ), устанавливаемый вместо штатного изделия без изменения электрической схемы вагона.

Такой подход позволил намного упростить модернизацию подвижного состава, сократить время ремонта и продлить срок эксплуатации вагонов без масштабной реконструкции.

Именно такие инженерные решения сегодня все чаще становятся основой для обновления транспортной инфраструктуры.

Такой подход позволяет эксплуатирующим предприятиям модернизировать парк вагонов поэтапно, без большого количества подвижного состава из эксплуатации.

Быстродействующий автоматический выключатель - когда счет идет на миллисекунды

Одним из ответственных элементов тягового электрооборудования вагонов метрополитена является быстродействующий автоматический выключатель.

Его главная задача – за доли секунды отключить силовой круг в случае короткого замыкания, перегрузки или возникновения аварийного режима.

Именно скорость срабатывания определяет, удастся предотвратить повреждение дорогостоящего электрооборудования и избежать развития аварии.

Быстродействующий автоматический выключатель обеспечивает защиту:

тяговых электродвигателей;
силовых электрических цепей;
кабельных сетей;
преобразователей;
Электрооборудование вагона.
В первую очередь, он обеспечивает безопасность пассажиров, стабильную работу подвижного состава и высокую эксплуатационную надежность.

Быстродействующие автоматические выключатели производства СВП КВАЗАР предназначены для применения в электрооборудовании вагонов метрополитена. Требования к конкретному выполнению и снабжению определяются действующей конструкторской, технической и договорной документацией.

_______________________

Следующий этап развития – интеллектуальная автоматика

В течение почти двух столетий промышленная автоматика научилась автоматически управлять машинами.

Следующий шаг – научиться анализировать собственную работу.

Именно это происходит сегодня благодаря развитию цифровых технологий.

Современные системы уже способны:

прогнозировать возможные неисправности;
анализировать тысячи параметров одновременно;
оптимизировать энергопотребление;
предупреждать о будущих отказах оборудования;
помогать оператору принимать правильные решения.

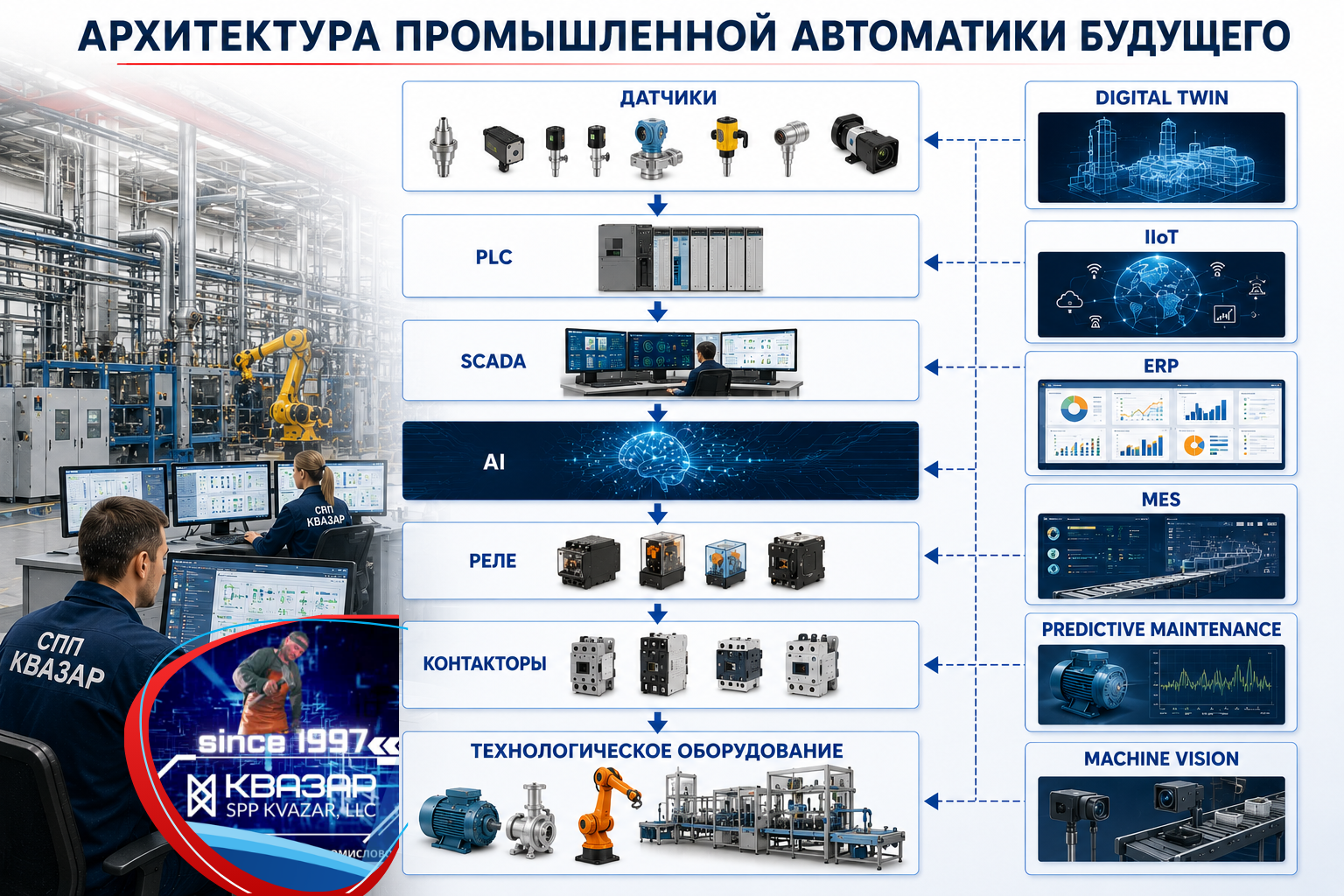

В промышленности активно развиваются:

• Industrial Internet of Things (IIoT);
• Digital Twin (цифровые двойники);
• Machine Vision (машинное зрение);
• Predictive Maintenance (прогнозное техническое обслуживание);
• Искусственный Интеллект (ИИ)

В то же время, важно понимать: искусственный интеллект не заменяет промышленную автоматику.

Он только помогает ему работать более эффективно.

Искусственный интеллект помогает инженерам прогнозировать неисправности и оптимизировать производство. Однако он не заменяет классическую автоматику. Как и сто лет назад, последнее решение выполняет реальный электротехнический аппарат – реле, контактор или другое исполнительное устройство. Именно поэтому развитие цифровых технологий не упраздняет электромеханику, а открывает для нее новый этап развития.

Мало кто знает, но...

Практически все современные дата-центры, атомные электростанции, аэропорты, метрополитены и крупные производственные комплексы, несмотря на использование самых современных цифровых технологий, сегодня содержат тысячи реле и контакторов.

Законы физики не изменились.

Изменились только способы управления ими.

_______________________________

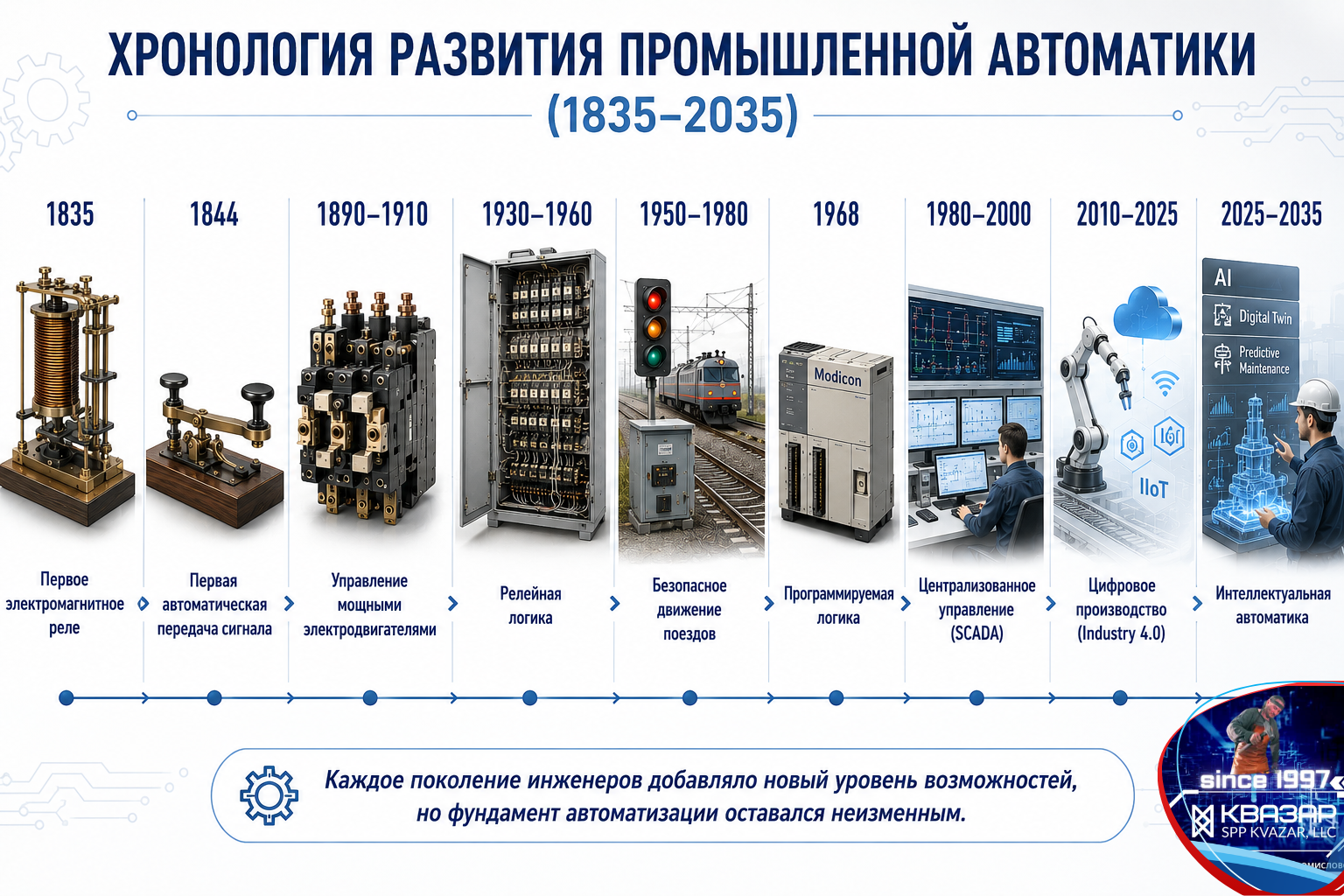

История промышленной автоматики – это прежде всего история инженерной мысли

От первого электромагнитного реле Джозефа Генри до современных интегрированных систем управления прошло около двухсот лет. За это время человечество научилось автоматически управлять сложными производственными процессами, обеспечивать безопасное движение поездов, работу электростанций, метрополитена и промышленных предприятий.

Менялись технологии, появились программируемые контроллеры, цифровые сети, искусственный интеллект и облачные сервисы. Однако основа любой автоматизированной системы осталась неизменной — надежные реле, контакторы, регуляторы и другие коммутационные устройства, превращающие цифровые команды в реальные действия.

СПП КВАЗАР продолжает эту историю, сочетая многолетний опыт производства электротехнической продукции с современными инженерными решениями. Предприятие не только производит широкий спектр компонентов для промышленной автоматики, но и участвует в модернизации транспортной инфраструктуры, создавая решения, отвечающие современным требованиям безопасности, надежности и эффективности.

Почти два столетия назад небольшое электромагнитное реле стало началом новой технической эпохи. Сегодня промышленная автоматика управляет заводами, электростанциями, метрополитеном, железной дорогой и критически важной инфраструктурой. Завтра она станет еще более интеллектуальной. Однако неизменным останется главное — стремление инженеров создавать надежные решения, которым можно доверить ответственные процессы. Именно этот путь развития продолжает СВП КВАЗАР, создавая современную электротехническую продукцию для промышленности, транспорта и энергетики Украины.

СПП КВАЗАР развивает электротехнические решения, сочетающие многолетний инженерный опыт с современными технологиями промышленной автоматизации.

Украина, Киев - 2026
