ПРИЙОМ В ЕКСПЛУАТАЦІЮ ТЕН ВВЕН 500/KV ДЛЯ КОМБІНОВАНОГО КОТЛА ПАСАЖИРСЬКОГО ВАГОНУ

Актуальність програми імпортозаміщення для української економіки та виробництва високотехнологічного транспортного електротехнічного обладнання, промислового електротехнічного обладнання, особливо в умовах війни, не викликає сумнівів. Залізничний транспорт України на сьогодні є найважливішою складовою логістичних ланцюжків постачання ЗСУ, евакуації населення із зон бойових дій, постачанняпромислових підприємств, пасажирських перевезень.

У статті від 11 грудня 2022 року «ІМПОРТОЗАМІЩЕННЯ 2022 – ВИСОКОВОЛЬТНІ ТЕНИ КОТЛІВ» вказувалося на початок виробництва, навесні 2022 року, на заводі СВП КВАЗАР нагрівального трубчастого елемента для котлів пасажирських вагонів.

Підсумком виробничих випробувань приладів та впровадження їх в експлуатацію на залізниці України передує низка необхідних та регламентованих державою та галузевими документами правил та заходів.

Електротехнічний прилад перед впровадженням в експлуатацію має пройти безліч досліджень на предмет відповідності технічним вимогам та гарантіям щодо безпечного та довгострокового використання.

ТЕН - це пристрій експлуатація якого передбачає використання високої напруги, тобто - елемент підвищеної небезпеки.

Виробництво електронагрівачів води, виробничі випробування ТЕН, дослідження експлуатаційних характеристик – це заходи, що передують впровадженню в експлуатацію електронагрівальних елементів у котлах пасажирських вагонів залізничного транспорту України. Результати випробувань мають бути відображені у документах галузевої комісії.

2.02.2023 року на виробничій базі СВП КВАЗАР відбулося засідання приймальної комісії з розгляду результатів приймальних випробувань електронагрівачів ВВЕН 500/KV для комбінованого електрокотла системи опалення пасажирських вагонів.

Комісія визначалася наказом директора ТОВ «СВП «Квазар» від 30.01.2023 р. № 10. До складу комісії увійшли провідні спеціалісти та топ-менеджери галузевих відомств Української залізниці.

Голова комісії:

Боков І.Д. – директор ТОВ «СВП «Квазар»;

Члени комісії:

Карчевська Л.Г. – менеджер відділу впровадження нового рухомого складу та технічних засобів інфраструктури Департаменту розвитку та технічної політики АТ «Укрзалізниця»;

Гладишка С.Б. – головний спеціаліст відділу ремонту пасажирських вагонів Департаменту далекого сполучення філії «Пасажирська компанія» АТ «Укрзалізниця»;

Милостяк В.П. - Начальник ПКТБ АТЕ філії «НІКТІ»;

Соловенко В.В. - Заступник начальника відділу з якості продукції регіональної філії «Південно-Західна залізниця»;

Зельський І.Є – ревізор з безпеки руху відділу контролю за рухомим складом та безпекою дорожнього руху Департаменту безпеки руху, охорони праці та екологічної безпеки;

Зіненко В.С. – менеджер – начальник відділу нормативно-технічних питань філії «Відомча воєнізована охорона» АТ «Укрзалізниця».

Міжвідомча комісія провела такі заходи:

1.Дослідила дослідні зразки електронагрівачів ВВЕН 500/KV № 007-030 у кількості 24 шт., які були розроблені та виготовлені ТОВ «СВП «КВАЗАР» у 2022 році.
2.Вивчила проект ТУ (технічні умови) У 27.5-36177373-028:2022 «Електронагрівачі ВВЕН 500/KV», погоджений із профільними структурними підрозділами АТ «Укрзалізниця».
Вивчила конструкторську документацію:
- ТК.ВВЕН.681815.001 «Електронагрівач ВВЕН/500KV»;

- Лист № 15/33 від 12.01.2023 р. від філії «НІКТІ» про погодження креслярської документації.

3.Розглянула комплекти документів технологічного процесу на виготовлення електронагрівача ВВЕН 500/KV (СВП КВАЗАР).
4.Вивчила паспорт «Електронагрівачі ВВЕН 500/KV».
5.Вивчила програму та методику прийомних випробувань електронагрівачів. (ПМ «Електронагрівачі ВВЕН 500/KV»), погоджену з АТ «Укрзалізниця» 01.11.2022 р.
6.Розглянуто та детально вивчено протокол випробувань електронагрівачів ВВЕН 500/KV у кількості 6 штук, виданий державним випробувальним центром з підтвердження оцінки відповідності «Харківстандартметрологія».
7.Вивчено матеріали, що підтверджують відповідність продукції вимогам нормативних документів (сертифікати, паспорти якості на покупні матеріали та комплектуючі):
– ДСТУ 2773-94 (ГОСТ 9219-95) «Апарати електричні тягові. Загальні технічні вимоги»;

                – проект ТУ У 27.5-36177373-028:2022 «Електронагрівачі ВВЕН 500/KV»;

                    – програма та методика приймальних випробувань ТК.ВВЕН.680121.001 ПМ «Електронагрівачі ВВЕН 500/KV».

На заводському комплексі СВП КВАЗАР менеджментом підприємства були представлені членам комісії виробничі майданчики:

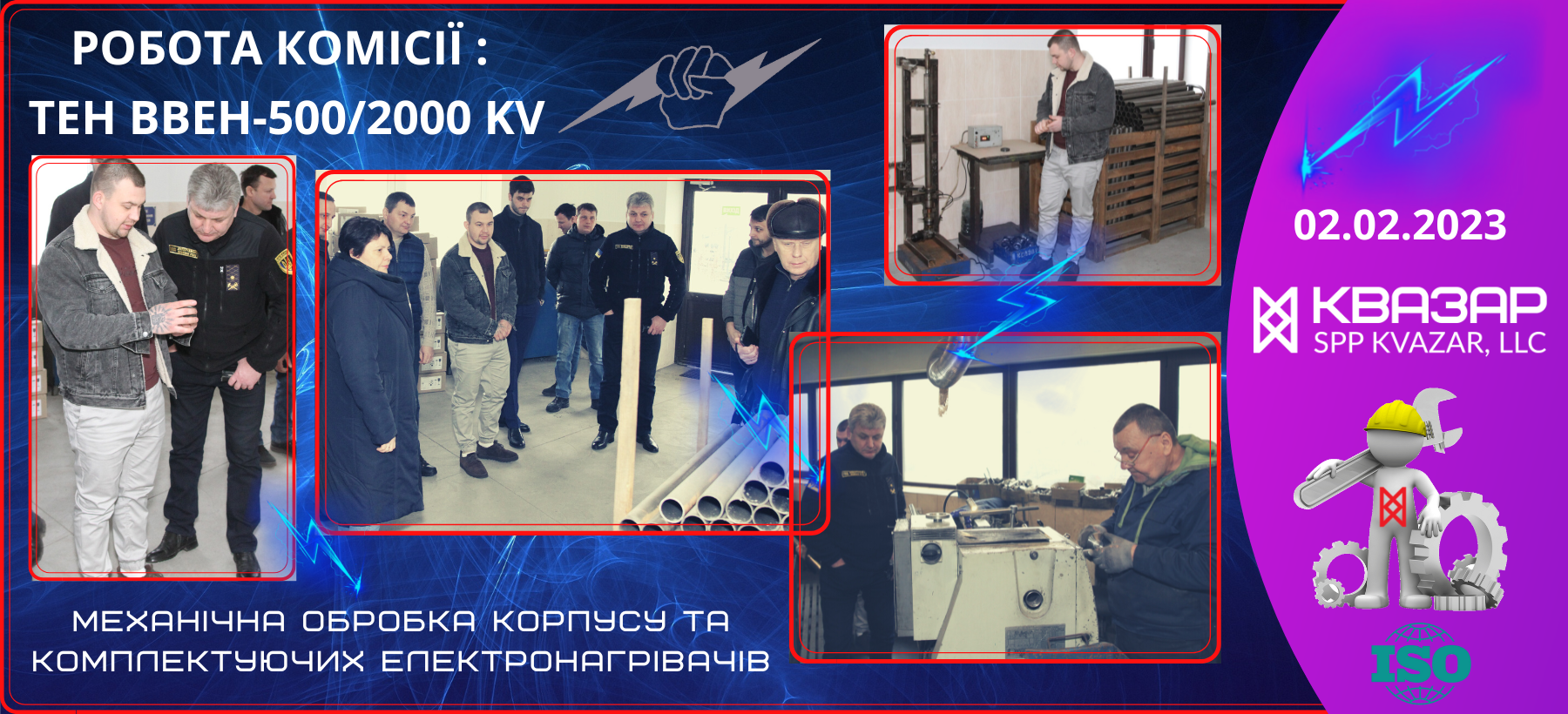

• з механічної обробки комплектуючих електронагрівачів. Майданчик призначений для механічної обробки корпусу ТЕН та інших металевих складових пристрою, зварювання (автоматичного) корпусу ТЕН;

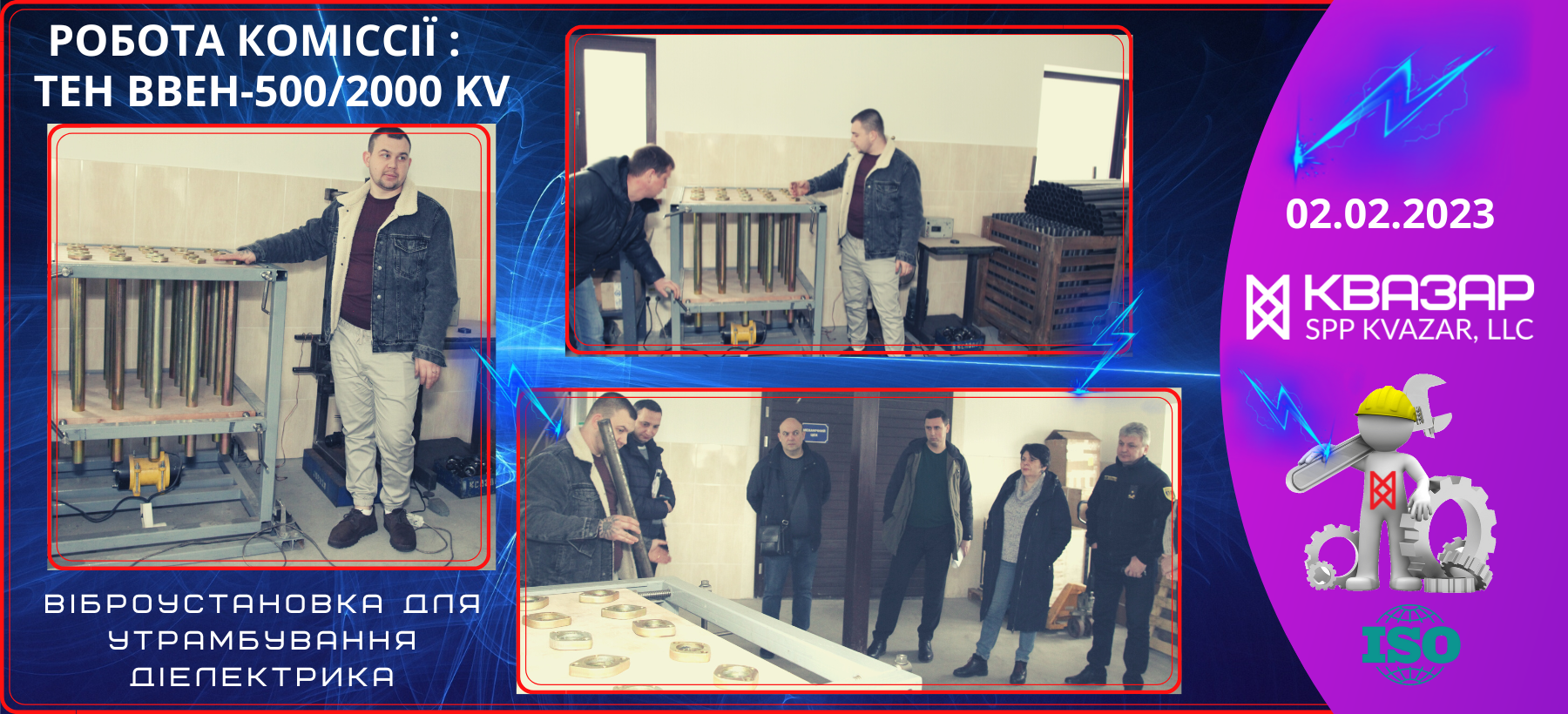

• віброустановка для утрамбування діелектрика (пісок) в електронагрівачах;

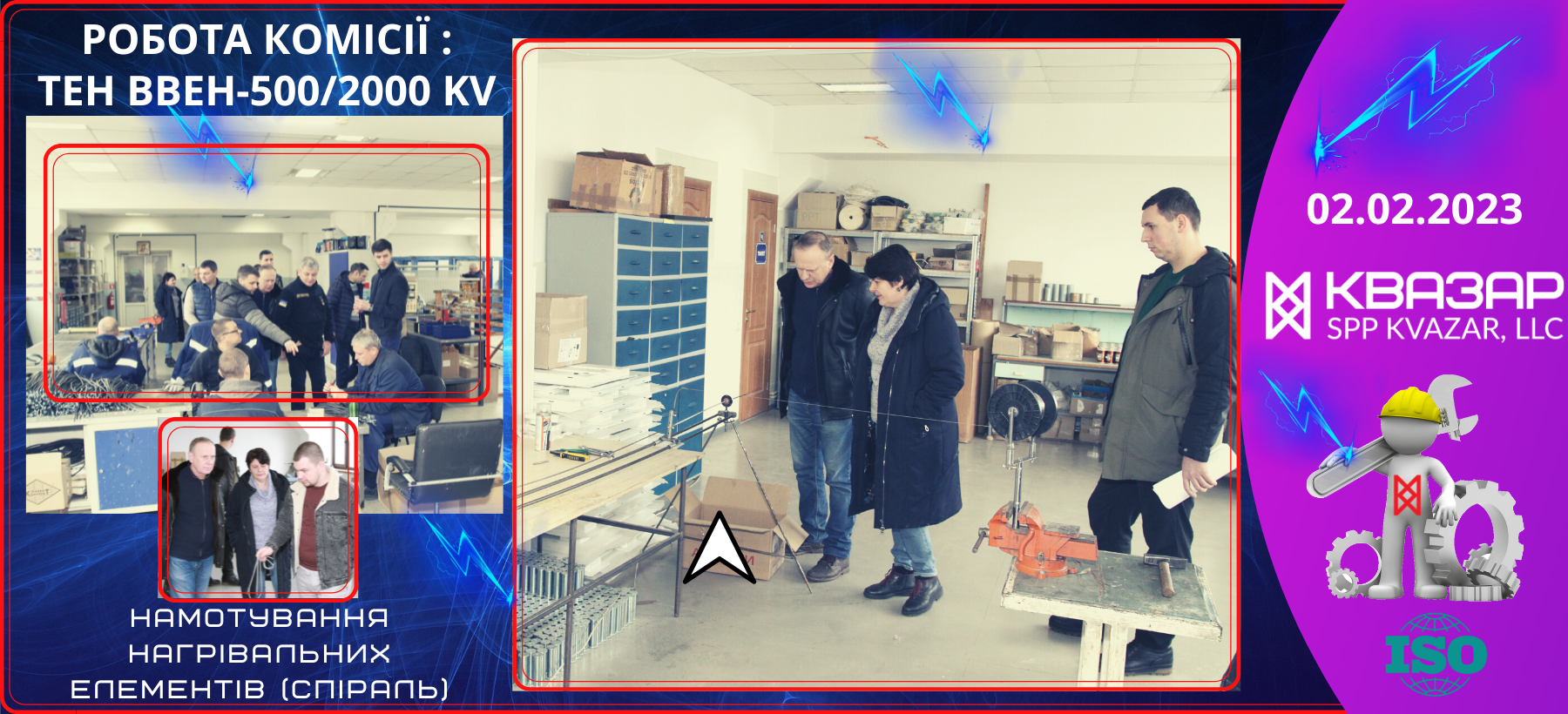

• з намотування нагрівальних елементів (спіраль);

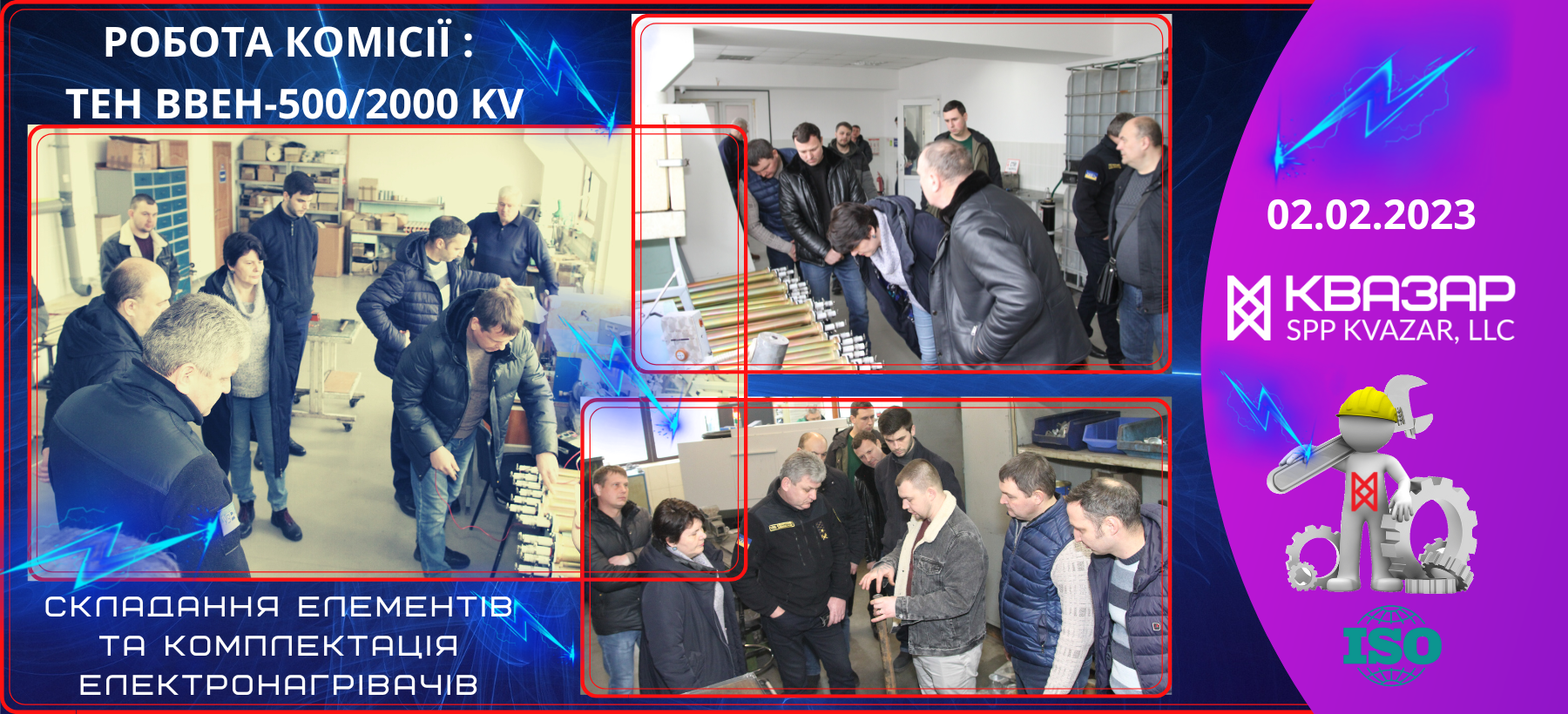

• зі збирання елементів та комплектації електронагрівачів;

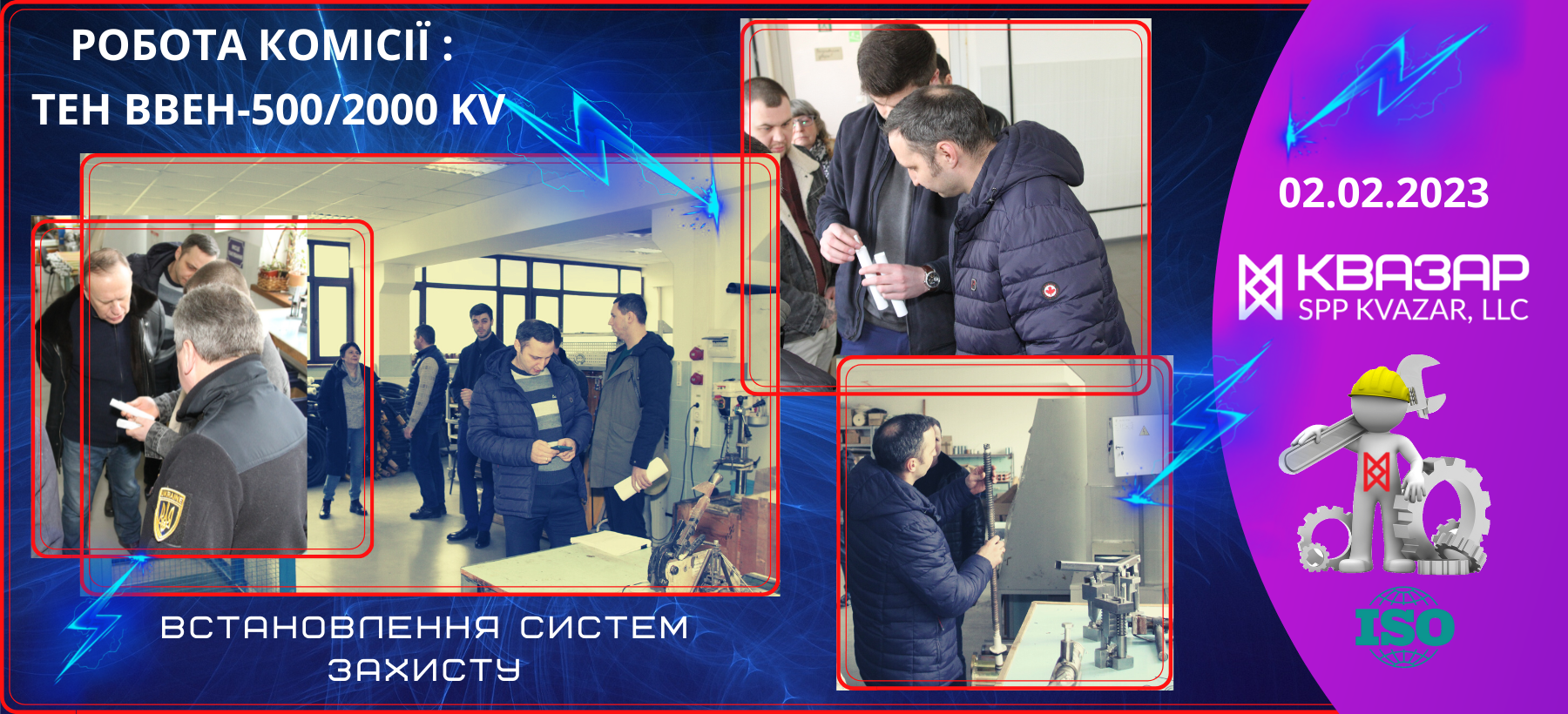

• встановлення систем захисту;

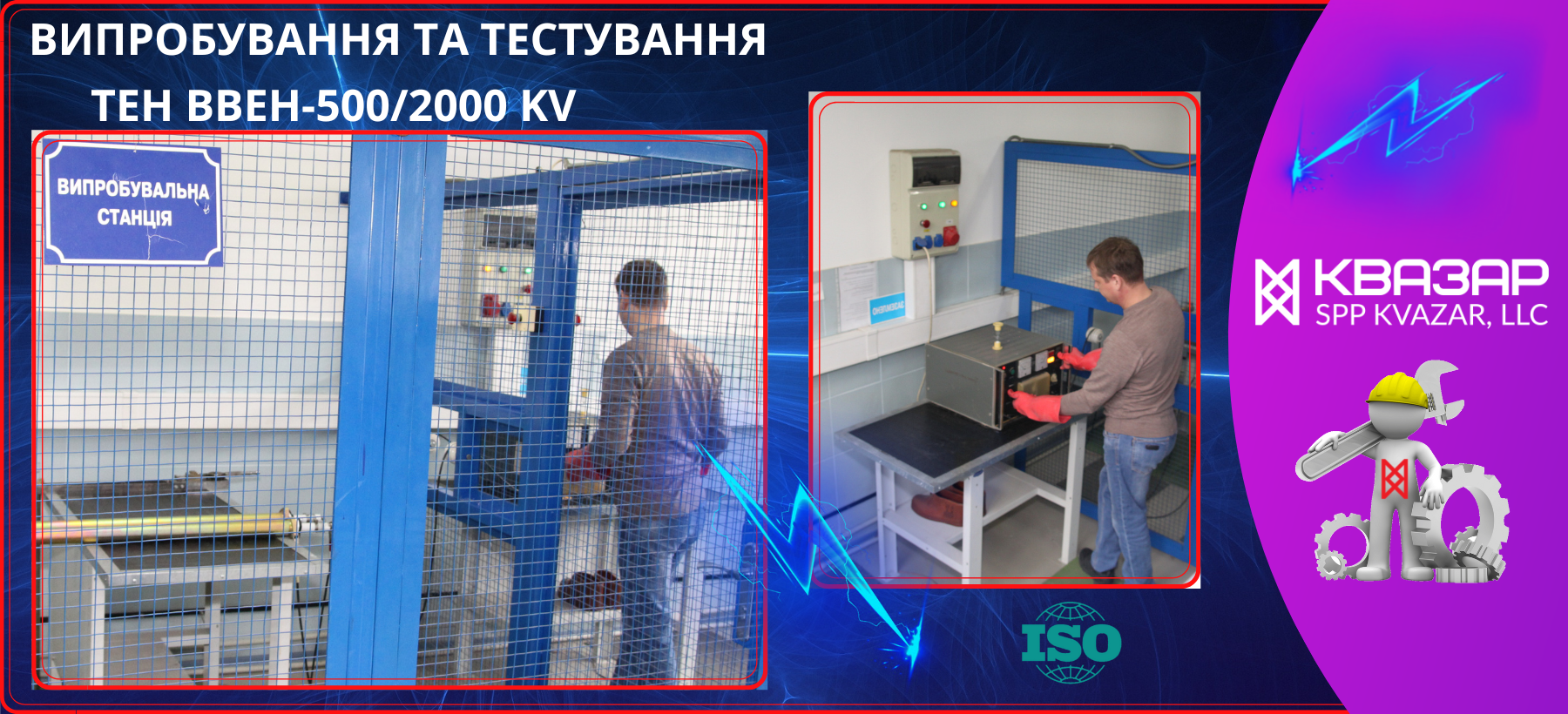

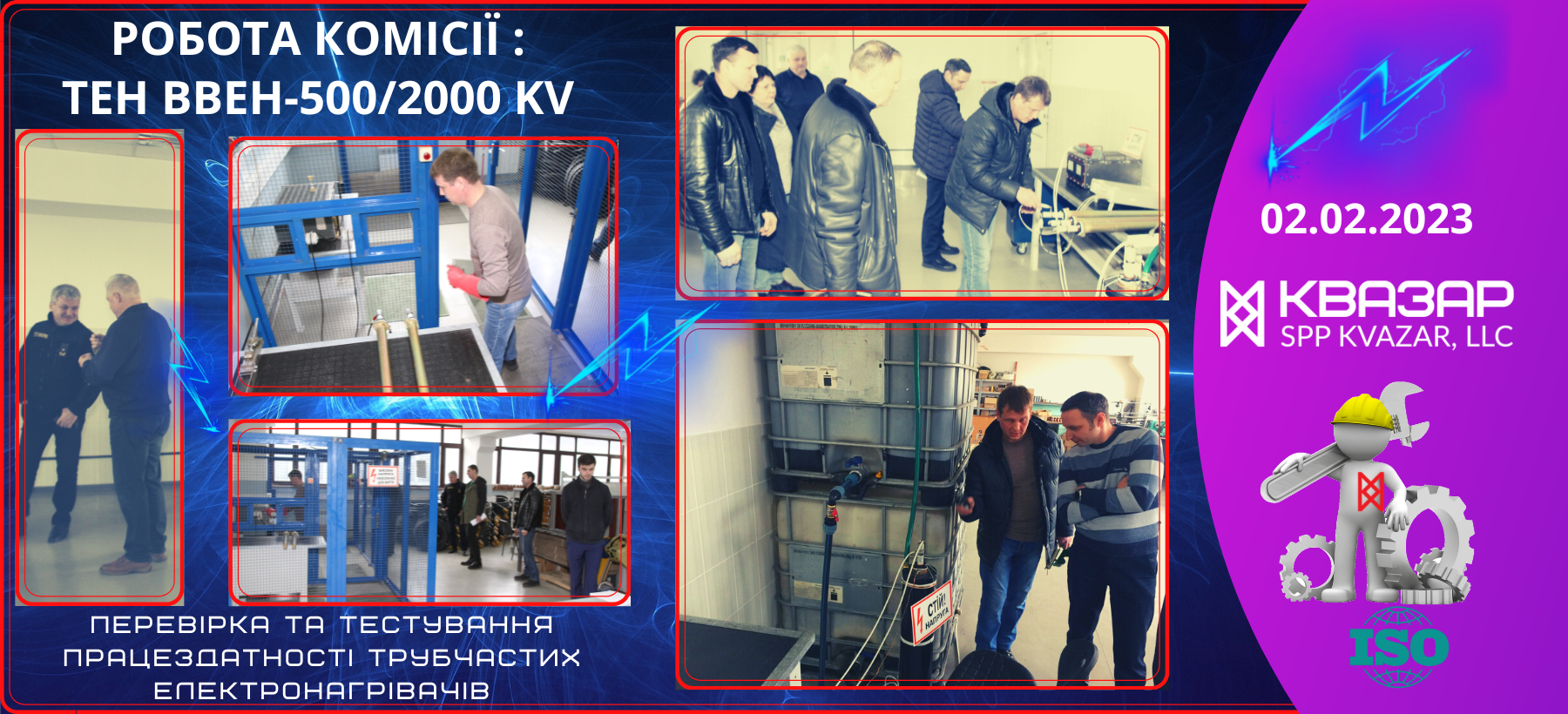

• з перевірки та тестування працездатності трубчастих електронагрівачів;

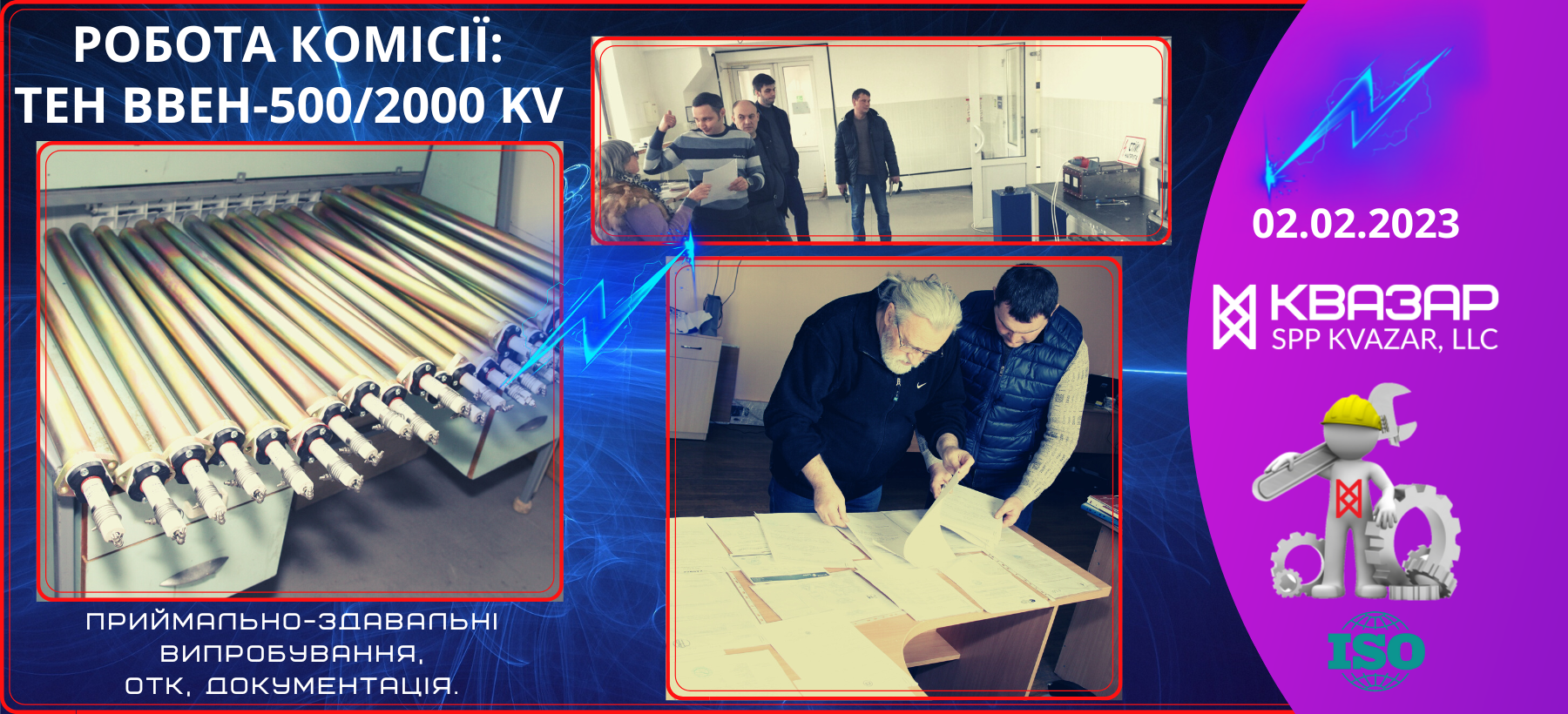

• приймально-здавальних випробувань;
• ВТК.

За результатами роботи міжвідомчої комісії прийнято низку важливих рішень, які були відображені в акті засідання приймальної комісії з розгляду результатів приймальних випробувань електронагрівачів ВВЕН 500/KV для комбінованого електрокотла системи опалення пасажирського вагона.

Комісія встановила:

Конструкторська документація електронагрівач ВВЕН 500/KV виконана в повному обсязі.
Комісія вирішила:

1.Досвідчені зразки відповідають вимогам, встановленим у проекті ТУ У 27.5-36177373-028:2022 «Електронагрівачі ВВЕН 500/KV» та конструкторській документації ТК.ВВЕН.681815.000 «ЄВ».
2.Провести підконтрольну експлуатацію електронагрівачів ВВЕН 500/KV у кількості 2 вагонокомплектів (48 штук) на двох вагонах пасажирського поїзда філії «Пасажирська компанія» АТ «Укрзалізниця» в опалювальний період 2022-2023 років до його закінчення.

3.За результатами підконтрольної експлуатації надати в АТ "Укрзалізниця" повний та докладний звіт про робочі характеристики та надійність роботи ТЕНів.

4.Внести зміни до п. 1.2.1 таблиці 1 п. 5 таблиці проекту ТУ У 27.5-36177373-028:2022 «Електронагрівачі ВВЕН 500/KV», за значенням випробувальної напруги при приймально-здавальних випробуваннях відповідно до вимог п. 6 ЦЛ 0021 Електрообладнання пасажирських вагонів. "Посібник з капітального ремонту". Узгодити та затвердити ТУ У 27.5 36177373 028:2022 за результатами експлуатаційних випробувань.
5.Надати в АТ «Укрзалізниця» підтверджуючі документи щодо відповідності групи горючості (негорючий або важкогорючий матеріал згідно з ДСТУ 8829) елементів електронагрівача: фланець ТК.ВВЕН.711157.001 та прокладка ТК.ВВЕН.701
6.Конструкторської документації ТК.ВВЕН.681815.001 «Електронагрівач ВВЕН/500KV» присвоїти літеру «О1».

Випустити настановну серію ТЕН ВВЕН 500/КV у кількості 1500 шт.
Дослідницькі зразки використовувати в випробуваній експлуатації.

СВП КВАЗАР - виробництво та впровадження в експлуатацію ТЕН для котлів пасажирських вагонів залізничного транспорту.
Україна, Київ – 2023 рік.
