Кондиціонери для пасажирських вагонів: розвиток кліматичних систем на залізничному транспорті

Комфорт у пасажирському вагоні сьогодні сприймається як природна складова подорожі. Пасажир очікує, що незалежно від пори року за вікном усередині вагона підтримуватиметься комфортна температура, надходитиме свіже повітря, а робота кліматичного обладнання залишатиметься майже непомітною.

Проте шлях до сучасного мікроклімату на залізниці тривав понад століття. Спочатку пасажири рятувалися від спеки відкритими вікнами та вентиляційними люками. Потім з'явилися механічні вентилятори, системи примусової вентиляції, холодильні машини, централізовані установки кондиціювання, автоматичний клімат-контроль, а сьогодні залізнична галузь поступово переходить до цифрового та прогнозного керування мікрокліматом.

Змінилася й сама роль кліматичного обладнання. Сучасний кондиціонер для пасажирського вагона — це вже не просто пристрій для охолодження повітря. Він є частиною комплексної інженерної системи вагона, яка повинна забезпечувати охолодження, обігрів, вентиляцію, фільтрацію та автоматичне підтримання заданих параметрів повітряного середовища під час руху поїзда.

Для України ця тема має ще один важливий вимір. Розвиток пасажирського рухомого складу потребує не лише закупівлі сучасного обладнання, а й формування власної конструкторської, виробничої та сервісної компетенції.

Одним із таких українських проєктів став автономний вагонний кондиціонер АВК-30/KV СВП КВАЗАР — результат кількарічного циклу проєктування, виготовлення, випробувань та подальшої модернізації.

Щоб зрозуміти значення цього проєкту, варто пройти весь шлях розвитку вагонного мікроклімату — від відкритого вікна парового поїзда до системи, яка в майбутньому зможе прогнозувати потреби пасажира ще до зміни температури у вагоні.

Коли комфорт залежав від відкритого вікна

Перші пасажирські вагони: тепло навчилися створювати раніше за прохолоду

У перших поколіннях пасажирських вагонів головним завданням було саме перевезення людей. Питання мікроклімату довгий час залишалося другорядним.

У холодну пору року ситуацію поступово навчилися вирішувати за допомогою печей, водяного, парового та інших видів опалення.

З літньою спекою було значно складніше.

Основним засобом залишалася природна вентиляція: відчинені вікна, двері, дахові люки та вентиляційні отвори.

Під час руху різниця тиску між внутрішнім простором вагона та зовнішнім середовищем створювала повітрообмін. Однак керувати ним практично неможливо.

Разом зі свіжим повітрям через вікна до салону потрапляли пил, шум, сажа й дим паровоза. Під час стоянок природний повітрообмін різко зменшувався.

На залізницях Російської імперії ще у XIX столітті з'являлися надвіконні та підвіконні вентиляційні пристрої, а згодом — дахові витяжні дефлектори різних конструкцій. Це було важливим кроком, однак усі такі системи залишалися залежними від температури зовнішнього повітря.

Від природної до примусової вентиляції

Наступним етапом стало застосування механічних вентиляторів.

Тепер повітря можна було подавати до вагона незалежно від швидкості його руху, спрямовувати каналами та розподіляти між пасажирськими приміщеннями.

Це був принциповий технологічний перехід.

Уперше мікроклімат почав залежати не лише від погоди, а й від спеціального обладнання.

Але вентиляція мала фундаментальне обмеження:

вона могла замінити повітря, але не могла зробити його холоднішим за зовнішнє.

Якщо за вікном +35 °C, просте збільшення повітрообміну не створить у салоні стабільні +22…+24 °C.

Для цього залізниці була потрібна холодильна машина.

____________

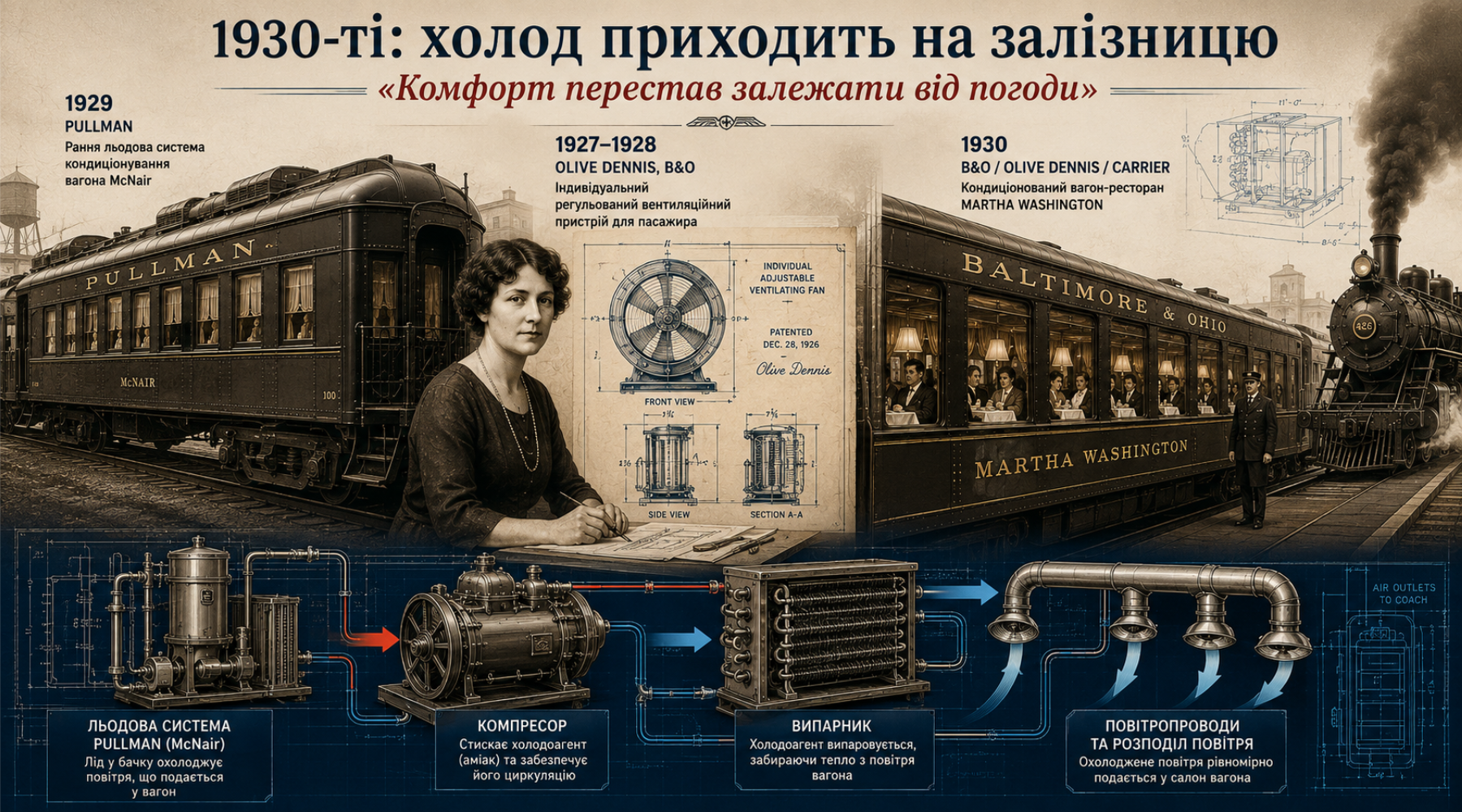

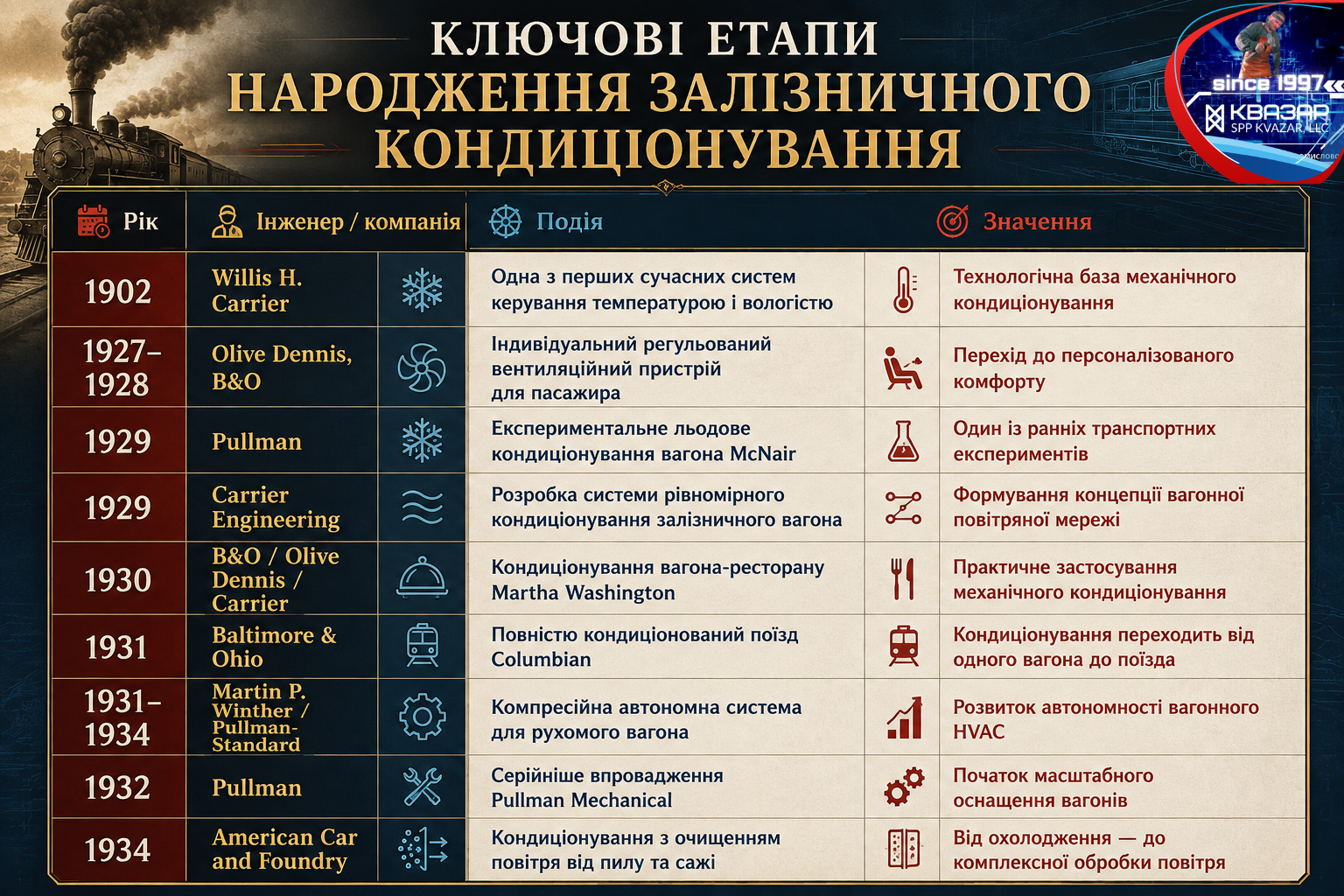

Народження залізничного кондиціонування: 1920–1930-ті роки

Вілліс Керрієр: технологія, без якої сучасного кондиціонера не було б

Передумовою революції у транспортному мікрокліматі став розвиток механічного кондиціонування на початку XX століття.

Американський інженер Вілліс Гевіленд Керрієр (Willis Haviland Carrier) ще у 1902 році створив одну з перших сучасних систем керування температурою та вологістю повітря для промислового застосування. Надалі створена ним компанія Carrier стала одним із ключових учасників розвитку холодильних та кліматичних технологій.

На залізницю ці рішення прийшли не відразу.

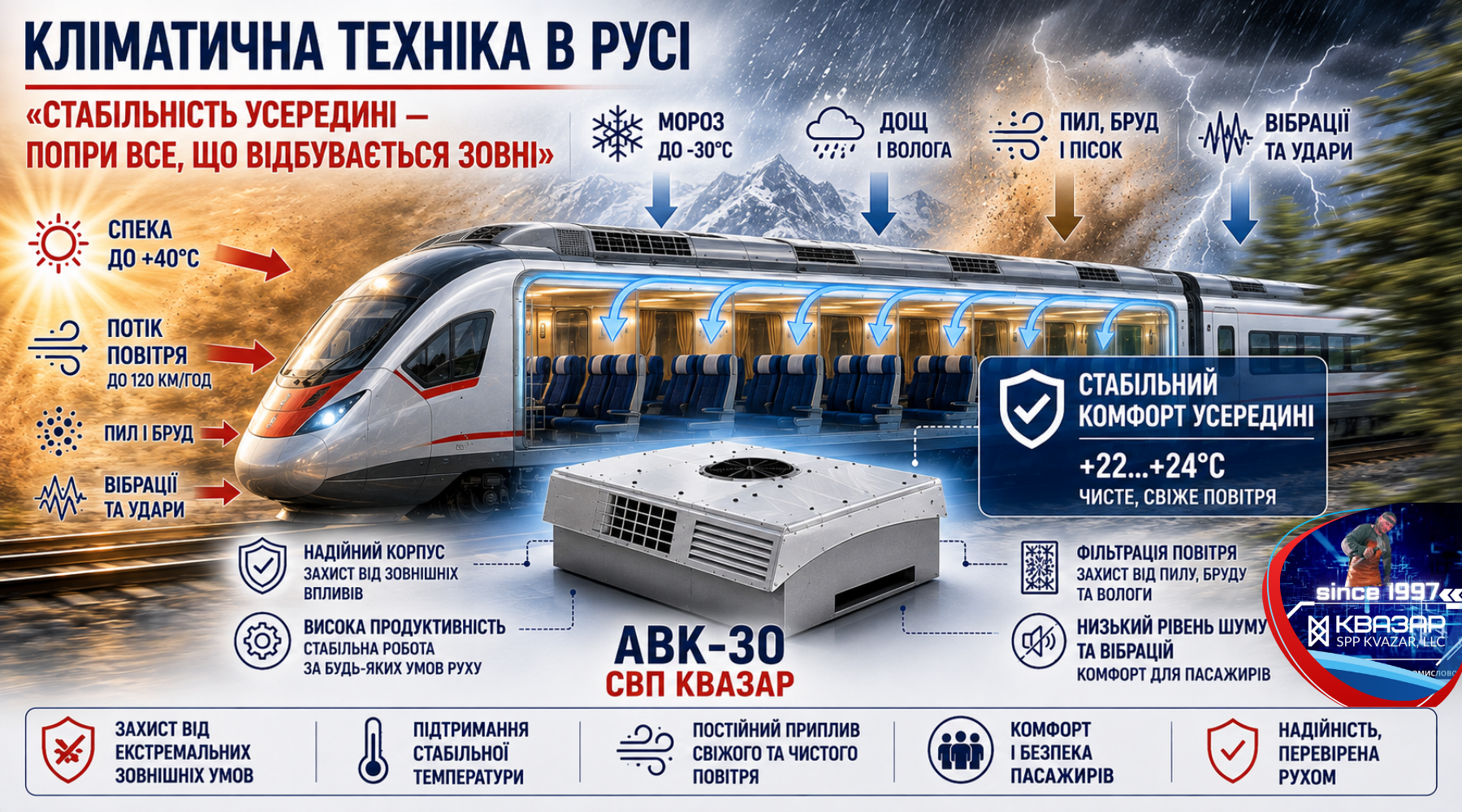

Рухомий вагон створював принципово складніші умови: вібрації, обмежені габарити, дефіцит енергії, постійно змінне зовнішнє середовище та необхідність рівномірно подавати повітря по довгому салону.

Олів Денніс: від індивідуальної вентиляції до першого успішно кондиціонованого вагона

Особливе місце в історії залізничного комфорту займає американська інженерка Олів Денніс (Olive Dennis), яка працювала на Baltimore & Ohio Railroad.

У 1927 році вона розробила індивідуальний вентиляційний пристрій для пасажирського місця, вбудований у нижню частину віконної конструкції. Він дозволяв пасажиру регулювати приплив свіжого повітря, не створюючи протягу для сусідів. У 1928 році конструкцію було запатентовано.

Наступним кроком стала співпраця Денніс з інженерами Carrier.

У 1930 році вагон-ресторан Martha Washington компанії Baltimore & Ohio став одним із перших успішних пасажирських залізничних вагонів із повноцінним кондиціонуванням.

А вже у 1931 році B&O представила Columbian — перший повністю кондиціонований поїзд компанії.

Це була справжня революція.

Пасажир уперше отримував не просто вентиляцію, а контрольоване внутрішнє середовище незалежно від літньої температури за вікном.

Pullman: від льоду до механічної холодильної машини

Одночасно експерименти проводила компанія Pullman.

Ще у 1929 році Pullman встановила експериментальну систему охолодження з використанням льоду у спальному вагоні McNair.

А вже у 1932 році компанія розпочала масштабнішу програму встановлення власної механічної системи Pullman Mechanical на десятках спальних, ресторанних та інших вагонів.

Протягом 1930-х років кондиціонування поступово стало стандартним оснащенням нових полегшених вагонів Pullman.

Martin P. Winther і компресійна система для рухомого вагона

Важливий слід залишив інженер Martin P. Winther, який працював над системою кондиціонування для Pullman-Standard Car Manufacturing Company.

Розробка мала пріоритет від 26 грудня 1931 року, а у 1934 році була подана відповідна патентна заявка.

Її особливість добре демонструє технічну проблему тієї епохи: холодильне обладнання повинно було отримувати енергію безпосередньо на рухомому вагоні. У запропонованій схемі привід компресійної холодильної системи був пов'язаний із віссю вагонного візка.

Тобто вже тоді інженери вирішували те саме завдання, яке залишається актуальним і сьогодні:

як зробити кліматичну установку автономною від зовнішньої інфраструктури.

Carrier Engineering: рівномірний клімат по всьому вагону

Інший важливий патент Carrier Engineering Corporation мав пріоритет від 26 грудня 1929 року.

У ньому вже прямо йшлося про кондиціонування саме залізничного вагона та необхідність рівномірно розподілити оброблене повітря по всій зоні перебування пасажирів.

Це надзвичайно важлива деталь.

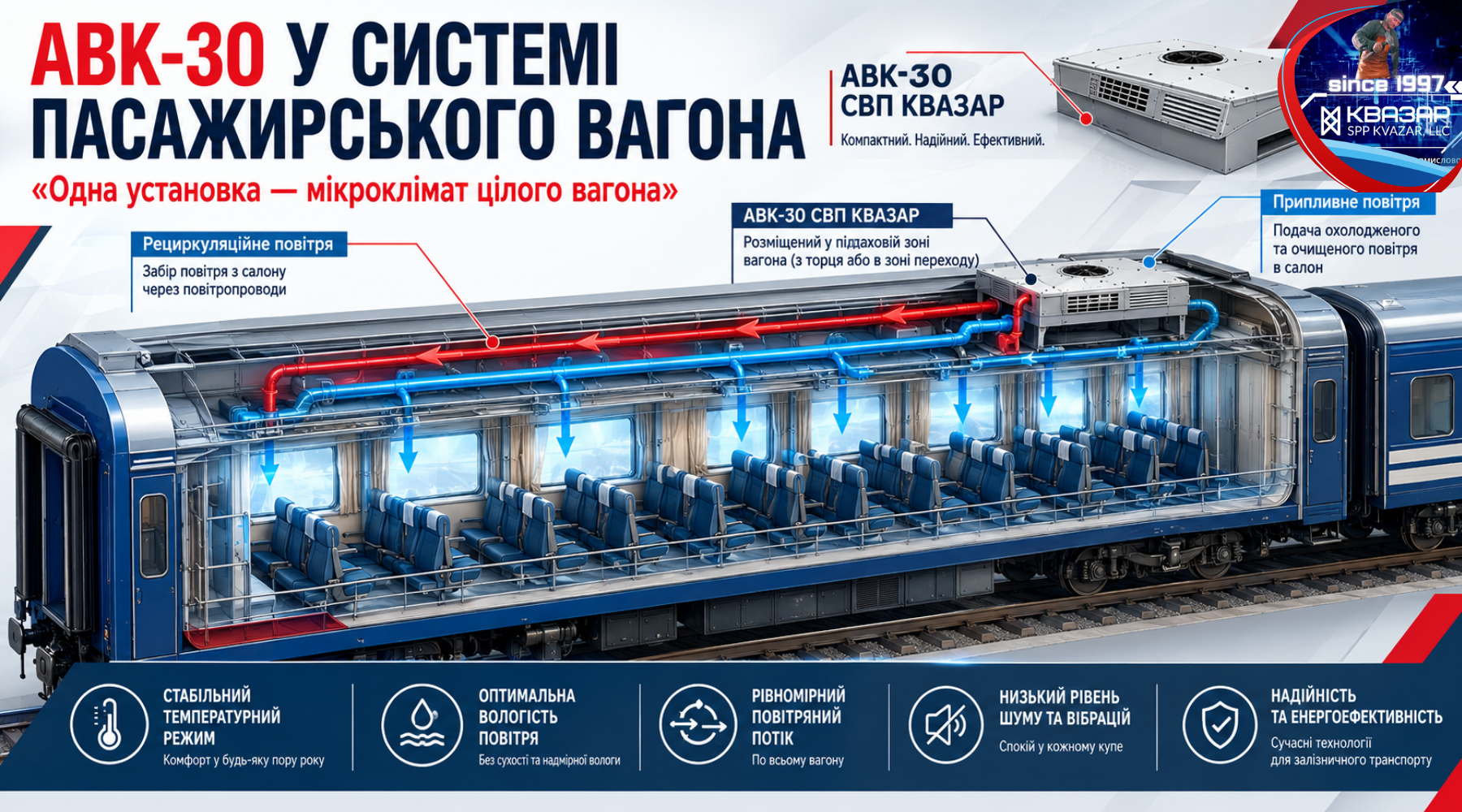

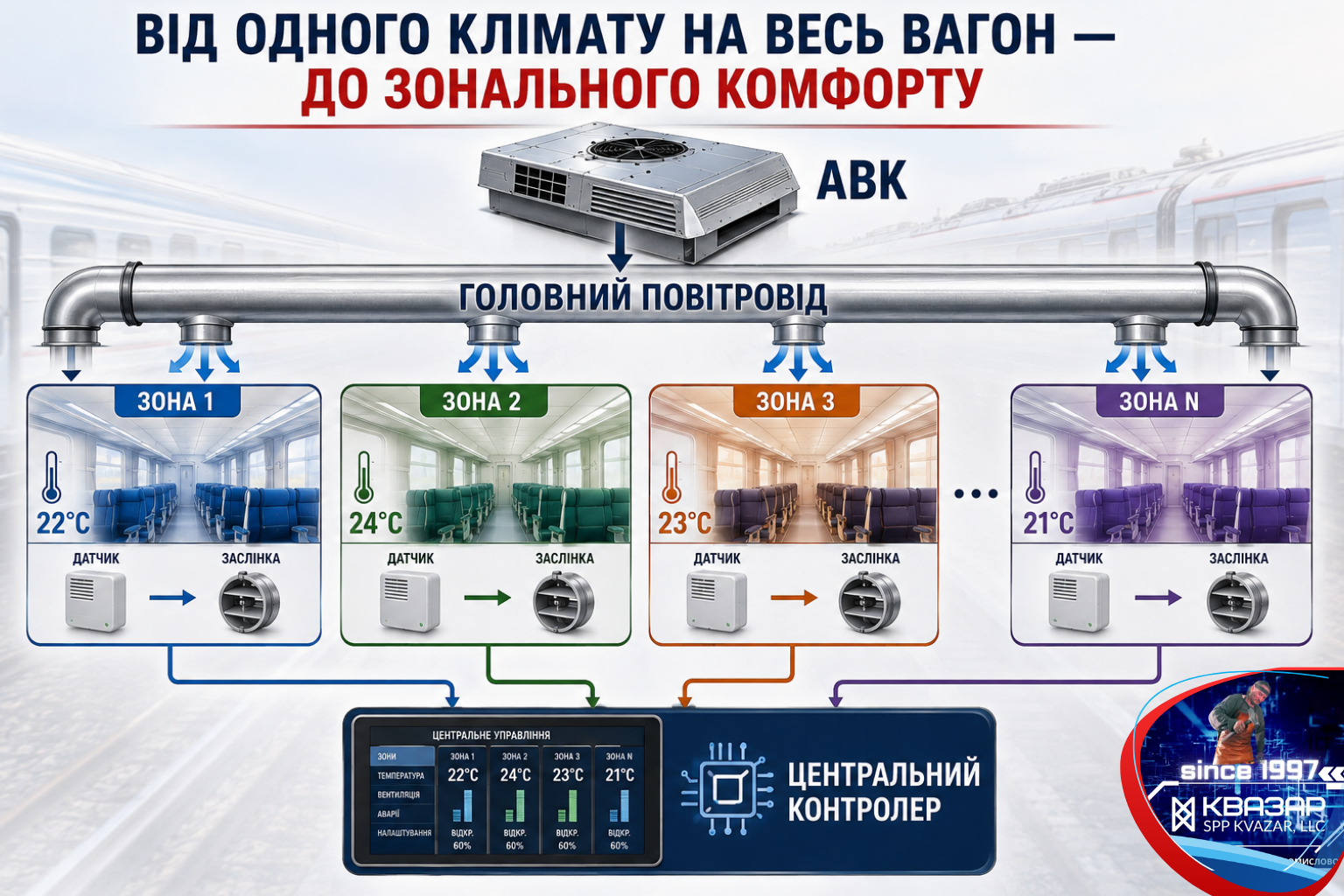

Інженери дуже швидко зрозуміли: недостатньо просто поставити холодильну машину у вагон.

Потрібно організувати повітряну мережу вагона.

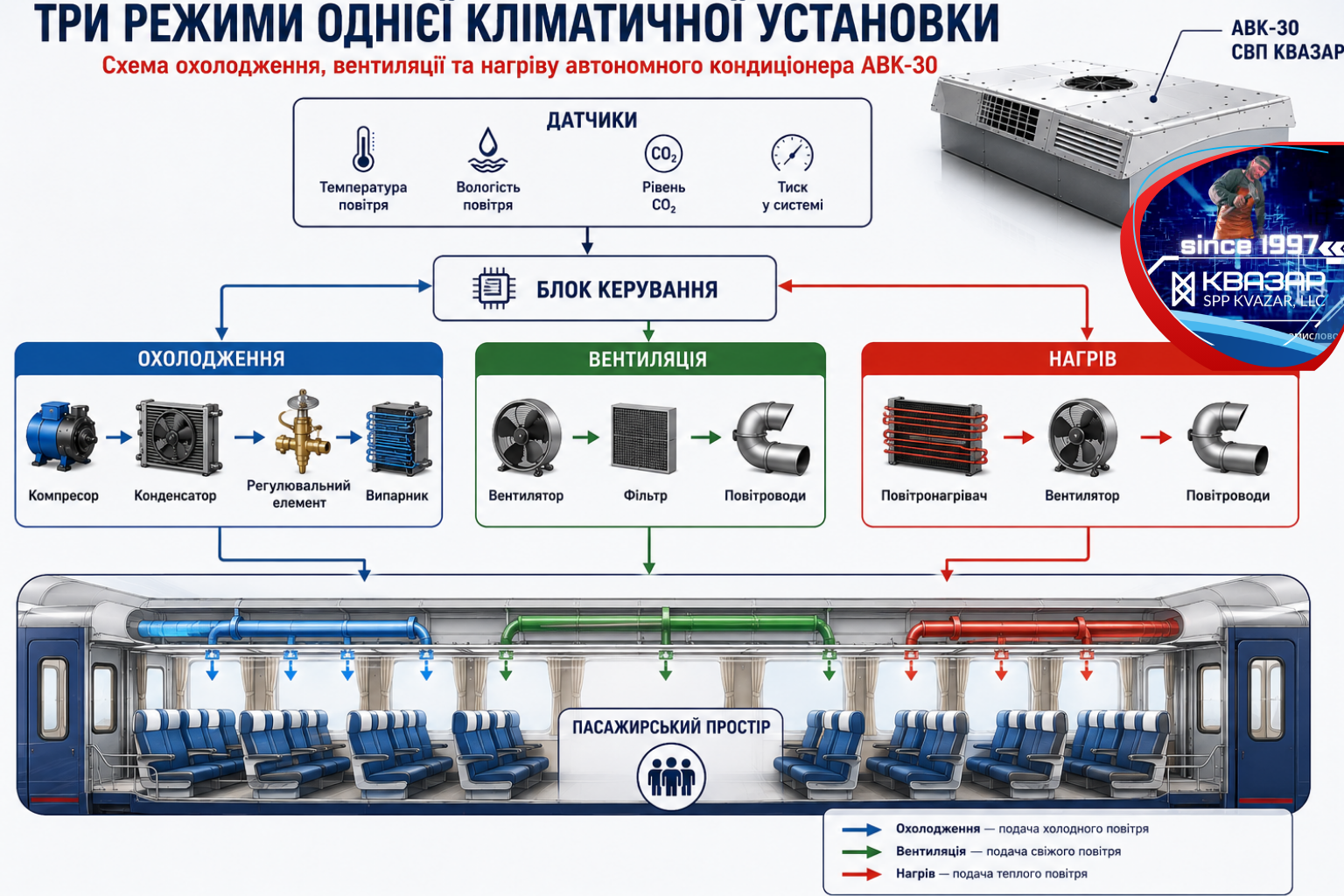

Саме цей принцип лежить в основі сучасних вагонних HVAC-систем (Heating — опалення, Ventilation — вентиляція, Air Conditioning — кондиціювання)

1934 рік: температура плюс очищення повітря

У березні 1934 року American Car and Foundry Company подала ще одну характерну патентну заявку на систему кондиціонування пасажирських вагонів.

Завдання системи формулювалося ширше за просте охолодження: повітря салону потрібно було очищувати від пилу, сажі та інших сторонніх домішок, одночасно підтримуючи необхідну температуру.

Так уже у 1930-х сформувалася концепція, яку сьогодні назвали б HVAC:

температура + вентиляція + якість повітря + керований розподіл.



________________

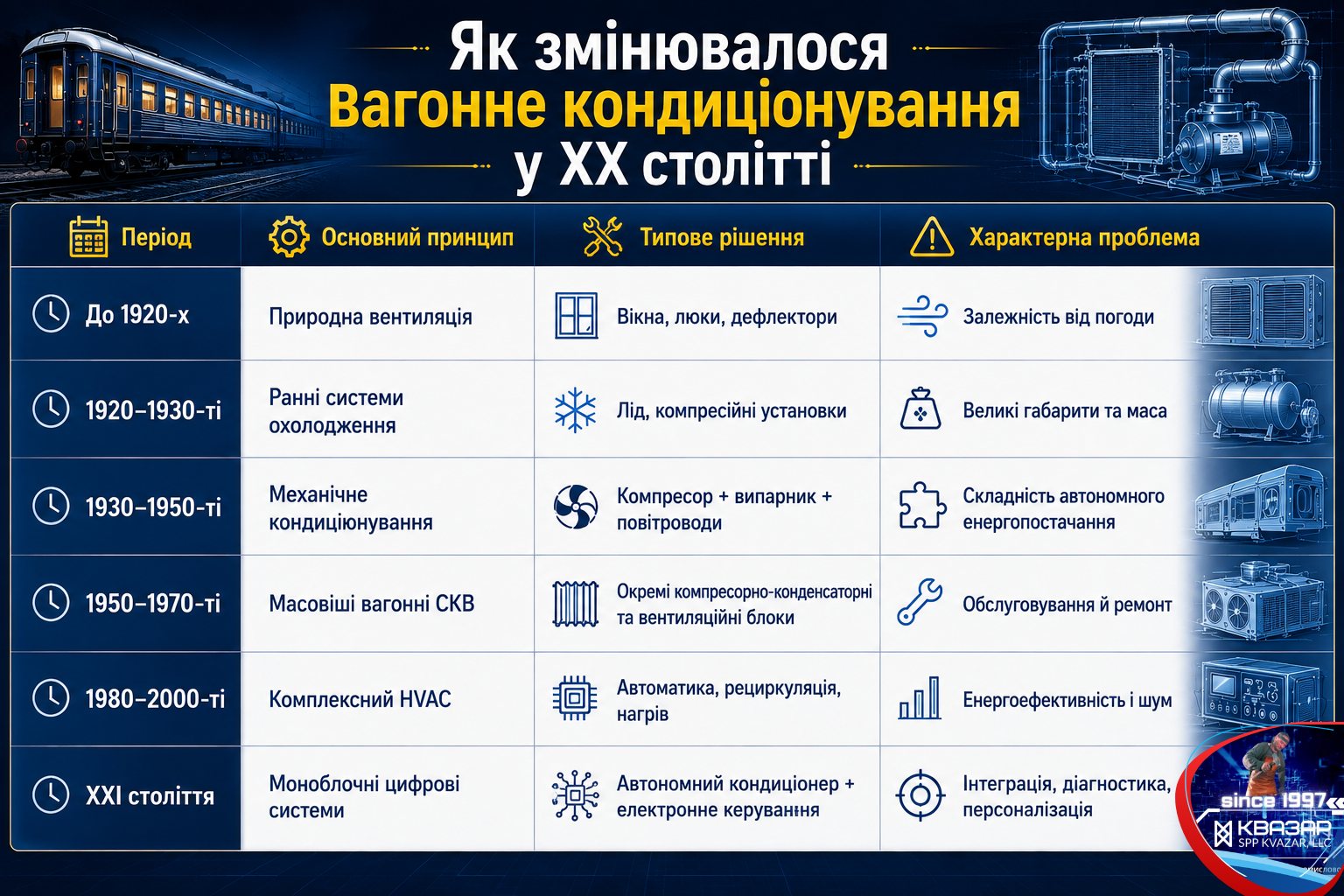

Від експерименту до стандарту: 1940–1970-ті

Після Другої світової війни кондиціонування дедалі швидше переходило з категорії преміальної опції до стандартної інженерної системи пасажирського транспорту.

Зростала швидкість поїздів.

Вагони ставали герметичнішими.

Вимоги до шумоізоляції обмежували можливість постійно користуватися відкритими вікнами.

Міжнародне сполучення вимагало стабільного мікроклімату на маршрутах, що проходили через різні кліматичні зони.

Паралельно вдосконалювалися компресори, холодоагенти, теплообмінники та системи автоматики.

Поступово сформувався сучасний принцип:

вагон більше не вентилюється випадково — його внутрішнє повітряне середовище створюється інженерною системою.

СРСР: від дослідних установок до серійного кондиціонування

У 1950-х кондиціонування вже стало предметом окремих залізничних досліджень

Радянська залізниця також досить рано почала системно вивчати проблему вагонного кондиціонування.

Показовим є вже сам факт, що у 1957 році "Трансжелдориздат" видав окрему 80-сторінкову працю «Кондиционирование воздуха в пассажирских вагонах на железных дорогах СССР».

У ній узагальнювалися закордонні технології та результати випробувань установок безпосередньо на залізницях СРСР.

Розглядалися льодохолодильні, пароструминні та механічні системи, автоматика, електрообладнання, фізіологічні дослідження умов для пасажира та економіка різних схем.

Через два роки, у 1959 році, вийшов ще один спеціалізований збірник із матеріалами про кліматичні установки вагонів.

Тобто вже наприкінці 1950-х питання кондиціонування в СРСР перестало бути екзотичним експериментом і стало окремим напрямом вагонної науки.

1960-ті: кондиціоновані вагони виходять у регулярну експлуатацію

У 1960-х роках кількість вагонів із кондиціонуванням у радянському парку почала збільшуватися.

В експлуатації використовувалися як вітчизняні конструкції, так і пасажирські вагони виробництва країн соціалістичного блоку.

Серед них — вагони угорського та східнонімецького виробництва, а також радянські вагони заводу імені Єгорова.

Для різних типів вагонів застосовувалися холодильні установки сімейств MAB-I, MAB-II, Stone та інші системи.

На купейних вагонах виробництва заводу в Аммендорфі (НДР), які масово постачалися на радянські залізниці, широкого поширення набула система MAB-II.

Компресорно-конденсаторний агрегат у такій конструкції розміщувався під вагоном, а блок повітрообробки — ближче до даху.

Для свого часу це було серйозним технічним досягненням.

Однак конструкція мала й характерні недоліки: складний механічний компресор, робота обладнання під вагоном у середовищі пилу, вологи та бруду, значні вимоги до ремонту й технічного обслуговування.

Саме на досвіді таких систем у наступні десятиліття формувалося розуміння переваг більш компактного автономного моноблочного кондиціонера.

1966–1968: кондиціонування стає частиною комплексу вагона

У пасажирських вагонах із кондиціонуванням випуску 1966–1968 років кліматична система вже взаємодіяла із системами опалення та власним вагонним електропостачанням.

Це принципова деталь еволюції.

Кондиціонер поступово переставав бути окремою холодильною машиною.

Він перетворювався на частину загальної системи життєзабезпечення вагона.

_____________

УРСР у системі радянського вагонобудування

Українські підприємства та наукові центри були важливою частиною залізничного машинобудування СРСР.

Однак пасажирський вагонний парк формувався як єдина загальносоюзна система: вагони та їх обладнання вироблялися на підприємствах різних республік СРСР і країн Ради економічної взаємодопомоги.

Тому говорити про окрему масову «українську систему кондиціонування» радянського періоду було б історично некоректно.

Водночас саме в Українській РСР існували вагоноремонтні, залізничні, наукові та конструкторські компетенції, які після 1991 року стали основою вже незалежного українського вагонобудування.

Особливе значення в цьому процесі отримали Крюківський вагонобудівний завод, Український науково-дослідний інститут вагонобудування, профільні підрозділи Укрзалізниці та Дніпропетровський інститут інженерів залізничного транспорту.

Наступний великий етап почався вже після проголошення незалежності України.

Незалежна Україна: власний пасажирський вагон і власна школа кліматичних систем

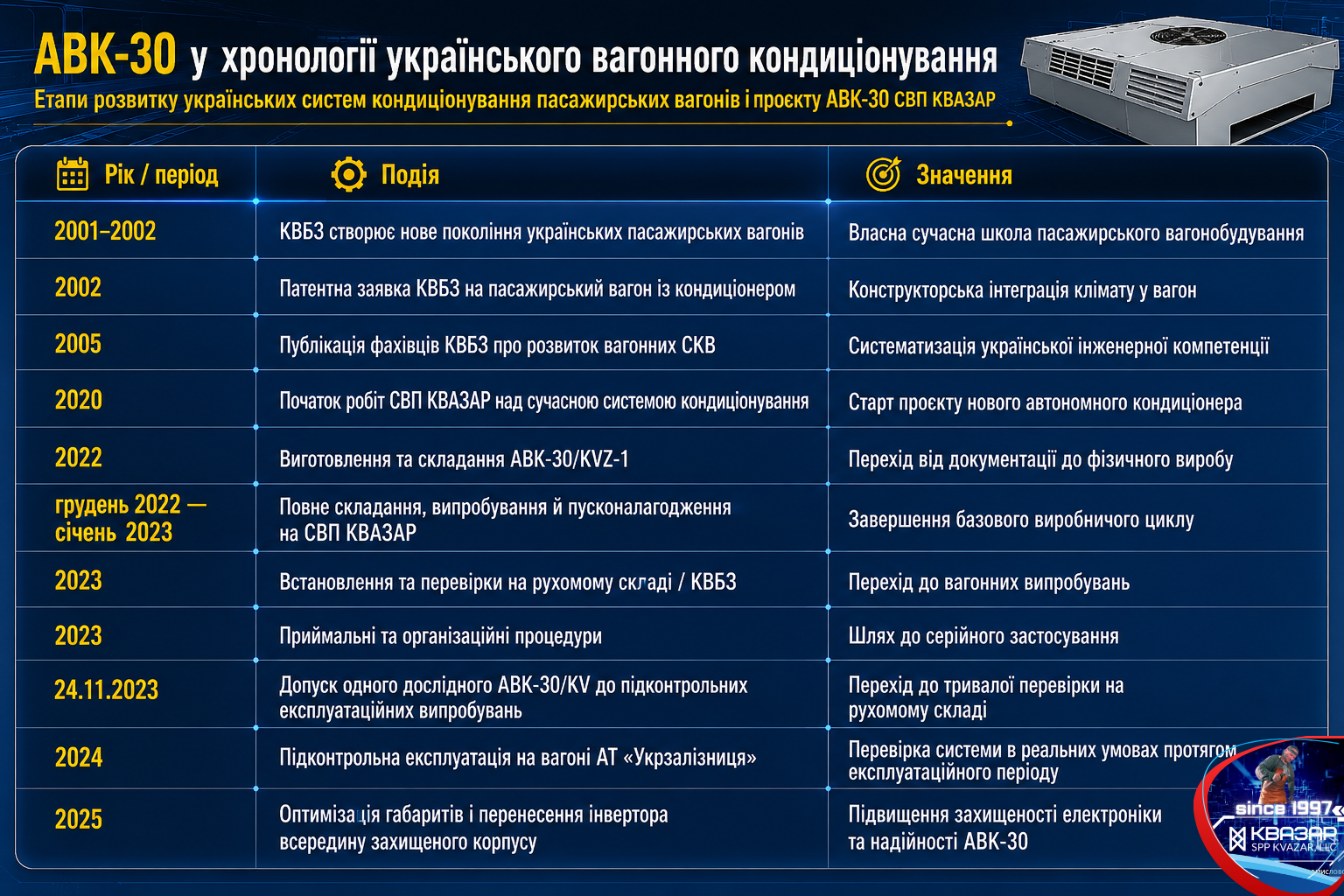

2001–2002: Крюківський вагонобудівний завод переходить до пасажирського вагонобудування

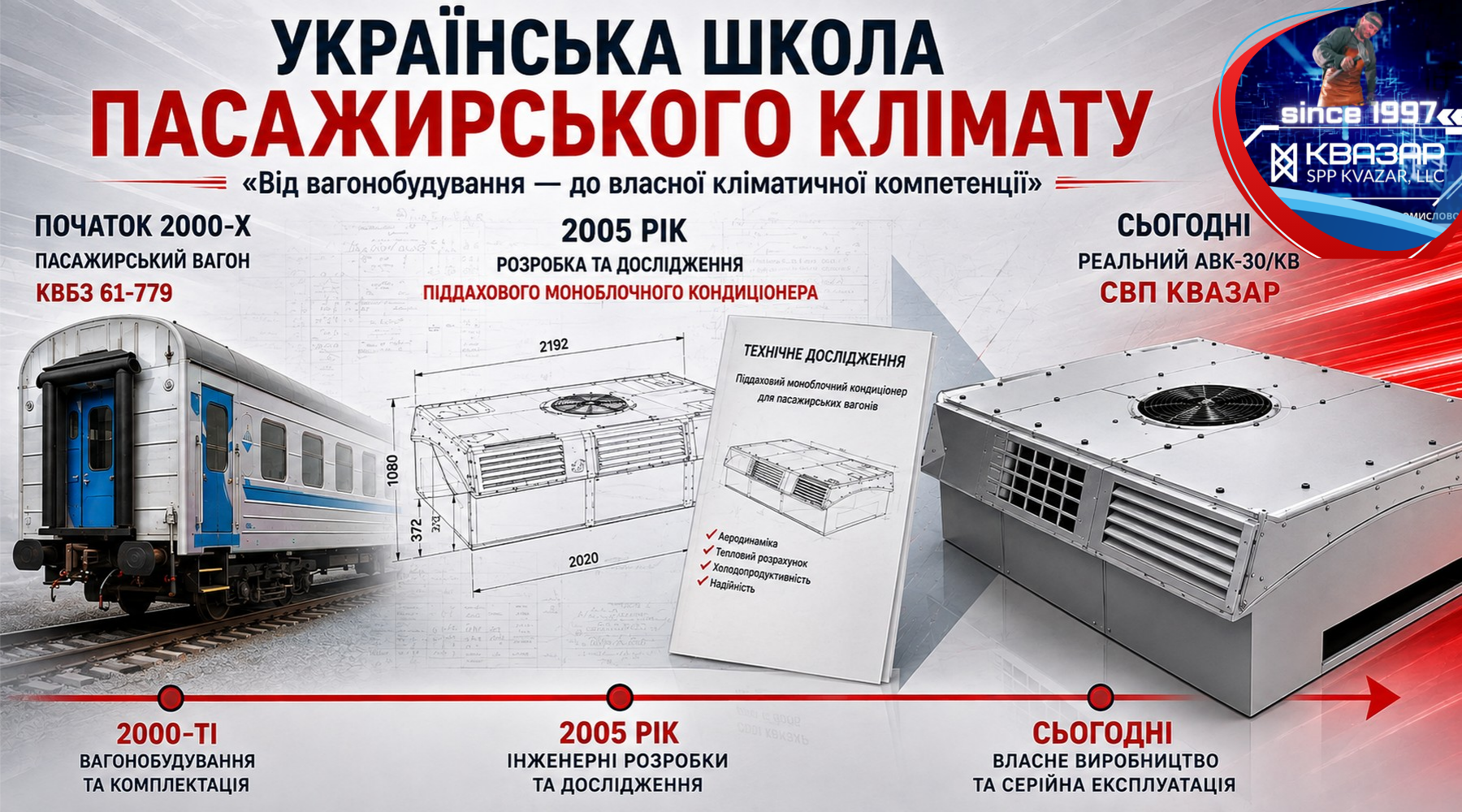

На початку XXI століття в Україні сформувалася власна сучасна школа пасажирського вагонобудування.

У 2001 році Крюківський вагонобудівний завод виготовив свій перший сучасний пасажирський вагон «Україна».

На початку 2000-х розгорнулося виробництво сімейства вагонів 61-779, яке стало базовим для нового покоління українського пасажирського рухомого складу.

Кліматична установка вже була невід'ємною частиною конструкції такого вагона.

Показово, що 1 листопада 2002 року Крюківський вагонобудівний завод подав патентну заявку на конструкцію «Пасажирський вагон з кондиціонером».

Серед авторів — В. В. Кіпка, В. П. Воронович, В. О. Солдатов, О. А. Шкабров, Н. Б. Швець, Г. С. Ігнатов, В. М. Прохоров, М. М. Ткаченко та інші.

Це вже не просто використання придбаного кондиціонера.

Це формування власної конструкторської школи інтеграції кліматичної системи у пасажирський вагон.

2005: українські конструктори систематизують досвід

У 2005 році у «Віснику Дніпропетровського національного університету залізничного транспорту» була опублікована спеціальна робота фахівців Крюківського вагонобудівного заводу:

В. І. Приходько, О. А. Шкабров, В. І. Коляденко, Г. С. Ігнатов, В. А. Солдатов — «Особливості розвитку конструкцій установок кондиціонування повітря пасажирських вагонів».

Автори вже розглядали сучасну для того часу верхню піддахову компоновку з автономним моноблочним кондиціонером як типове перспективне рішення.

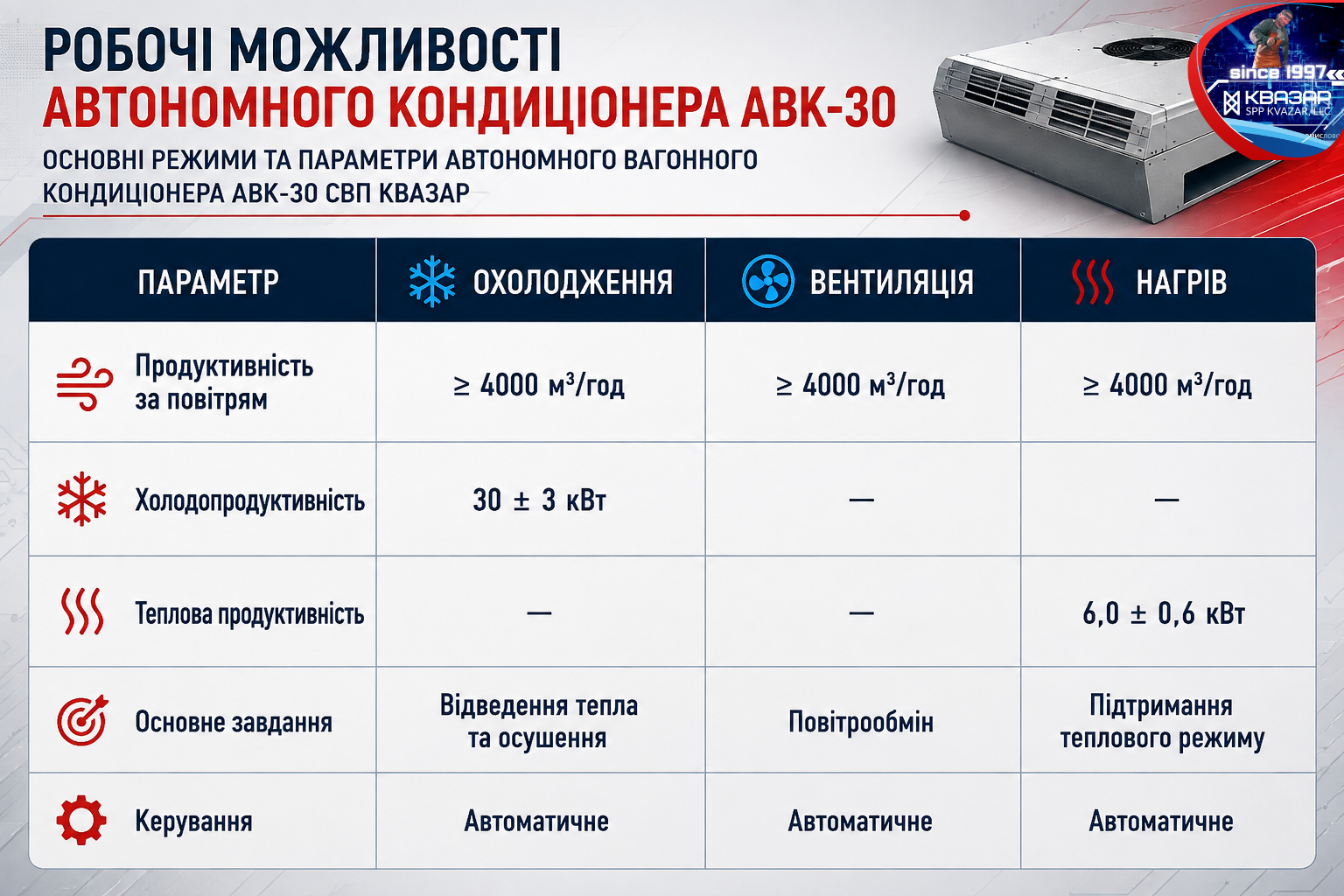

Для вагона моделі 61-779 у дослідженні наводилися:

• повне кондиціонування повітря;
• моноблочна конструкція;
• парокомпресійна холодильна машина;
• верхнє надстельове розташування;
• холодопродуктивність близько 30 кВт;
• електронагрів потужністю 6 кВт;
• багаторежимне автоматичне керування.

Тобто ключові параметри, які сьогодні сприймаються як характерні для АВК-30, мають зрозумілу історичну та інженерну спадкоємність у розвитку українського вагонобудування.

_________________

З 2020 року: АВК-30 СВП КВАЗАР як новий етап української історії вагонного кондиціонування

2020: початок власного проєкту СВП КВАЗАР

Наступний етап розвитку української кліматичної техніки для пасажирських вагонів розпочався вже в умовах необхідності модернізації значної частини рухомого складу та скорочення залежності від зовнішніх виробників.

За матеріалами СВП КВАЗАР, підприємство з 2020 року працює над створенням сучасної системи кондиціювання пасажирських вагонів.

В основу концепції були покладені не лише технічні умови замовників — АТ «Укрзалізниця», Крюківського вагонобудівного заводу та інших підприємств, — а й вимоги до реального комфорту пасажира.

Окремо ставилося завдання забезпечити стабільний мікроклімат, очищення та вентиляцію повітря і перспективу подальшого індивідуального регулювання.

Докладніше про початок робіт підприємства: системи кондиціювання та вентиляції для залізничного транспорту — вироблено в Україні

2022–2023: від концепції до готового АВК-30/KVZ-1

Ключовою датою став кінець 2022 — початок 2023 року.

За даними підприємства, ідея нової конструкції АВК-30, техніко-економічне обґрунтування та узгодження технічних умов ініційовані СВП КВАЗАР.

Колектив підприємства розробив конструкторську документацію та документацію виробничого циклу. Створив умови та простір для повного виробництва АВК-30.

До проєкту були залучені українські партнери. Корпус АВК-30/KVZ-1 був виконаний цільнозварним з алюмінію. Спеціальну технологію його зварювання та складальне оснащення розробляли фахівці ТОВ «Електротех».

Роботи з постачання та монтажу сучасних комплектуючих холодильного обладнання виконувалися за участі ТОВ "Пухівський вентиляційний завод".

У холодильному та вентиляційному контурі АВК-30/KVZ-1 використовувалися компоненти провідних світових спеціалізованих виробників, зокрема Emerson, EBM-Papst і Danfoss.

За технічними рішеннями цього проєкту стояла не лише виробнича кооперація. Значною мірою він став результатом багаторічних професійних, наукових і дружніх зв’язків людей, яких свого часу об’єднала спільна alma mater. Спільна інженерна школа, взаємна довіра та досвід дали змогу об’єднати різні компетенції навколо однієї практичної ідеї — створення української системи кондиціонування для пасажирського вагона.

Повне складання, випробування та завершальні пусконалагоджувальні роботи були проведені на виробничій базі СВП КВАЗАР у грудні 2022 — січні 2023 року.

Так проєкт перейшов із конструкторської стадії до фізичного виробництва вагонного обладнання.

Окремо цей етап описано в матеріалі: виробництво кондиціонера АВК-30 для пасажирських вагонів

Від стенду до реального вагона

Наступним етапом стали випробування та інтеграція обладнання з реальним рухомим складом.

За публікацією СВП КВАЗАР навесні 2023 року, виготовлений кондиціонер проходив перевірки на кількох об'єктах рухомого складу АТ «Укрзалізниця», а один зі зразків був переданий на Крюківський вагонобудівний завод і встановлений на пасажирський вагон.

Це принципово важливий етап будь-якої нової залізничної техніки.

Стендові випробування дозволяють перевірити параметри обладнання.

А вагон показує, як система поводиться у складі реального транспортного комплексу — із живленням, повітроводами, кузовом, вібраціями, обмеженим простором та іншими системами.

13 квітня 2023 року: складний шлях приймальних процедур

Для переходу до серійного застосування нове залізничне обладнання має пройти формалізовані процедури приймання та отримати допуск до експлуатаційних випробувань.

13 квітня 2023 року на СВП КВАЗАР мала працювати комісія з розгляду результатів приймальних випробувань АВК-30/KV.

За документами, оприлюдненими підприємством, роботу комісії було припинено, а її проведення скасовано листом АТ «Укрзалізниця» з формулюванням про технічні причини.

СВП КВАЗАР у своїй публікації дало цій ситуації різко критичну оцінку та порушило ширше питання умов доступу нових українських виробників до ринку залізничного обладнання.

У нашому випадку важливий сам технологічний висновок:

створення нового залізничного виробу не завершується моментом, коли він починає працювати.

Після конструкторської та виробничої роботи починається не менш складний етап випробувань, документування, міжвідомчих процедур і допуску до експлуатації.

24 листопада 2023 року: допуск до підконтрольної експлуатації

У листопаді 2023 року процедура перейшла до нового етапу. За результатами роботи міжвідомчої комісії було складено акт приймальних випробувань і ухвалено рішення допустити один дослідний зразок АВК-30/KV до експлуатаційних підконтрольних випробувань на рухомому складі АТ «Укрзалізниця».

Це рішення не означало завершення всієї процедури постановки продукції на виробництво: воно відкривало наступну стадію — перевірку установки в реальній експлуатації з подальшою оцінкою результатів.

Докладніше про рішення комісії: 24.11.2023 — допуск АВК-30/KV до підконтрольних випробувань

Докладніше про приймальні процедури та умови конкуренції: АВК-30 — виробництво, ремонт, умови конкуренції

Проблема, яку відчуває пасажир

Паралельно СВП КВАЗАР публічно порушувало проблему реального стану кондиціювання частини українського пасажирського вагонного парку.

У матеріалі 2023 року підприємство вказувало на значну кількість вагонів без працездатної системи кондиціювання та пропонувало комплексний підхід:

ремонт → модернізація → заміна застарілого обладнання → виробництво нових АВК-30.

Саме тут технологічна тема безпосередньо перетинається з інтересами пасажира.

Кондиціонер потрібен не сам по собі.

Його кінцеве призначення — зробити багатогодинну подорож комфортною та безпечною за температурою й якістю повітря.

Про стан вагонного парку та запропоновані рішення: АВК-30 — кондиціонування повітря у вагонах Укрзалізниці

Технічна документація як частина технології

Історія АВК-30 мала й ще один нетиповий епізод.

У пізнішій публікації СВП КВАЗАР, присвяченій іншому залізничному виробу — дворежимним LED-лампам, підприємство повідомило, що під час слідчих дій разом із документацією щодо освітлення було вилучено й частину технічної документації, пов'язаної з АВК-30.

СВП КВАЗАР окремо наголошувало, що документація такого проєкту — це не лише креслення. До неї входять технічні умови, результати випробувань, специфікації, технологічні процеси, документація партнерів та інформація щодо комплектування.

Без оцінки юридичної сторони цього епізоду він добре показує іншу важливу рису сучасного машинобудування:

інтелектуальна власність і конструкторська документація є такою ж частиною високотехнологічного виробу, як металевий корпус, компресор або вентилятор.

Пов’язаний епізод описано в публікації: дворежимні світлодіодні лампи освітлення вагонів і технічна документація АВК-30

2024: підконтрольна експлуатація

За підсумками 2024 року СВП КВАЗАР повідомило, що дослідний АВК-30, встановлений на вагоні АТ «Укрзалізниця» після рішення комісії 24 листопада 2023 року, пройшов період підконтрольної експлуатації без зафіксованих підприємством збоїв у роботі та з підтвердженням заявлених характеристик.

Для історії проєкту це важливий рубіж: оцінювання переноситься зі стенда та коротких перевірок у довготривалу експлуатацію на реальному рухомому складі.

Джерело етапу: підсумки виробничих процесів СВП КВАЗАР за 2024 рік

2025: модернізація габаритів і захист електроніки

У 2025 році розвиток АВК-30 продовжився вже як модернізація сформованої конструкції. Одним із напрямів стала оптимізація габаритів та компонування, зокрема перенесення інверторного перетворювача всередину захищеного корпусу установки.

Мета такої зміни — зменшити вплив вологи, температурних коливань і вібрацій на силову електроніку та підвищити загальну експлуатаційну надійність системи.

Докладніше: модернізація АВК-30 — оптимізація габаритів і захист інвертора

Від створення — до модернізації

Після появи працездатної конструкції робота над АВК-30 не припинилася.

Наступні етапи пов'язані з оптимізацією габаритів, компонуванням обладнання, захистом електронних компонентів та підвищенням ремонтопридатності.

Це природна логіка розвитку залізничної техніки:

концепція → прототип → випробування → експлуатаційний досвід → модернізація → наступна версія.

Саме тому АВК-30, вироблений СВП КВАЗАР, доцільно розглядати не просто як окремий кондиціонер, а як українську технологічну платформу вагонної кліматичної системи, що продовжує розвиватися.

________________________

АВК-30/KV: українська кліматична система для цілого вагона

Від історії проєкту — до його технічної реалізації

АВК-30/KV являє собою функціонально завершену кліматичну систему для пасажирського залізничного вагона.

Установка поєднує холодильний контур, теплообмінники, вентилятори, фільтрацію, нагрівальні елементи, силове обладнання та автоматичне керування.

Для пасажира результатом роботи всіх цих вузлів є стабільний мікроклімат.

Для інженера — постійне підтримання теплового та повітряного балансу великого рухомого приміщення.

Три базові режими

АВК-30 виконує:

• охолодження;
• вентиляцію;
• нагрів.

Номінальна холодопродуктивність становить близько 30 кВт, а продуктивність за повітрям — не менше 4000 м³/год.

Теплова продуктивність електричного нагріву становить близько 6 кВт.

Актуальні технічні параметри установки: автономні кондиціонери для пасажирських вагонів АВК-30/KV

Показово, що значення близько 30 кВт холодопродуктивності та 6 кВт електронагріву близькі до параметрів кліматичної системи вагона 61-779, наведених фахівцями КВБЗ у дослідженні 2005 року.

Це не означає прямої конструктивної спадкоємності двох систем, але показує сталість рівня теплових вимог, характерних для сучасного пасажирського вагона.



________________

FAQ - Як працює АВК-30 ?

Охолодження

У режимі охолодження теплота забирається з повітря вагона та передається зовнішньому середовищу.

Компресор забезпечує циркуляцію холодоагенту.

У конденсаторі він віддає тепло зовнішньому повітрю.

Після зниження тиску холодоагент надходить до випарника, де поглинає тепло з повітря пасажирського вагона.

Повітря охолоджується і вентилятором подається до системи повітроводів.

На поверхні холодного випарника одночасно конденсується частина надлишкової вологи.

Тому система впливає не лише на температуру, а й на вологість внутрішнього середовища.

Вентиляція

За умов, коли активне охолодження не потрібне, система може забезпечувати повітрообмін без роботи холодильного контуру.

Основним агрегатом стає вентилятор, який підтримує рух повітря через вагонну мережу.

Це дозволяє не витрачати енергію на непотрібне охолодження.

Нагрів

У холодний період працюють нагрівальні елементи.

Повітря проходить через нагрівальний контур, після чого тією самою системою повітроводів подається до пасажирських приміщень.

Таким чином одна повітряна мережа використовується протягом усього року.

 ____________

FAQ - Чому вагонний кондиціонер складніший за стаціонарний ?

Вагонна кліматична установка працює в умовах, яких практично немає у побутової системи.

Постійна вібрація

Компресор, вентилятори, теплообмінники, трубопроводи, електроніка та кріплення постійно знаходяться під дією вібрацій.

Змінний клімат

За один маршрут зовнішня температура, вологість та сонячне навантаження можуть суттєво змінитися.

Швидкісний повітряний потік

При русі поїзда зовнішня аеродинаміка безпосередньо впливає на теплообмінники й повітрозабірні пристрої.

Обмеження габаритів

У вагоні немає зайвого простору.

Кожен додатковий сантиметр обладнання впливає на компонування інших систем.

Обмежене енергопостачання

Кліматична установка повинна працювати від бортової системи вагона та не створювати невиправданого навантаження на його енергетичний баланс.

Саме тому розвиток АВК-30 продовжився вже після появи працездатного зразка.

Оптимізація габаритів, компонування силової електроніки, захист компонентів і ремонтопридатність — це не косметичне покращення, а природна частина розвитку залізничної техніки.

________________

Локалізація і технологічна незалежність

Локалізацію не варто зводити лише до заміни імпортного виробу українським.

Для високотехнологічного залізничного обладнання значно важливіше питання:

хто володіє компетенцією?

Якщо конструкторська документація, технологія виробництва, випробування та сервіс зосереджені всередині країни, обладнання можна:

• адаптувати;
• модернізувати;
• ремонтувати;
• комплектувати;
• підтримувати протягом життєвого циклу;
• змінювати за результатами реальної експлуатації.

Це дає принципово інший рівень технологічної незалежності.

Для залізниці особливо важлива не лише початкова ціна обладнання, а й його вартість життєвого циклу.

Через п'ять, десять або п'ятнадцять років потрібні запасні частини, діагностика, документація, ремонт та модернізація.

Саме тому національна виробнича компетенція у сфері вагонних кліматичних систем має стратегічне значення.

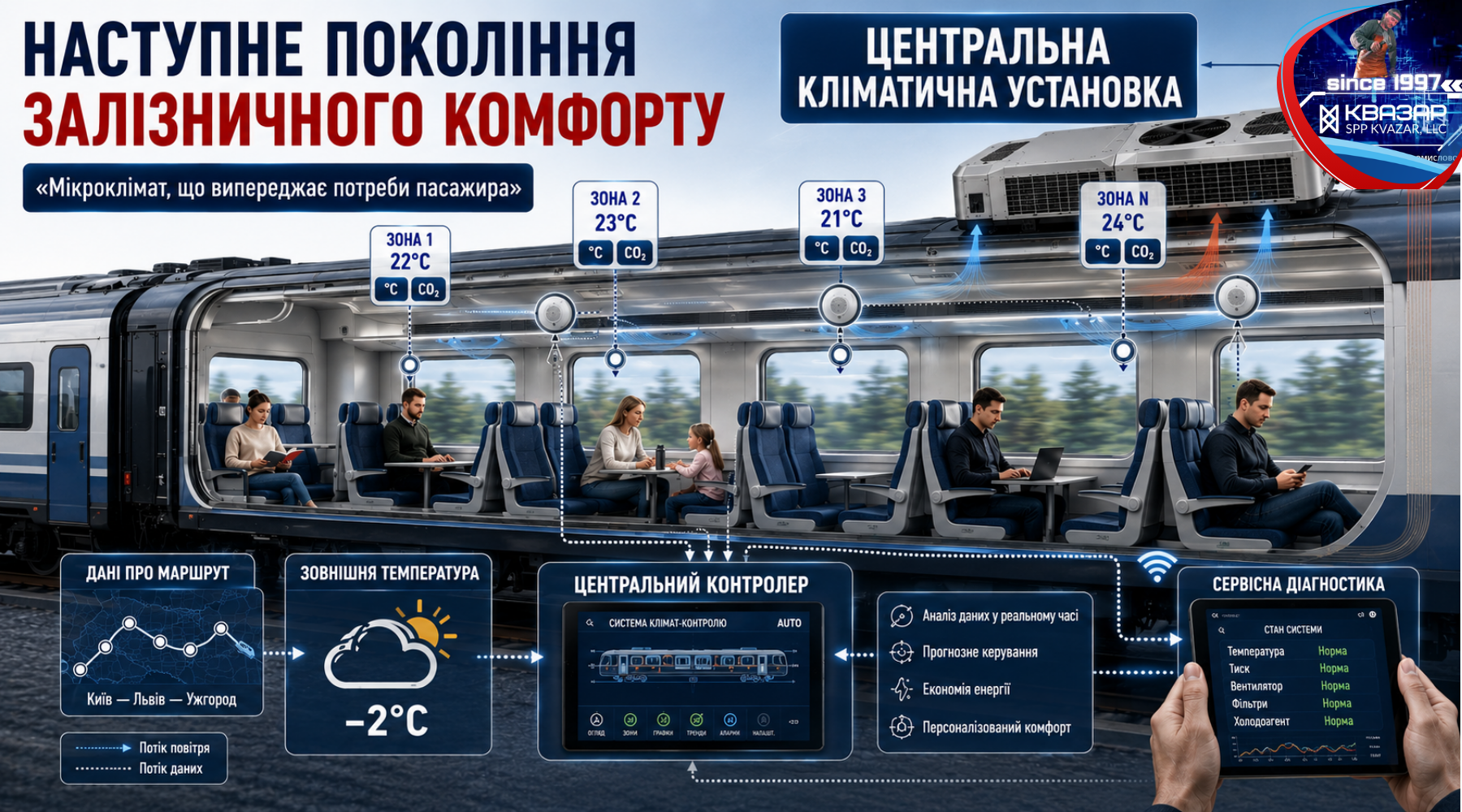

Від температури вагона — до персонального мікроклімату

Навіть ідеально налаштована централізована система має очевидне обмеження:

різним людям комфортно за різної температури.

Один пасажир сидить біля сонячного вікна.

Інший — біля дверей.

Третій — безпосередньо під повітряним каналом.

Тому наступним логічним кроком стає перехід від регулювання середньої температури вагона до зонального клімату

Централізоване виробництво холоду — локальний розподіл

Для цього зовсім не потрібно встановлювати окремий компресор біля кожного пасажира.

АВК або інша центральна установка продовжує генерувати холод чи тепло.

Персоналізується його розподіл.

Електронні заслінки, локальні дифузори та додаткові датчики можуть регулювати потік у різних частинах вагона.

У купейному вагоні першою зоною може бути купе.

Потім — окремий сектор.

У перспективі — пасажирське місце.

Цікаво, що сама ідея локального регулювання комфорту фактично повертає нас до Олів Денніс та її індивідуального вентилятора 1927 року.

Тільки майже через сто років механічна заслінка може перетворитися на елемент цифрової системи керування.

______________

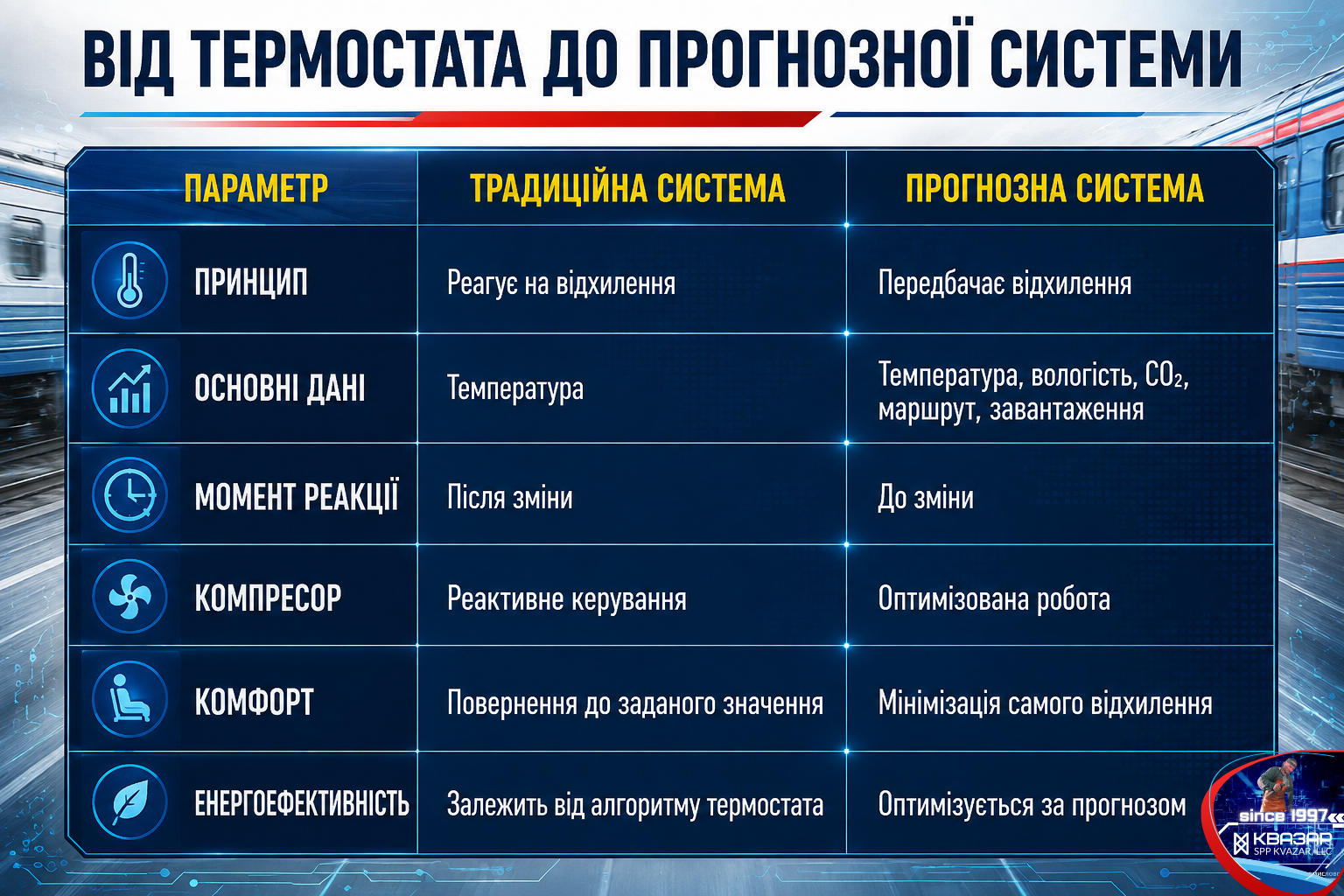

Прогнозне керування кліматом

Традиційний клімат-контроль переважно реагує на подію.

Стало жарко — система збільшує охолодження.

Стало холодно — зменшує.

Але сучасна автоматика може отримувати значно більше інформації:

• зовнішню температуру;
• температуру окремих зон;
• вологість;
• CO₂;
• сонячне навантаження;
• швидкість поїзда;
• координати;
• маршрут;
• час доби;
• фактичне або прогнозоване завантаження вагона.

Якщо кліматична система інтегрована з інформаційною системою поїзда та має дані про розклад і очікуване завантаження, вона потенційно може ще до великої посадки пасажирів скоригувати режим роботи.

Так само можна заздалегідь реагувати на наближення жаркішої кліматичної зони або зміну сонячного навантаження.

Це вже інша філософія:

не

«стало жарко — охолоджуємо»,

а

«через певний час теплове навантаження зросте — система готується заздалегідь».

Це вже не фантастика

У 2026 році в IEEE Transactions on Control Systems Technology опубліковано дослідження прогнозного керування тепловими системами регіональних поїздів у Швейцарії.

На досліджуваному рухомому складі HVAC був другим після тяги великим споживачем енергії.

Випробування data-driven predictive control показали потенціал скорочення споживання енергії кліматичною системою приблизно на 10–35% порівняно з базовою архітектурою — при збереженні необхідного рівня пасажирського комфорту.

Отже, майбутня конкуренція між кліматичними системами проходитиме не лише у сфері компресорів і теплообмінників.

Вона дедалі більше переходить у сферу алгоритмів керування.

 ____________________

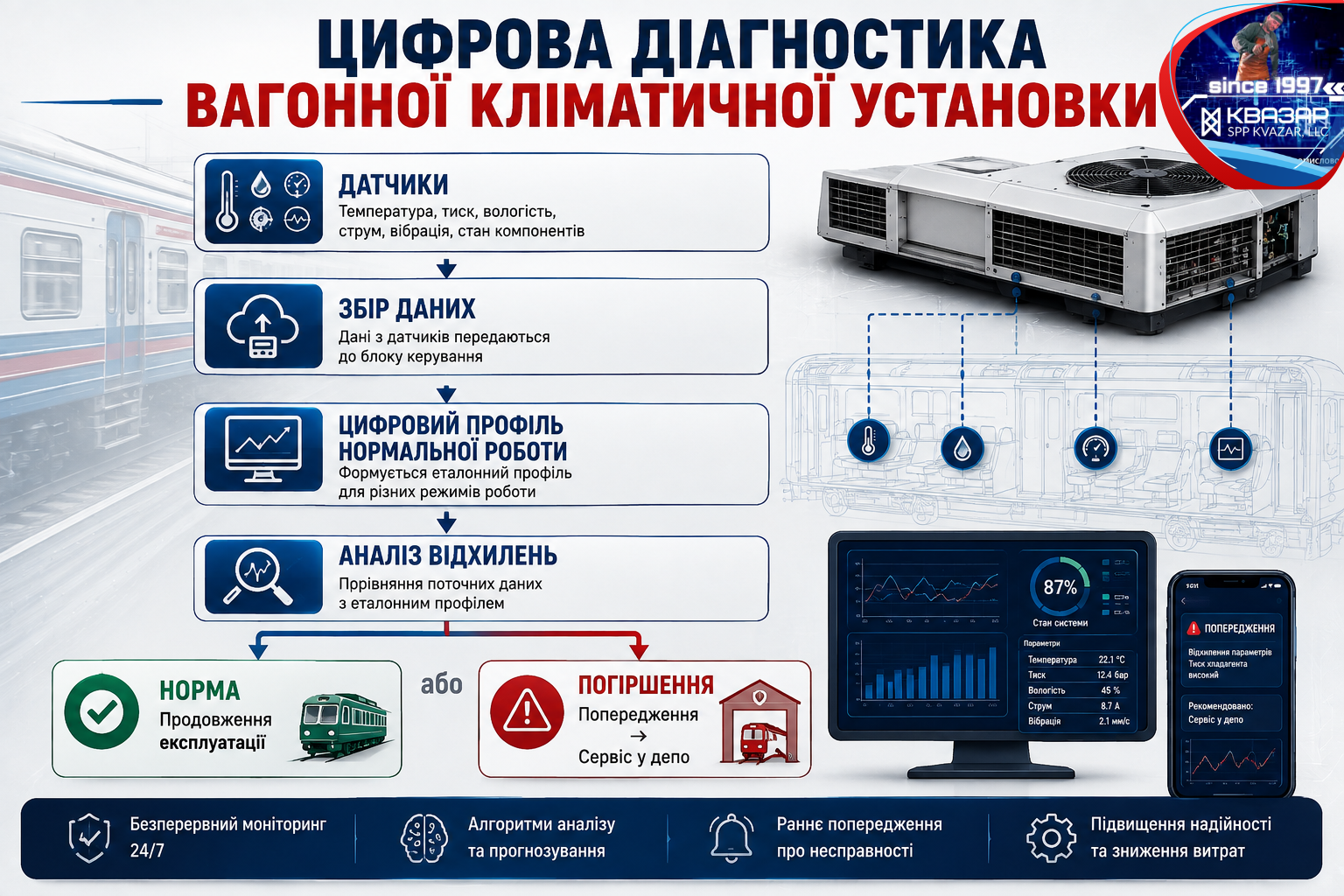

Від клімат-контролю до цифрової діагностики

Окремий напрям розвитку — вже не комфорт пасажира, а технічний стан самого кондиціонера.

Якщо контролер постійно отримує:

• струм компресора;
• температури холодоагенту;
• тиск;
• швидкість вентиляторів;
• енергоспоживання;
• час виходу на заданий режим;
• ефективність теплообміну,

можна формувати цифровий профіль нормальної роботи.

Якщо з часом система починає охолоджувати вагон повільніше, компресор споживає більше струму або змінюється співвідношення температур і тисків, алгоритм може виявити деградацію ще до аварійної відмови.

Тоді технічне обслуговування переходить від двох традиційних моделей —

«за графіком» або «після поломки»

— до третьої:

«за прогнозом стану».

Для пасажирської залізниці це особливо важливо.

Набагато краще отримати повідомлення про необхідність сервісу в депо, ніж відмову кондиціонера посеред багатогодинного літнього рейсу.

_____________

Штучний інтелект і цифровий вагон

Штучний інтелект не замінює компресор, вентилятор або теплообмінник.

Його роль інша.

ШІ може допомогти знаходити складні закономірності у великій кількості даних.

Наприклад:

• вагон на певному маршруті систематично перегрівається з сонячного боку після 14:00;
• після конкретних станцій різко зростає концентрація CO₂;
• ефективність одного компресора поступово падає протягом кількох місяців;
• дві сусідні зони мають різне теплове навантаження при однаковій заданій температурі.

Такі закономірності вже складно ефективно обробляти простим термостатом.

Кліматична система поступово стає частиною цифрової екосистеми вагона.

Вона може обмінюватися інформацією з:

• енергоменеджментом;
• системою діагностики;
• навігацією;
• інформаційною системою поїзда;
• сервісною інфраструктурою депо;
• пасажирськими інтерфейсами.

Можлива еволюція виглядає так:

Природна вентиляція

↓

Механічна вентиляція

↓

Кондиціонер

↓

Автоматичний клімат-контроль

↓

Зональний клімат

↓

Персоналізований мікроклімат

↓

Прогнозне керування

↓

Цифрова система вагона

______________

Від охолодження повітря — до щосекундного керування повітряним середовищем вагона

Історія кондиціонування пасажирського вагона — це історія поступового переходу від випадкового комфорту до керованого середовища.

• Наприкінці XIX століття пасажир залежав від відкритого вікна.
• У 1920-х Олів Денніс дала йому можливість локально керувати припливом повітря.
• У 1930-х Carrier, Pullman, Baltimore & Ohio та інші компанії перетворили механічне кондиціонування на реальну транспортну технологію.
• У 1950–1960-х системи кондиціонування стали предметом окремої вагонної науки та почали ширше входити до парку залізниць СРСР.
• На початку XXI століття Україна створила власне покоління сучасних пасажирських вагонів із моноблочними кліматичними системами.
• А з 2020 року ще одним етапом цієї інженерної еволюції став проєкт АВК-30/KV СВП КВАЗАР — шлях від власної конструкторської документації до фізичного обладнання, виробничого циклу, вагонних випробувань і подальшої модернізації.
• Наступний етап уже виходить за межі самого кондиціонера.

Зональне регулювання, персональні налаштування пасажира, датчики якості повітря, прогнозування теплового навантаження, цифрова діагностика та алгоритми інтелектуального керування поступово перетворюють кліматичну установку на частину єдиної цифрової системи пасажирського вагона.

Майже сто років тому пасажиру вперше дали можливість самостійно відкрити маленьку заслінку індивідуальної вентиляції.

Сьогодні технологія повертається до тієї ж ідеї — але вже на зовсім іншому рівні:

не створювати однакову температуру для всіх, а формувати комфортне середовище для конкретної людини.

Саме тому наступне покоління вагонних кліматичних систем має не просто реагувати на спеку чи холод.

Кондиціонування має створювати необхідний мікроклімат ще до того, як пасажир відчує потребу його змінити.

СВП КВАЗАР ставить перед собою завдання розвивати, створювати та вдосконалювати системи вентиляції й кондиціонування пасажирських вагонів відповідно до сучасних вимог залізничного транспорту XXI століття.

Україна, Київ — 2026 рік.
