СИСТЕМИ ОПАЛЕННЯ ПАСАЖИРСЬКИХ ВАГОНІВ: ВІД МІЖВАГОННИХ ВИСОКОВОЛЬТНИХ З'ЄДНАНЬ ДО ТЕН

Теплий вагон узимку здається пасажиру чимось природним. Але за комфортною температурою стоїть складний енергетичний ланцюг: електроенергію необхідно передати вздовж поїзда, безпечно провести через міжвагонні переходи, подати до обладнання конкретного вагона і лише потім перетворити на тепло.

Особливу роль у цьому ланцюгу відіграють два відповідальні елементи — міжвагонні високовольтні з'єднання (МВЗ), через які передається електроенергія, та трубчасті електронагрівачі (ТЕН) комбінованого котла, що перетворюють її на тепло. Сьогодні обидва види обладнання виробляються в Україні підприємством СВП КВАЗАР.

ВІД ГРІЛКИ ПІД НОГАМИ ДО ОПАЛЕННЯ ЦІЛОГО ПОЇЗДА

Історія опалення пасажирських вагонів — це понад півтора століття пошуку відповіді на просте запитання: як надійно доставити тепло людям у транспорті, який постійно рухається?

КОЛИ ОБІГРІВАЛИ ПАСАЖИРА, А НЕ ВАГОН

Перші залізничні вагони багато в чому нагадували кінні екіпажі. Централізованого опалення не існувало. Одним із найпростіших рішень стали металеві грілки з гарячою водою, які клали пасажирам під ноги.

Британському інженеру Арчибальду Старроку (Archibald Sturrock), локомотивному інженеру Great Northern Railway, приписують запровадження таких грілок на британських залізницях у 1852 році. Ідею він побачив під час зимової поїздки Францією. Great Western Railway почала використовувати грілки для пасажирів першого класу в 1856 році, другого — у 1870-му, третього — у 1873-му.

Рішення було простим, але незручним: вода остигала, грілки доводилося замінювати, вони могли протікати, а сам вагон залишався холодним.

Інший шлях — вугільні та дров'яні печі. Вони давали значно більше тепла, але створювали нерівномірний обігрів і пожежну небезпеку. Біля печі було спекотно, в іншій частині вагона — холодно, а під час аварії розпечена піч ставала додатковим ризиком.

ВІД ПЕЧІ ДО ВОДЯНОГО ОПАЛЕННЯ

У другій половині XIX століття інженери почали відокремлювати джерело тепла від місця його віддачі. З'являлися системи водяного опалення: котел нагрівав воду, а трубопроводи та нагрівальні прилади розподіляли тепло вздовж вагона.

У США наприкінці 1880-х одним із відомих технічних рішень став Baker Hot-Water Heater. Це був важливий крок: тепло вже можна було розподіляти салоном значно рівномірніше. Але головна проблема залишалася — джерело вогню все ще знаходилося безпосередньо у вагоні.

ПАРОВОЗ ПОЧАВ ОПАЛЮВАТИ ВЕСЬ ПОЇЗД

Наступний крок був принциповим: навіщо кожному вагону власна топка, якщо попереду вже працює великий паровий котел локомотива?

Наприкінці XIX століття почало поширюватися парове опалення від паровоза. Уздовж складу прокладали парову магістраль, а між вагонами встановлювали гнучкі з'єднання. Джерело тепла вперше стало спільним для всього поїзда.

На Great Western Railway парове опалення вагонів впроваджували наприкінці XIX століття; у 1893 році ним оснащували нові вагони знаменитого експреса The Cornishman.

Помітною постаттю американської історії вагонного опалення став Егберт Г. Голд (Egbert H. Gold). Уже на початку XX століття він патентував обладнання для систем парового опалення залізничних вагонів. Надалі розробки Голда та Vapor Car Heating Company стали частиною розвитку систем низькотискового парового опалення пасажирських поїздів.

Так сформувався принцип, важливий і сьогодні: енергія надходить централізовано, передається вздовж поїзда, а використовується вже у конкретному вагоні.

ТЕПЛОВОЗ БЕЗ ПАРОВОГО КОТЛА — А ВАГОНАМ УСЕ ЩЕ ПОТРІБНА ПАРА

Перехід від паровозів до тепловозів створив технічний парадокс. Новий локомотив більше не мав великого парового котла, але величезний парк пасажирських вагонів залишався розрахованим на парове опалення.

Тому частину пасажирських тепловозів довелося оснащувати окремими парогенераторами. Одним із відомих рішень став компактний Vapor-Clarkson steam generator. Тобто дизельний локомотив отримував спеціальний пристрій для виробництва пари заради опалення вагонів, створених для попередньої епохи тяги.

Наступний крок був логічним: замість транспортування самого тепла передавати вздовж поїзда електричну енергію і перетворювати її на тепло вже у вагоні.

Саме ця логіка приводить до сучасного ланцюга:

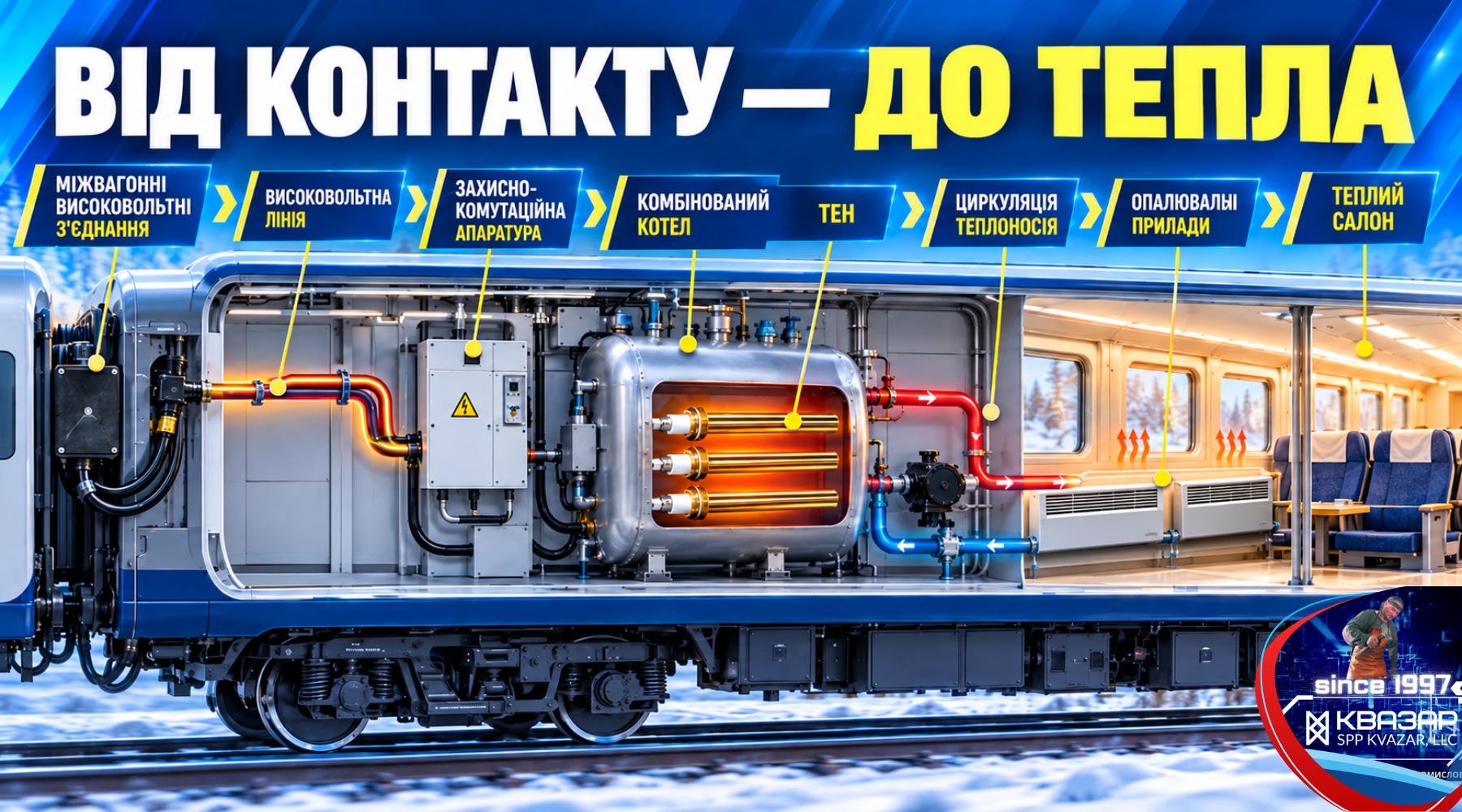

високовольтна магістраль → МВЗ → електрообладнання вагона → комбінований котел → ТЕН.

ЯК ЕЛЕКТРОЕНЕРГІЯ ДОХОДИТЬ ДО КОТЛА ПАСАЖИРСЬКОГО ВАГОНА

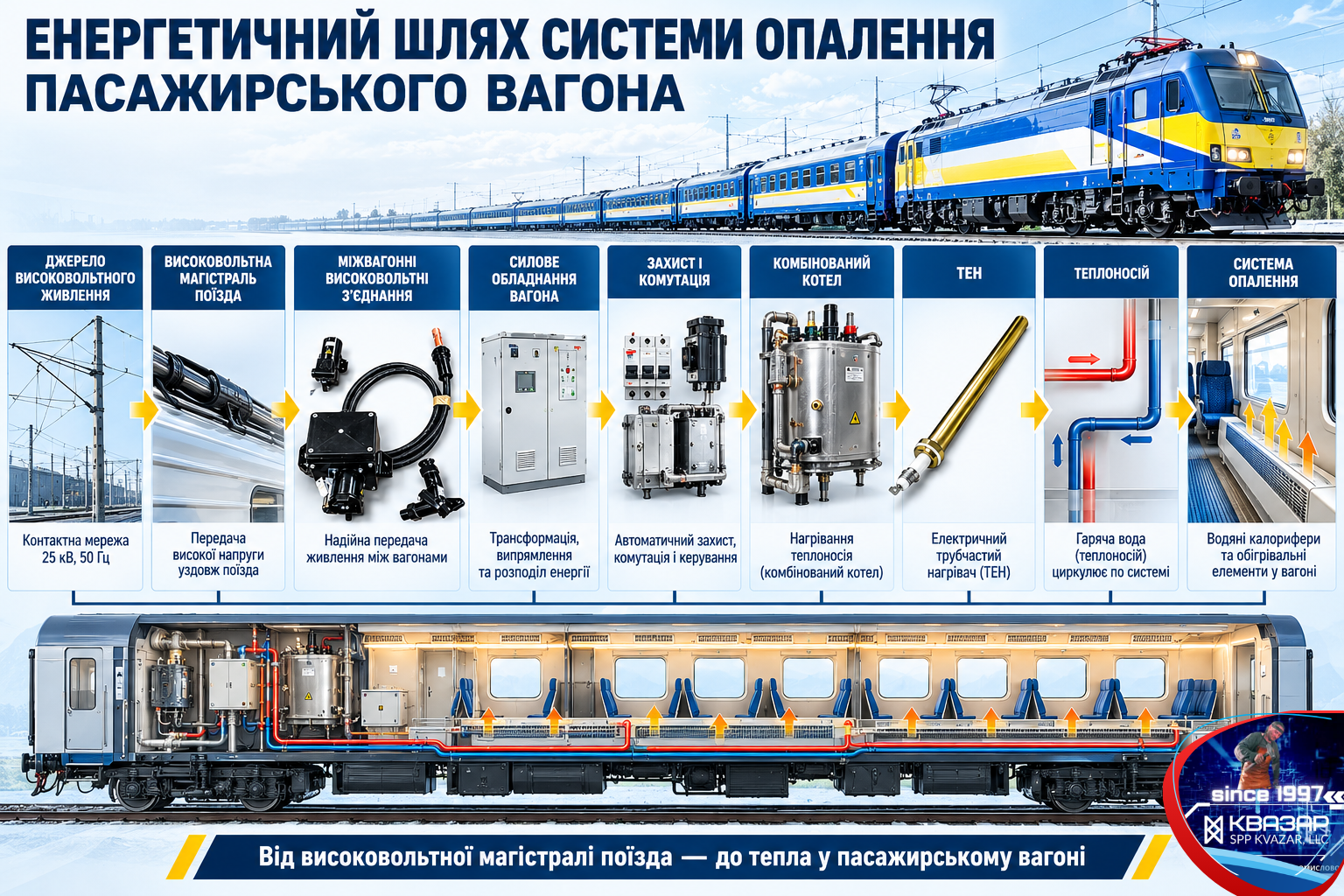

Сучасне електричне опалення треба розглядати не як окремий нагрівач, а як єдиний енергетичний тракт. Електроенергія від джерела високовольтного живлення проходить магістраллю складу, через міжвагонні з'єднання потрапляє до електрообладнання конкретного вагона і використовується для живлення електронагрівачів комбінованого котла.

МВЗ — ВИСОКОВОЛЬТНИЙ МІСТ МІЖ ВАГОНАМИ

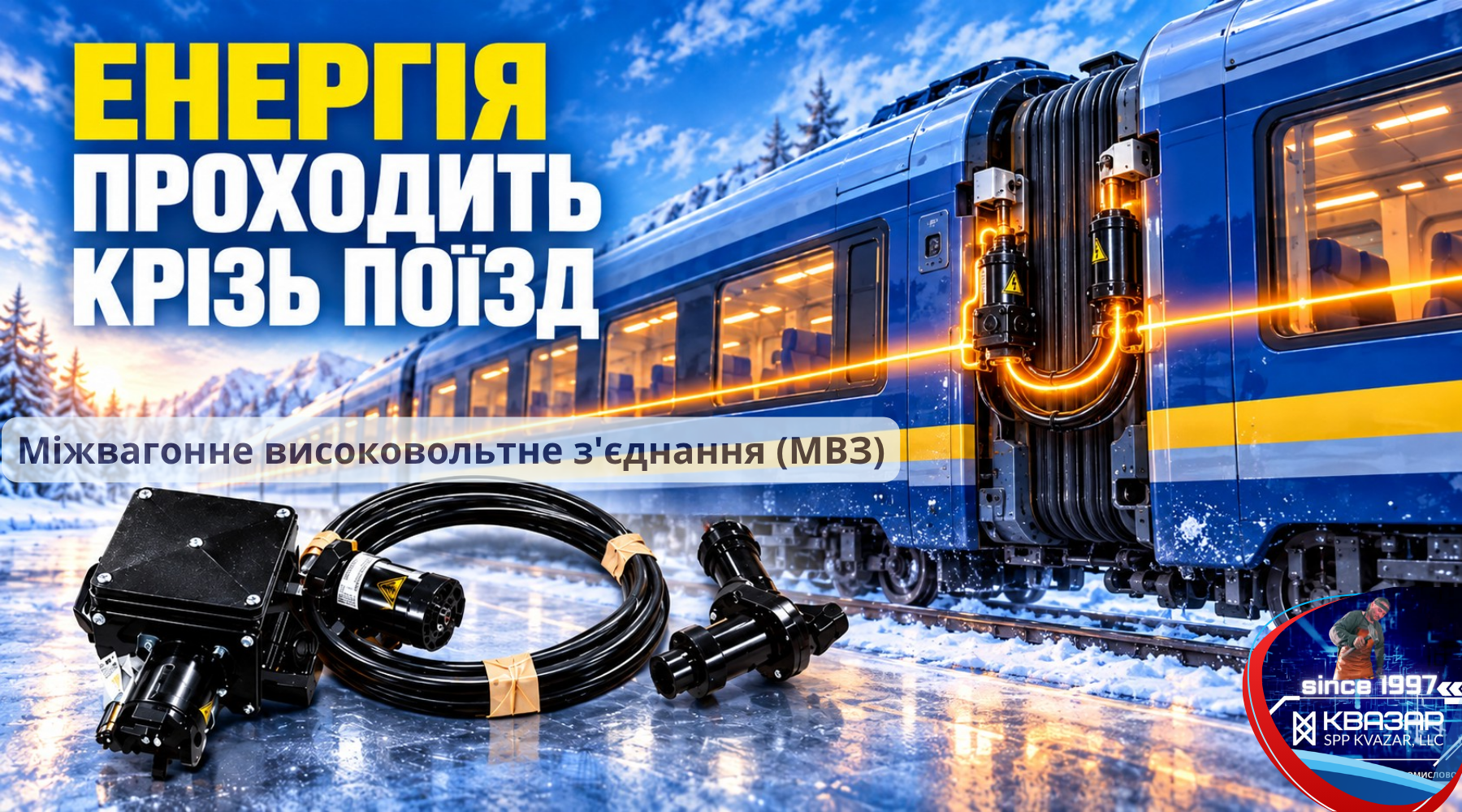

Одним із ключових вузлів цього тракту є міжвагонні високовольтні з'єднання СВП КВАЗАР.

МВЗ встановлюється між двома сусідніми вагонами або між вагоном і локомотивом. Вироби СВП КВАЗАР розраховані на номінальну напругу 3000 В постійного або однофазного змінного струму. Максимально допустима напруга становить 4000 В постійного струму та 3600 В змінного струму. Номінальний струм МВС-95 становить 330 А, МВС-185 — 800 А.

Це принципово не звичайний силовий роз'єм. МВЗ працює в умовах вібрацій, ударних навантажень, опадів, пилу, морозу, перепадів температур і взаємних переміщень вагонів. Одночасно необхідно забезпечити високовольтну ізоляцію, надійний електричний контакт і механічну міцність.

СВП КВАЗАР має багаторічний досвід виробництва цього обладнання в Україні. Докладніше конструкцію, історію та значення МВЗ у системі енергопостачання сучасного пасажирського поїзда розглянуто в окремому матеріалі підприємства.

ТЕН — МІСЦЕ, ДЕ ЕЛЕКТРОЕНЕРГІЯ СТАЄ ТЕПЛОМ

Якщо МВЗ забезпечує передачу електроенергії, то трубчасті електронагрівачі СВП КВАЗАР виконують іншу функцію — перетворюють електричну енергію на теплову.

ТЕН ВВЕН-500/2000 KV призначений для використання як нагрівальний елемент у комбінованих котлах пасажирських вагонів. Номінальна напруга живлення — 500 В постійного або змінного струму, номінальна потужність — 2000 Вт. Нагріта вода використовується як теплоносій системи опалення; котельне обладнання вагона забезпечує також нагрівання води для господарсько-побутових потреб.

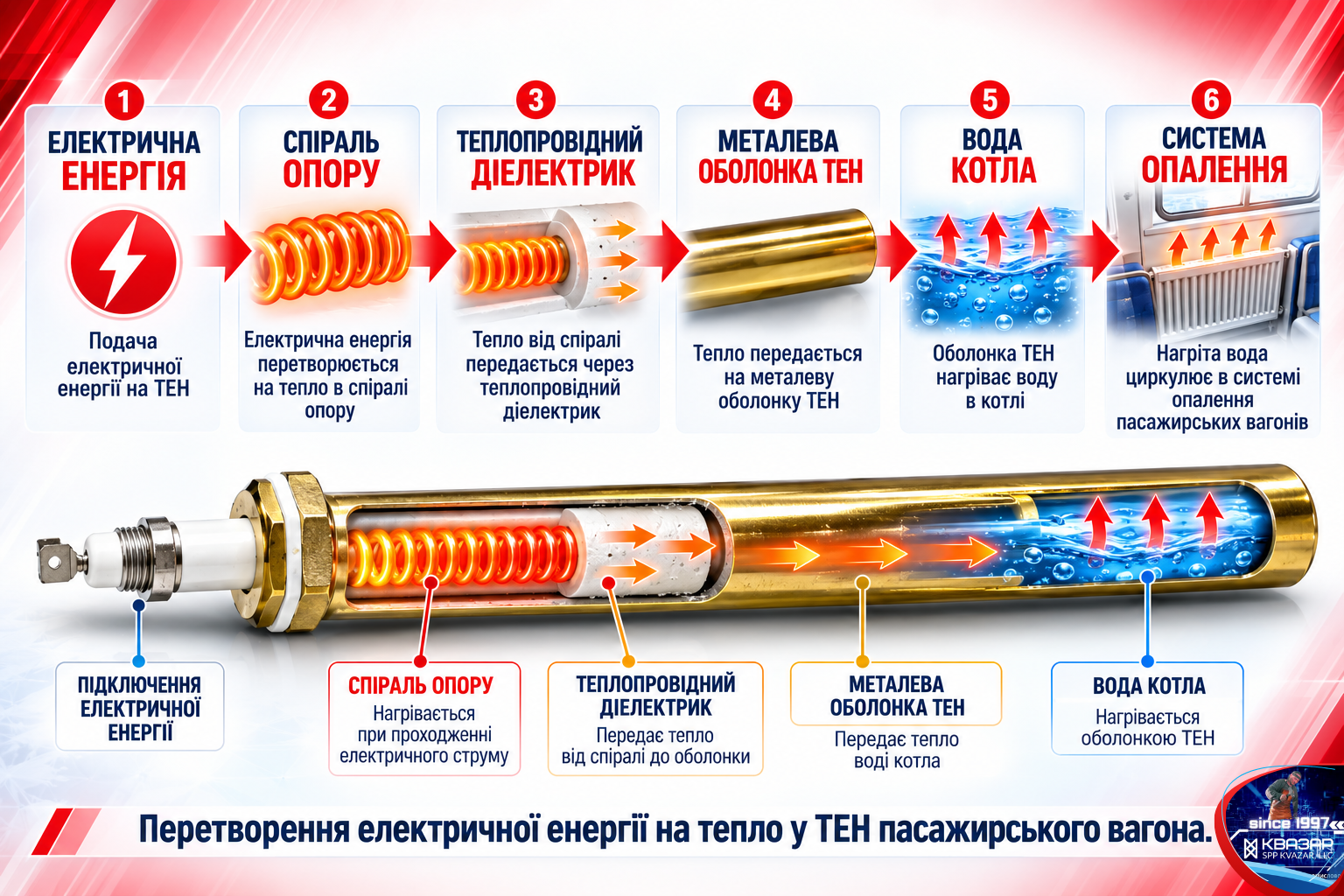

Усередині металевої оболонки ТЕН розташована спіраль опору, з'єднана з контактними стрижнями. Простір між спіраллю та оболонкою заповнений електроізоляційним матеріалом із високою теплопровідністю. Електричний струм нагріває спіраль, тепло проходить через діелектрик і металеву оболонку та передається воді.

УКРАЇНСЬКИЙ ТЕН: ВІД ІМПОРТУ ДО ПОВНОГО ЦИКЛУ ВИРОБНИЦТВА

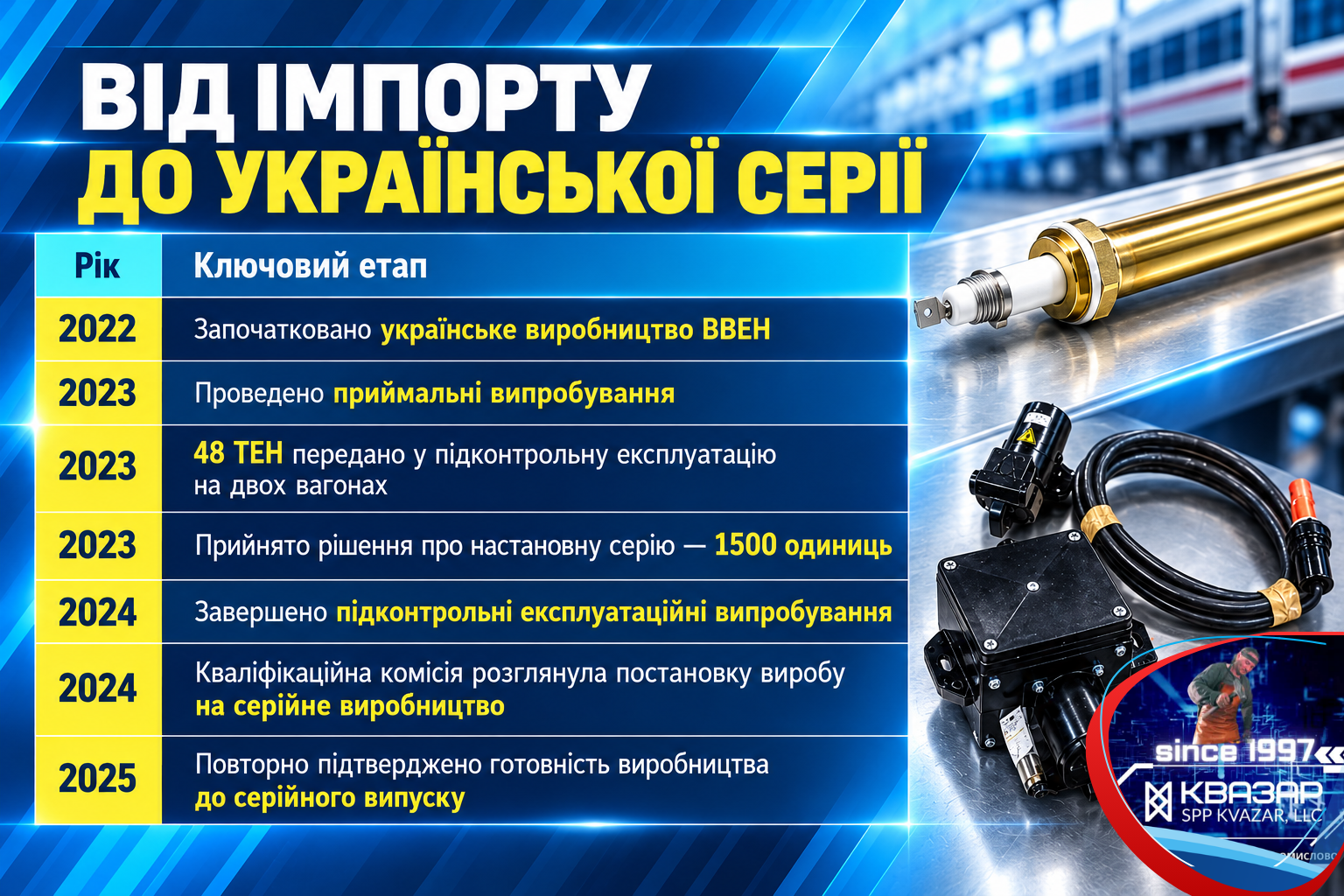

Історія ВВЕН-500/2000 KV стала показовим прикладом імпортозаміщення у залізничному машинобудуванні. Раніше такі нагрівачі закуповувалися за кордоном. У 2022 році СВП КВАЗАР розпочало освоєння виробництва високовольтних ТЕН для котлів пасажирських вагонів.

2022: ВИРОБНИЦТВО ЗАПОЧАТКОВАНО В УКРАЇНІ

Навесні 2022 року підприємство започаткувало виробництво ТЕН ВВЕН-500/2000 KV. Освоєння такого виробу — це не просто виготовлення металевої трубки зі спіраллю. Необхідні механічна обробка складових, виготовлення нагрівального елемента, зварювання, заповнення та ущільнення діелектрика, складання, електричний контроль і випробування.

2023: ВІД ВИРОБНИЦТВА — ДО РЕАЛЬНОГО ВАГОНА

2 лютого 2023 року на виробничій базі СВП КВАЗАР відбулося засідання приймальної комісії. Наступним етапом стали випробування ТЕН для пасажирських вагонів у 2023 році.

Для підконтрольної експлуатації передбачили два вагонокомплекти — 48 електронагрівачів — на двох пасажирських вагонах філії «Пасажирська компанія» АТ «Укрзалізниця». Одночасно було прийнято рішення про випуск настановної серії 1500 ТЕН.

2024: ВИПРОБУВАННЯ ЗАВЕРШЕНІ — ШЛЯХ ДО СЕРІЇ ВІДКРИТО

Після більш ніж року підконтрольної експлуатації 11 квітня 2024 року кваліфікаційна комісія дослідила результати експлуатаційних випробувань. Випробувану партію визнали такою, що витримала кваліфікаційні випробування. Комісія також оцінила стан виробництва, конструкторську та технологічну документацію щодо можливості серійного випуску.

Докладно результати підконтрольної експлуатації та постановки ТЕН на серійне виробництво описані в окремому матеріалі СВП КВАЗАР.

2025: ПОВНИЙ ЦИКЛ І СЕРІЙНЕ ВИРОБНИЦТВО

У січні 2025 року міжвідомча кваліфікаційна комісія повторно підтвердила: фактичний стан виробництва СВП КВАЗАР дозволяє забезпечити серійний випуск ВВЕН 500/KV відповідно до технічної документації.

Одним із завдань підприємства стало налагодження повного циклу виробництва електронагрівачів. ТЕН ВВЕН 500/KV у серійному виробництві — уже не дослідний проєкт, а серійний український виріб для комбінованих електрокотлів систем опалення пасажирських вагонів.

ЧОМУ МВЗ І ТЕН — ЛАНКИ ОДНОГО ЕНЕРГЕТИЧНОГО ЛАНЦЮГА

Між цими виробами існує прямий функціональний зв'язок:

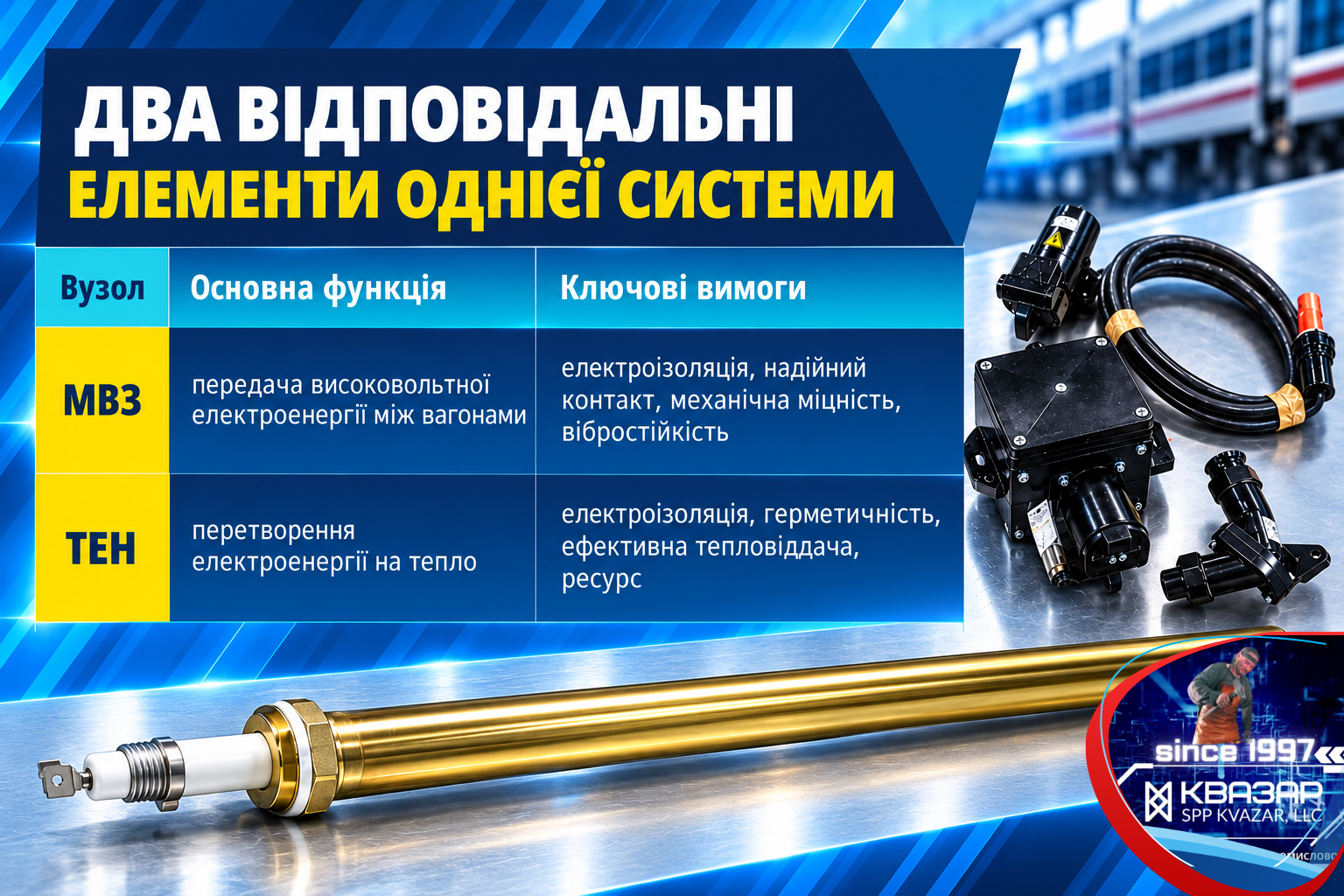

МВЗ передає електроенергію — ТЕН перетворює її на тепло.

Без надійних міжвагонних високовольтних з'єднань неможлива безперервність високовольтної магістралі складу. Без електронагрівачів отримана вагоном електроенергія не виконає своєї кінцевої функції в електричній частині системи нагрівання комбінованого котла.

Кабельні магістралі, комутаційна та захисна апаратура, автоматика, трубопроводи, арматура й інші вузли утворюють повну систему. МВЗ і високовольтний ТЕН займають у ній два принципово різні, але безпосередньо пов'язані місця — передачу електроенергії між вагонами та її перетворення на тепло.

ІМПОРТОЗАМІЩЕННЯ: ВІД ОКРЕМОГО ВИРОБУ ДО ВЛАСНОЇ КОМПЕТЕНЦІЇ

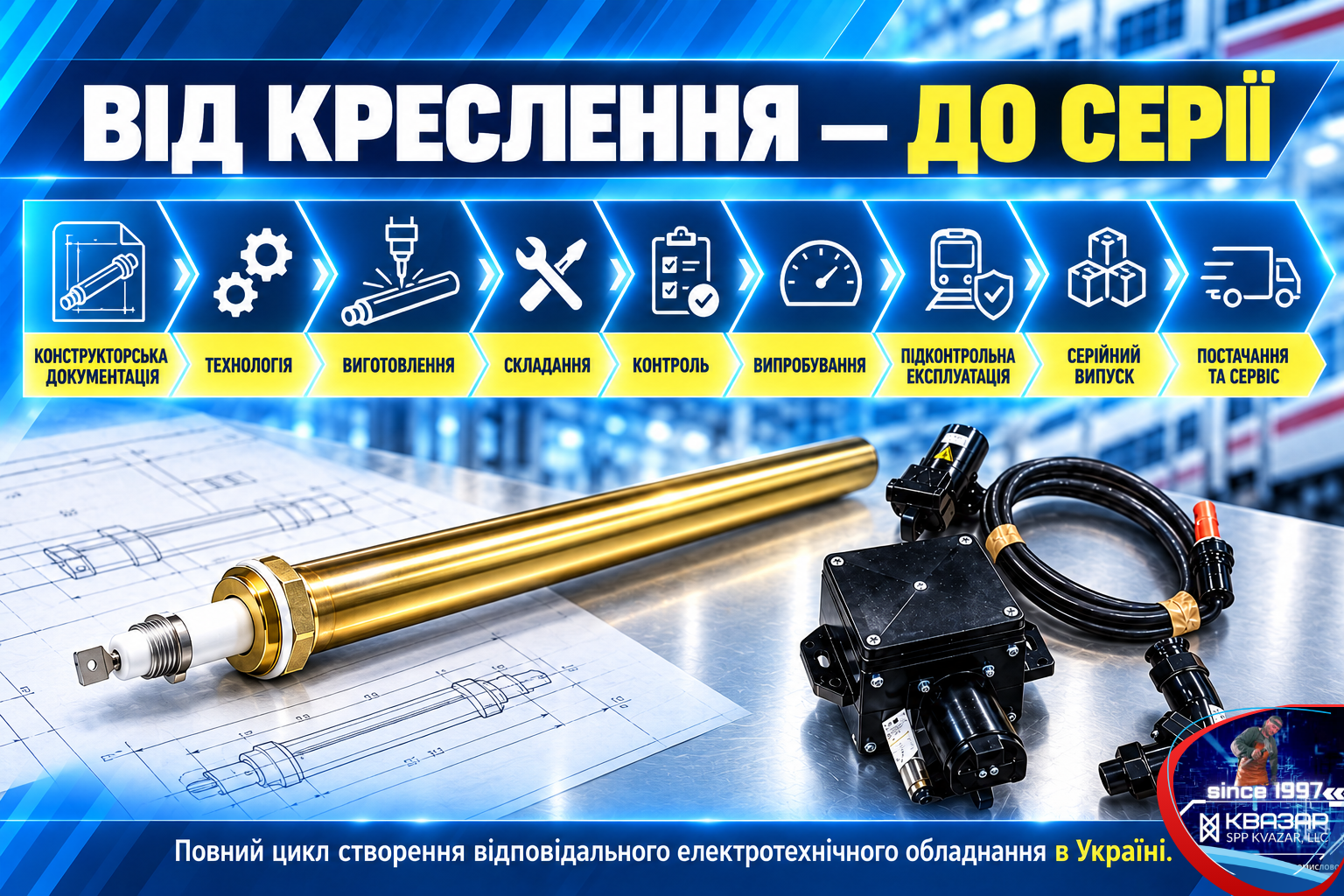

Справжнє імпортозаміщення — це не виготовлення зовні схожої деталі. Для відповідального високовольтного обладнання необхідний повний шлях: конструкторська документація → матеріали та комплектуючі → технологія → виробництво → контроль → випробування → підконтрольна експлуатація → серійний випуск → постачання та сервіс.

СВП КВАЗАР багато років виробляє міжвагонні високовольтні з'єднання. У 2022 році до цього напряму додалося власне виробництво високовольтних ТЕН для комбінованих котлів пасажирських вагонів.

Таким чином, на одному українському підприємстві сформовано компетенції з виробництва двох спеціалізованих елементів одного енергетичного тракту — МВЗ для передачі високовольтної електроенергії та ТЕН для її перетворення на тепло.

Саме історія ВВЕН показує імпортозаміщення не як декларацію, а як послідовний виробничий процес: від освоєння виробу, документації та технології — через приймальні й експлуатаційні випробування — до серійного виробництва.

Окремо принцип роботи, конструкція, сфери використання та історія розвитку трубчастих електронагрівачів і українського виробництва ТЕН розглянуті у попередньому матеріалі СВП КВАЗАР.

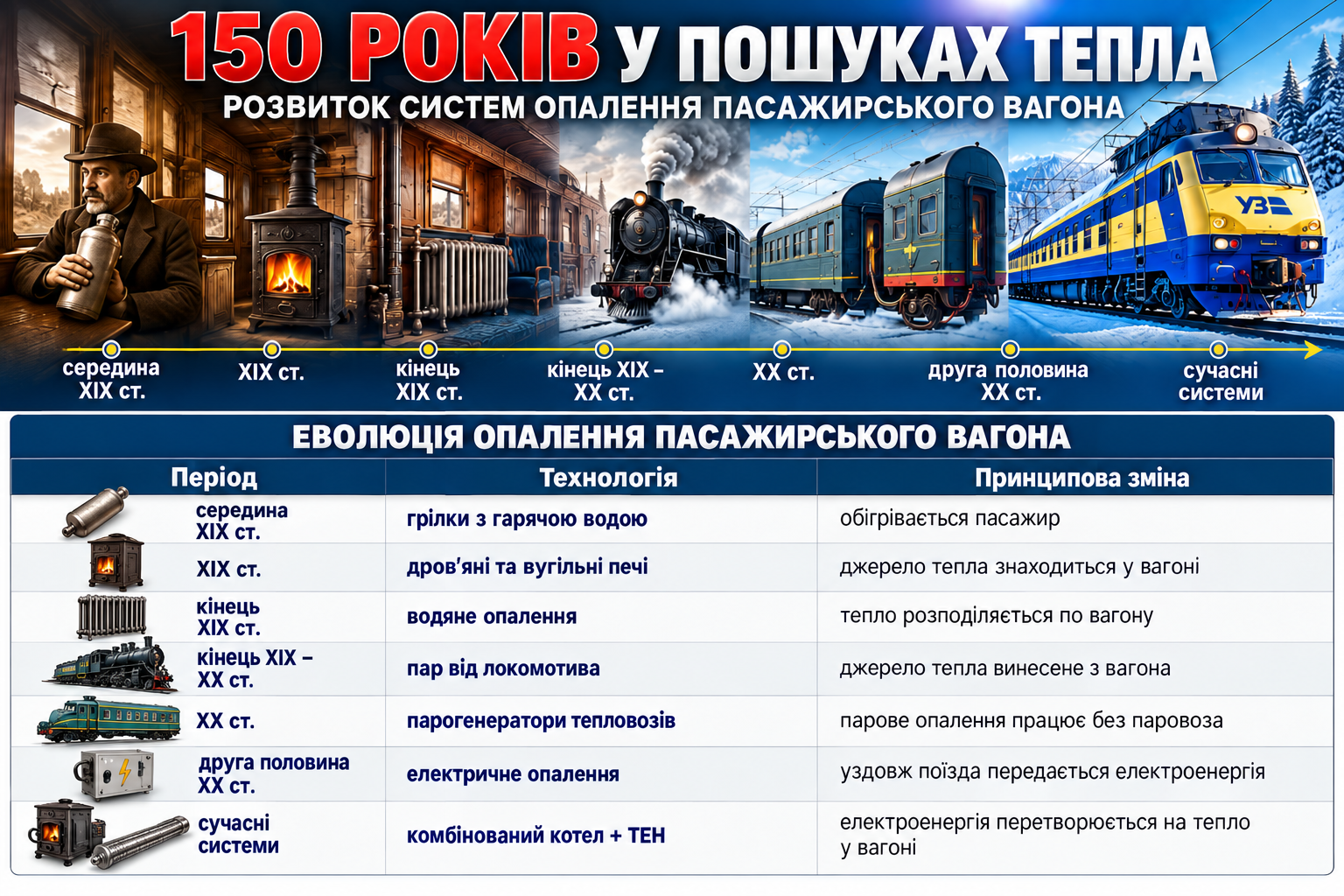

ВІД ГАРЯЧОЇ ГРІЛКИ XIX СТОЛІТТЯ ДО УКРАЇНСЬКОГО ТЕН

За понад півтора століття принцип опалення пасажирського вагона змінився радикально.

Спочатку гарячу воду приносили безпосередньо пасажиру в металевій грілці. Потім у вагоні з'явилася піч. Наступним кроком став водяний контур. Пізніше джерело тепла винесли за межі вагона і почали подавати пару від локомотива вздовж усього поїзда. Після переходу на тепловозну тягу частина локомотивів навіть отримала спеціальні парогенератори, щоб старі вагони могли продовжувати використовувати парове опалення.

Зрештою інженерна логіка привела до іншого принципу:

не транспортувати вздовж поїзда саме тепло — передавати електричну енергію та перетворювати її на тепло там, де воно потрібне.

У високовольтній системі пасажирського поїзда електроенергія проходить через міжвагонні з'єднання, надходить до силового обладнання вагона, а в електричній частині системи опалення живить ТЕН комбінованого котла.

Саме тому МВЗ і ТЕН варто розглядати не як два окремі вироби одного підприємства, а як дві функціонально пов'язані ланки енергетичної системи пасажирського вагона.

І якщо у XIX столітті комфорт пасажира залежав від того, наскільки довго залишалася гарячою вода у металевій грілці, то сьогодні за звичайним теплом у вагоні стоять високовольтна електротехніка, матеріалознавство, конструкторська документація, виробничі технології, випробування та контроль.

Для України особливо важливо, що обладнання, яке раніше залежало від закордонних поставок, сьогодні може проходити шлях від освоєння власного виробництва до випробувань і серійного випуску всередині країни.

Тепло у вагоні — це комфорт, який відчуває пасажир. Але передусім це інженерія, яку він не бачить.
